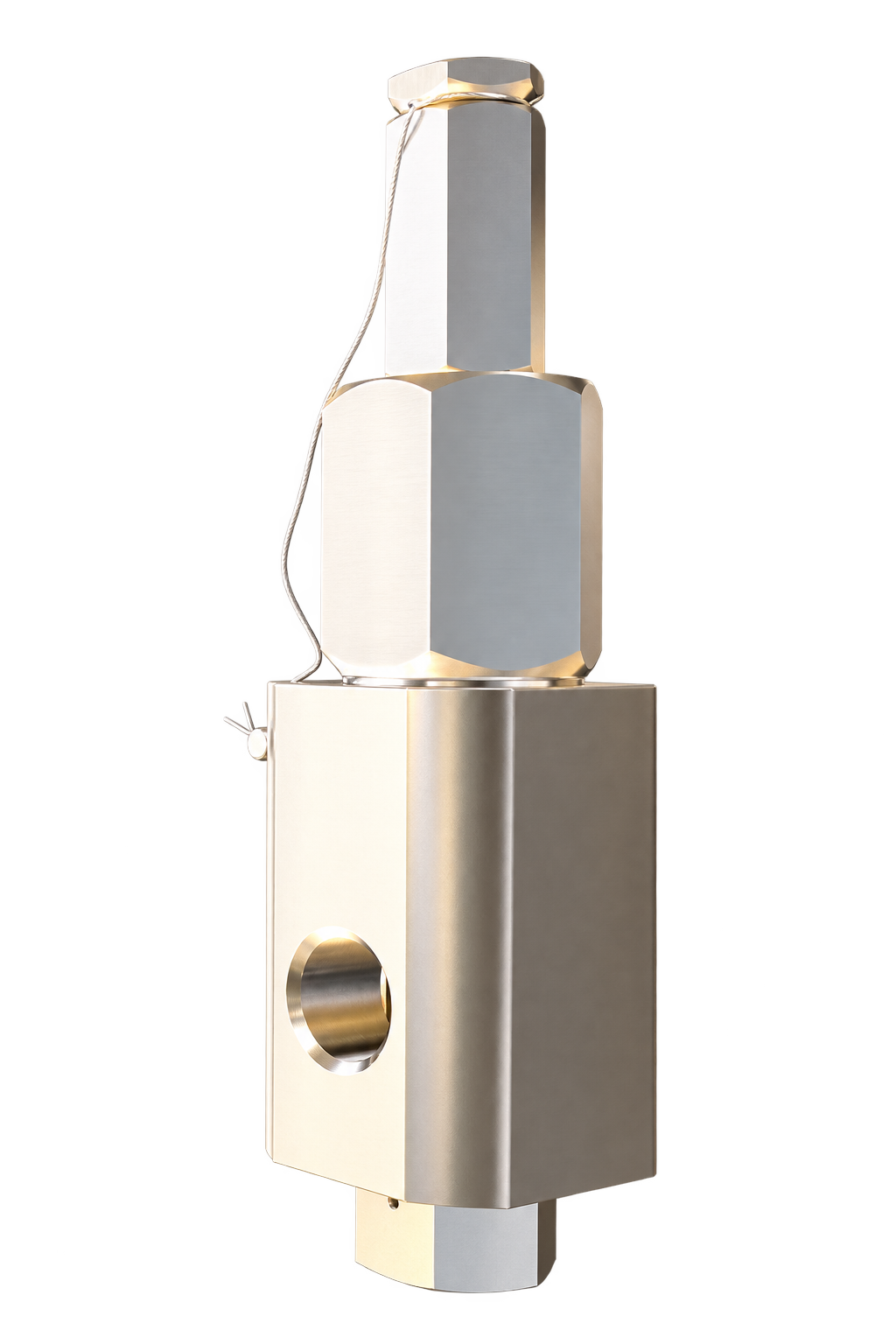

Предохранительный клапан Anderson Greenwood Type 84

Anderson Greenwood Type 84 — пружинный предохранительный клапан прямого действия, разработанный для защиты оборудования и трубопроводов с газообразными рабочими средами при сверхвысоком давлении.

Клапан предназначен прежде всего для водородной инфраструктуры: систем хранения и транспортировки водорода, заправочных станций, компрессорного оборудования и технологических установок высокого давления. Он также может применяться в системах с гелием, азотом, природным газом и другими газами при условии совместимости выбранных материалов.

Рабочий диапазон давления настройки Type 84 составляет от 6000 до 21 756 psig, или приблизительно от 414 до 1500 бар. Модель обеспечивает герметичность седла при рабочем давлении до 90% установленного давления срабатывания.

Назначение Type 84

Клапан предназначен для защиты:

• систем хранения водорода;
• водородных заправочных станций;
• оборудования транспортировки водорода;
• газовых баллонов и ресиверов;
• компрессорных установок;
• трубопроводов высокого давления;
• установок разделения воздуха;
• оборудования нефтегазовой промышленности;
• испытательных газовых стендов;
• систем с гелием и техническими газами;
• технологических аппаратов сверхвысокого давления.

Основные преимущества

• давление настройки до 1500 бар;
• конструкция для газов сверхвысокого давления;
• высокая герметичность седла;
• возможность работы при давлении до 90% настройки;
• пружинный механизм прямого действия;
• сменный картридж шпинделя и седла;
• уменьшенное количество потенциальных мест утечки;
• компактная конструкция;
• устойчивость материалов к воздействию водорода;
• снижение риска потери дорогостоящего газа;
• применение в водородной энергетике;
• соответствие требованиям ASME;
• проверка герметичности по API 527.

Type 84 обеспечивает работу при давлении до 21 756 psig — 1500 бар и разработан для хранения, транспортировки и заправки водорода.

Технические характеристики

Конкретные размеры присоединений, проходные сечения, температура и материалы корпуса должны указываться после проверки актуального технического листа для выбранного исполнения.

Особенности конструкции

В Type 84 применяется инновационный картриджный узел, объединяющий шпиндель и седло. Такая конструкция сокращает количество деталей, влияющих на герметичность, и упрощает замену внутренних элементов при техническом обслуживании.

Седло из высокопрочного термопластичного материала Arlon 3000XT рассчитано на эксплуатацию при высоком давлении. Шпиндель из нержавеющей стали S21800, также известной как Nitronic 60, обладает высокой механической прочностью и стойкостью к износу.

Конструкция рассчитана на ограничение утечек водорода — газа, молекулы которого способны проникать через соединения и уплотнения, пригодные для менее требовательных сред.

Принцип работы

При нормальном рабочем давлении пружина удерживает запирающий элемент на седле и предотвращает выход газа.

Когда давление на входе достигает установленного значения, усилие газа преодолевает усилие пружины. Клапан открывается и отводит избыточное давление в предусмотренную сбросную систему.

После снижения давления усилие пружины возвращает запирающий элемент в закрытое положение. Термопластичное седло восстанавливает герметичность клапана.

Type 84 не требует внешнего источника энергии или управляющего давления для срабатывания.

Применение в водородных системах

Anderson Greenwood Type 84 может использоваться на следующих участках водородной инфраструктуры:

• водородные компрессорные станции;
• стационарные системы хранения;
• транспортные контейнеры и модули;
• трубопроводы высокого давления;
• буферные ёмкости;
• водородные заправочные станции;
• установки производства водорода;
• электролизные комплексы;
• испытательные установки;
• системы подготовки и распределения газа.

Окончательная применимость клапана должна подтверждаться расчётом и документацией для конкретной установки.

Нормативное исполнение

В зависимости от заказанной конфигурации Type 84 может соответствовать:

• ASME Section VIII;
• ASME Section XIII;
• требованиям National Board;
• API 527 по герметичности седла.

Необходимый комплект сертификатов и разрешительной документации следует указывать в запросе до оформления заказа.

Подбор Anderson Greenwood Type 84

Для технического подбора необходимо предоставить:

1. Наименование и состав газа.
2. Содержание водорода в рабочей среде.
3. Требуемую пропускную способность.
4. Рабочее давление.
5. Расчётное давление системы.
6. Давление настройки клапана.
7. Допустимое превышение давления.
8. Постоянное и переменное противодавление.
9. Рабочую и расчётную температуру.
10. Размер и тип входного присоединения.
11. Размер и тип выходного присоединения.
12. Материалы трубопровода и оборудования.
13. Требования к герметичности.
14. Требуемые стандарты и сертификаты.
15. Место и монтажное положение клапана.

Выбор клапана только по диаметру трубопровода или максимальному давлению не допускается. Необходимое проходное сечение определяется расчётом пропускной способности.

Поставка Anderson Greenwood Type 84

АО «ИРИМЭКС» осуществляет технический подбор и поставку предохранительных клапанов Anderson Greenwood Type 84 для водородных и других газовых систем высокого давления.

По исходным данным заказчика специалисты подготовят:

• подбор исполнения клапана;
• расчёт пропускной способности;
• проверку диапазона давления;
• подбор присоединений;
• проверку совместимости материалов;
• техническое описание оборудования;
• коммерческое предложение;
• комплект доступной технической документации.

Для получения предложения направьте техническое задание или заполненный опросный лист специалистам АО «ИРИМЭКС».
