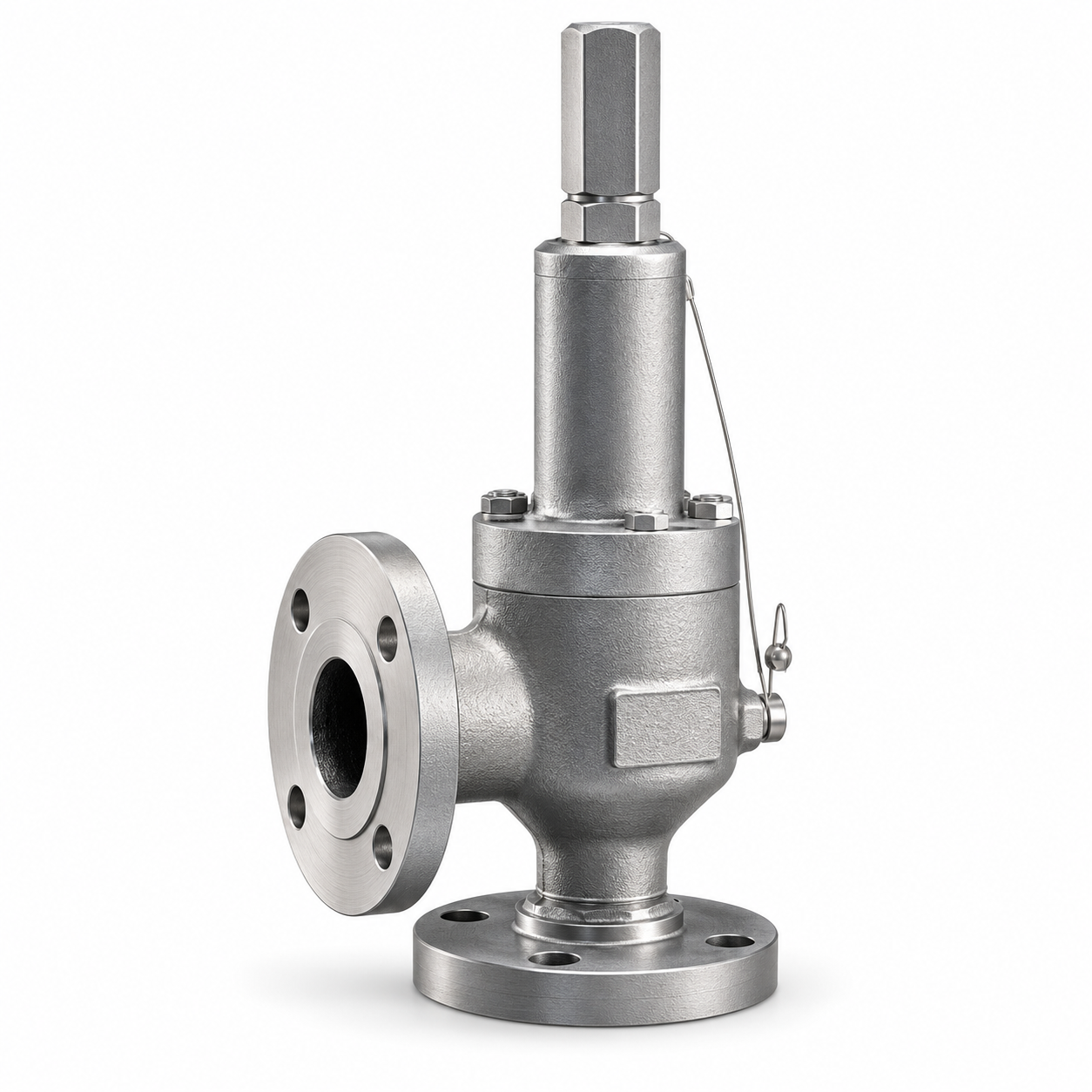

Anderson Greenwood Type 81 — предохранительный клапан прямого пружинного действия серии 80 с герметичным мягким седлом. Он предназначен для защиты трубопроводов, сосудов и технологического оборудования от недопустимого превышения давления.
Клапан применяется на газах и парах, а также в системах термического сброса жидких или газообразных сред. Широкий диапазон материалов, давлений и температур позволяет использовать Type 81 в криогенных установках, системах высокого давления и процессах с химически активными средами.
Конструкция обеспечивает герметичность вблизи давления настройки, полное открытие при достижении установленного давления и внешнюю регулировку продувки.
Технические характеристики
| Характеристика | Значение |
| Производитель | Anderson Greenwood / Emerson |
| Серия | Series 80 |
| Модель | Type 81 |
| Тип клапана | Предохранительный клапан прямого пружинного действия |
| Рабочие среды | Газ, пар, термический сброс жидкости или газа |
| Размеры присоединений | от ½″ × ¾″ до 2″ × 3″ |
| Номинальные размеры | DN 15–50 |
| Площадь проходного сечения | 0,049–1,287 дюйма² |
| Площадь проходного сечения, метрическая | 0,316–8,303 см² |
| Присоединение | Резьбовое NPT или фланцевое |
| Диапазон температуры | от −253 до +288 °C |
| Давление настройки | 20–10 000 psig |
| Давление настройки, метрическое | 1,4–689,5 бар |
| Тип седла | Инертное полимерное мягкое седло |
| Регулировка продувки | Внешняя |
| Нормативное исполнение | ASME Section VIII |
Предельные параметры зависят от размера проходного сечения, материала корпуса, седла и конкретного исполнения клапана.
Преимущества Anderson Greenwood Type 81
- герметичное мягкое седло;
- стабильное срабатывание при заданном давлении;
- полное открытие при достижении давления настройки;
- возможность работы вблизи давления настройки;
- внешняя регулировка продувки;
- резьбовые и фланцевые присоединения;
- исполнения для высокого давления;
- возможность эксплуатации при криогенных температурах;
- материалы для химически активных сред;
- сменные седла и уплотнения;
- отсутствие трудоёмкой притирки металлического седла.
Принцип работы Type 81
В закрытом положении пружина прижимает шпиндель с мягким седлом к соплу клапана. Усилие пружины превышает силу, создаваемую давлением рабочей среды, благодаря чему обеспечивается герметичное закрытие.
При достижении давления настройки сила рабочей среды преодолевает усилие пружины. Шпиндель поднимается, а специальная камера формирует дополнительное подъёмное усилие, обеспечивающее быстрое полное открытие клапана.
После снижения давления пружина возвращает шпиндель в исходное положение. Величина продувки и давление обратной посадки могут регулироваться внешним винтом без изменения давления настройки.
Герметичность седла
Клапаны Type 81 проверяются на герметичность седла в соответствии с API 527. Допустимое рабочее давление зависит от давления настройки:
| Давление настройки | Рекомендуемое рабочее давление |
| 100 psig (6,9 бар) и выше | до 95% давления настройки |
| 50–99 psig (3,4–6,8 бар) | до 90% давления настройки |
| Ниже 50 psig (3,4 бар) | до 85% давления настройки |
Это позволяет эксплуатировать систему при давлении, близком к установленному давлению срабатывания, с минимальным риском утечки рабочей среды.
Материалы исполнения
Anderson Greenwood Type 81 выпускается с различными вариантами материалов:
- бронза и латунь;
- углеродистая сталь;
- нержавеющая сталь;
- специальные материалы внутренних деталей;
- полимерные материалы седла для различных температур и рабочих сред.
Материал корпуса, внутренних деталей и седла необходимо выбирать по химическому составу среды, температуре, давлению и требованиям к коррозионной стойкости.
Области применения
Клапан Anderson Greenwood Type 81 применяется:
- в нефтегазовой промышленности;
- на нефтеперерабатывающих предприятиях;
- в химическом и нефтехимическом производстве;
- в газовых системах высокого давления;
- в криогенных установках;
- в системах сжиженных газов;
- на установках разделения воздуха;
- для защиты сосудов и резервуаров;
- в системах с химически активными средами;
- для термического сброса давления.
Когда следует выбирать Type 81
Type 81 рекомендуется применять, если необходимы:
- высокая герметичность вблизи давления настройки;
- работа при высоком давлении;
- эксплуатация при очень низкой температуре;
- устойчивость к химически активной среде;
- быстрое полное открытие;
- регулируемая продувка;
- фланцевое или резьбовое присоединение.
Для жидкостных систем с существенным противодавлением следует дополнительно рассмотреть специализированное исполнение Anderson Greenwood Type 81P.
Подбор и заказ Anderson Greenwood Type 81
Для подбора клапана необходимо предоставить:
- наименование и состав рабочей среды;
- давление настройки;
- рабочее и расчётное давление;
- рабочую и расчётную температуру;
- требуемую пропускную способность;
- постоянное и переменное противодавление;
- входное и выходное присоединение;
- требуемые материалы корпуса и седла;
- требования к стандартам и сертификации.
АО «ИРИМЭКС» выполнит подбор исполнения Anderson Greenwood Type 81 по техническому заданию или опросному листу и подготовит коммерческое предложение.
