Клапан запорный с сильфоном ARAKO C09.1

Запорный клапан с сильфоном ARAKO C09.1 предназначен для надёжного перекрытия потока рабочей среды в промышленных и энергетических трубопроводных системах.

Главной особенностью модели C09.1 является сильфонное уплотнение шпинделя, которое предотвращает проникновение рабочей среды в сальниковое пространство и повышает герметичность арматуры по отношению к окружающей среде.

Клапан применяется для воды, пара, газов, масел, нефтепродуктов, а также неагрессивных и агрессивных рабочих сред с учётом выбранного материала исполнения.

ARAKO C09.1 выпускается для номинальных диаметров DN 15–80 и номинального давления PN 10–40. Диапазон рабочих температур составляет от −50 до +400 °C.

Конструкция и особенности

ARAKO C09.1 представляет собой проходной запорный клапан с сильфонным уплотнением и прямой формой корпуса.

Конструкция предусматривает невращающийся выдвижной шпиндель. Металлический сильфон изолирует рабочую среду от сальникового узла и снижает вероятность внешних утечек через шток клапана.

Уплотнительные поверхности седла выполняются с износостойкой наплавкой 13Cr или Stellite 6, за исключением нержавеющих исполнений.

Классическая бугельная конструкция обеспечивает удобство эксплуатации, технического обслуживания и установки различных типов приводов.

Клапан соответствует требованиям европейской директивы 2014/68/EU и стандарта EN 13709. Испытания выполняются в соответствии с EN 12266.

Технические характеристики

Производитель: ARAKO

Модель: C09.1

Тип арматуры: запорный клапан с сильфонным уплотнением

Номинальный диаметр: DN 15–80

Номинальное давление: PN 10–40

Рабочая температура: от −50 до +400 °C

Рабочие среды: вода, пар, газы, масла, нефтепродукты, неагрессивные и агрессивные вещества

Материалы корпуса: 1.4308, 1.4408, 1.1138, 1.0619

Присоединение: фланцевое или под приварку

Управление: маховик, редуктор или электропривод

Форма корпуса: прямая

Уплотнение шпинделя: сильфонное

Преимущества сильфонного уплотнения

Основным преимуществом ARAKO C09.1 является применение металлического сильфона, отделяющего рабочую среду от сальникового пространства.

Такая конструкция позволяет:

• повысить герметичность клапана по отношению к окружающей среде;
• снизить вероятность утечки рабочей среды через шток;
• применять клапан в ответственных технологических системах;
• использовать арматуру для пара, газов, масел и различных технологических сред;
• повысить надёжность эксплуатации трубопроводной системы.

Сильфонные клапаны особенно востребованы на участках трубопроводов, где предъявляются повышенные требования к герметичности арматуры.

Материалы исполнения

ARAKO C09.1 выпускается в нескольких вариантах материалов корпуса.

Основные исполнения:

• 1.4308 — нержавеющая сталь;
• 1.4408 — коррозионностойкая нержавеющая сталь;
• 1.1138 — литая сталь;
• 1.0619 — углеродистая литая сталь.

Материал клапана выбирается в зависимости от рабочей среды, давления, температуры и требований проекта.

Варианты исполнения

Сильфонный клапан ARAKO C09.1 может поставляться в различных исполнениях.

Доступны:

• фланцевое присоединение;
• присоединение под приварку;
• ручное управление маховиком;
• управление через редуктор;
• электрический привод;
• исполнение согласно TRD 201;
• исполнение в соответствии с требованиями TA-Luft.

Для задач, где требуется не только перекрытие, но и грубое регулирование расхода рабочей среды, предусмотрена модификация ARAKO C09.5 с регулирующим золотником.

Применение

Клапан запорный с сильфоном ARAKO C09.1 применяется в:

• энергетике;
• тепловых электростанциях;
• промышленных котельных;
• паровых трубопроводах;
• системах горячей и холодной воды;
• нефтегазовой промышленности;
• нефтеперерабатывающей промышленности;
• химической и нефтехимической промышленности;
• технологических трубопроводах промышленных предприятий.

Сильфонное уплотнение делает клапан подходящим для технологических участков, где необходимо обеспечить повышенную герметичность и минимизировать внешние утечки рабочей среды.

Подбор и заказ

Для правильного подбора сильфонного запорного клапана ARAKO C09.1 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, рабочую среду, материал корпуса, тип присоединения и требуемый способ управления.

АО «ИРИМЭКС» осуществляет подбор и поставку запорных клапанов с сильфонным уплотнением ARAKO C09.1 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.

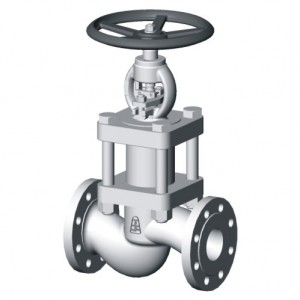

Клапан запорный с сильфоном Arako C09.1
