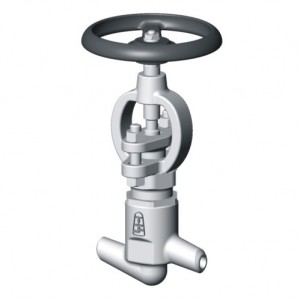

Кованый запорный клапан высокого давления ARAKO V45

Кованый запорный клапан высокого давления ARAKO V45 предназначен для полного перекрытия потока рабочей среды в энергетических и промышленных трубопроводах, работающих при высоких значениях давления и температуры.

Клапан применяется для воды, пара, газов, масел, нефтепродуктов, а также неагрессивных и агрессивных рабочих сред при условии совместимости выбранного материала исполнения.

ARAKO V45 выпускается с номинальным диаметром DN 10 для номинального давления PN 100–250. Диапазон рабочих температур составляет от −10 до +550 °C.

Конструкция и особенности

ARAKO V45 представляет собой запорный клапан высокого давления с вращающимся выдвижным шпинделем.

Конструкция предусматривает запорный конус и коническое седло. Уплотнительные поверхности выполняются с износостойкой наплавкой Stellite 6, обеспечивающей устойчивость рабочих поверхностей при эксплуатации в условиях повышенного давления и температуры.

Сальниковое уплотнение шпинделя размещается в бугельном узле клапана.

Управление осуществляется вручную при помощи маховика.

Присоединение ARAKO V45 к трубопроводу выполняется под приварку.

Технические характеристики

Производитель: ARAKO

Модель: V45

Тип арматуры: запорный клапан высокого давления

Номинальный диаметр: DN 10

Номинальное давление: PN 100–250

Рабочая температура: от −10 до +550 °C

Рабочие среды: вода, пар, газы, масла, нефтепродукты, неагрессивные и агрессивные вещества

Материалы корпуса: 1.0460, 1.4541, 1.7335, 1.7383, 15 128

Присоединение: под приварку

Управление: ручное, маховик

Шпиндель: вращающийся выдвижной

Запорный элемент: конус

Седло: коническое

Уплотнительные поверхности: Stellite 6

Материалы исполнения

Клапан высокого давления ARAKO V45 выпускается из различных марок углеродистой, легированной и коррозионностойкой стали.

Основные материалы корпуса:

• P250GH / 1.0460;

• X6CrNiTi18-10 / 1.4541;

• 13CrMo4-5 / 1.7335;

• 11CrMo9-10 / 1.7383;

• сталь 15 128.

Выбор материала осуществляется с учётом номинального давления, максимальной рабочей температуры, характеристик рабочей среды и требований проектной документации.

Применение

Запорный клапан высокого давления ARAKO V45 применяется в:

• тепловой энергетике;

• тепловых электростанциях;

• промышленных котельных;

• паровых трубопроводах высокого давления;

• системах горячей и перегретой воды;

• трубопроводах перегретого пара;

• нефтегазовой промышленности;

• нефтеперерабатывающей промышленности;

• химических и нефтехимических производствах;

• технологических трубопроводах промышленных предприятий.

Компактный номинальный диаметр DN 10 в сочетании с номинальным давлением до PN 250 позволяет применять ARAKO V45 на вспомогательных и технологических линиях высокого давления.

Варианты исполнения

Стандартное исполнение ARAKO V45 предусматривает:

• DN 10;

• PN 100–250;

• присоединение под приварку;

• ручное управление маховиком;

• вращающийся выдвижной шпиндель;

• запорный конус;

• коническое седло;

• уплотнительные поверхности с наплавкой Stellite 6.

По запросу возможно исполнение с сальниковой набивкой PTFE для рабочих температур до +200 °C.

Также производителем предусмотрена возможность поставки исполнения в соответствии с требованиями TRD 201.

Стандарты

Конструкция клапана ARAKO V45 соответствует требованиям Директивы 2014/68/EU и стандарта EN 13709.

Испытания выполняются в соответствии с EN 12266-1.

Подбор и заказ

Для правильного подбора запорного клапана высокого давления ARAKO V45 необходимо указать номинальное давление PN, рабочую температуру, рабочую среду, требуемый материал корпуса и параметры присоединения к трубопроводу.

АО «ИРИМЭКС» осуществляет подбор и поставку клапанов высокого давления ARAKO V45 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.

Кованый клапан высокого давления Arako V45
