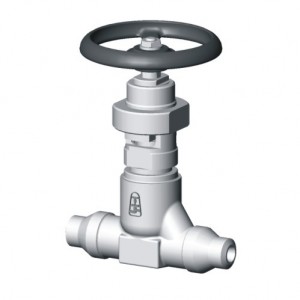

Кованый запорный клапан высокого давления ARAKO V10.1

Кованый запорный клапан высокого давления ARAKO V10.1 предназначен для полного перекрытия потока рабочей среды в энергетических и промышленных трубопроводных системах, работающих при высоких давлениях и температурах.

Клапан применяется для воды, пара, газов, масел, нефтепродуктов, а также неагрессивных и агрессивных рабочих сред при условии совместимости среды с материалами арматуры.

ARAKO V10.1 выпускается для номинальных диаметров DN 6–15 и номинального давления PN 100–500. Максимальная рабочая температура составляет +600 °C.

Конструкция и особенности

ARAKO V10.1 представляет собой кованый запорный клапан высокого давления с прямой формой корпуса.

Конструкция предусматривает вращающийся выдвижной шпиндель, запорный конус и коническое седло.

Уплотнительные поверхности корпуса имеют износостойкую наплавку Stellite 6, обеспечивающую повышенную устойчивость рабочих поверхностей при эксплуатации в условиях высокого давления и температуры.

Кованая конструкция корпуса позволяет применять клапан в ответственных трубопроводных системах энергетического и промышленного назначения.

Управление клапаном осуществляется вручную при помощи маховика. Присоединение к трубопроводу выполняется под приварку.

Технические характеристики

Производитель: ARAKO

Модель: V10.1

Тип арматуры: кованый запорный клапан высокого давления

Номинальный диаметр: DN 6–15

Номинальное давление: PN 100–500

Рабочая температура: от −10 до +600 °C

Рабочие среды: вода, пар, газы, масла, нефтепродукты, неагрессивные и агрессивные вещества

Материалы корпуса: 14MoV6-3 / 1.7715, 11CrMo9-10 / 1.7383

Максимальная температура материалов корпуса: до +600 °C

Присоединение: под приварку

Управление: ручное, маховик

Форма корпуса: прямая

Шпиндель: вращающийся выдвижной

Запорный элемент: конус

Седло: коническое

Уплотнительные поверхности: Stellite 6

Материалы исполнения

ARAKO V10.1 выпускается из кованых легированных сталей, предназначенных для эксплуатации при высоких температурах и давлениях.

Основные материалы корпуса:

• 14MoV6-3 / 1.7715;

• 11CrMo9-10 / 1.7383.

Оба материала предусматривают рабочие исполнения с температурой до +600 °C. Конкретное допустимое рабочее давление зависит от температуры эксплуатации клапана.

Номинальное давление

ARAKO V10.1 выпускается в исполнениях:

• PN 100;

• PN 160;

• PN 250;

• PN 320;

• PN 400;

• PN 500.

Фактически допустимое рабочее давление при повышенных температурах определяется выбранным материалом корпуса и температурным классом конкретного исполнения.

Применение

Кованые клапаны высокого давления ARAKO V10.1 применяются в:

• тепловой энергетике;

• тепловых электростанциях;

• промышленных котельных;

• паровых трубопроводах высокого давления;

• трубопроводах перегретого пара;

• системах горячей воды;

• технологических трубопроводах высокого давления;

• нефтегазовой промышленности;

• нефтеперерабатывающей промышленности;

• химических и нефтехимических производствах;

• промышленных установках с высокими рабочими параметрами.

Высокое номинальное давление до PN 500 и рабочая температура до +600 °C позволяют использовать ARAKO V10.1 в ответственных энергетических и промышленных системах.

Монтаж

Клапан ARAKO V10.1 допускается устанавливать в различных монтажных положениях.

Направление движения рабочей среды должно соответствовать стрелке на корпусе клапана. Рабочая среда должна подаваться под запорный конус.

При монтаже и эксплуатации необходимо соблюдать допустимые параметры давления и температуры, учитывать коррозионную стойкость материалов клапана и обеспечивать чистоту трубопровода и рабочей среды.

Для защиты рабочих поверхностей арматуры от загрязнений рекомендуется исключать попадание механических примесей в клапан, при необходимости используя фильтрующее оборудование.

Варианты исполнения

Стандартное исполнение ARAKO V10.1 предусматривает:

• прямую форму корпуса;

• присоединение под приварку;

• ручное управление маховиком;

• кованый корпус из легированной стали;

• запорный конус;

• коническое седло;

• наплавку уплотнительных поверхностей Stellite 6.

По запросу возможно исполнение в соответствии с требованиями TRD 201.

Стандарты

Конструкция клапана ARAKO V10.1 соответствует требованиям европейской Директивы 2014/68/EU и стандарта EN 13709.

Испытания выполняются в соответствии с EN 12266-1.

Подбор и заказ

Для правильного подбора кованого запорного клапана высокого давления ARAKO V10.1 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, рабочую среду, материал корпуса и параметры трубопровода.

АО «ИРИМЭКС» осуществляет подбор и поставку кованых запорных клапанов высокого давления ARAKO V10.1 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.
