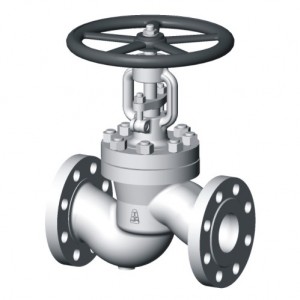

Запорный клапан высокого давления ARAKO V30/V40

Запорные клапаны высокого давления ARAKO V30/V40 предназначены для перекрытия потока рабочей среды в энергетических и промышленных трубопроводных системах с повышенными значениями давления и температуры.

ARAKO V30 представляет собой запорный клапан, предназначенный преимущественно для работы в положениях «открыто» и «закрыто». Модификация ARAKO V40 оснащается регулирующим конусом и дополнительно может применяться для грубого регулирования расхода рабочей среды.

Клапаны выпускаются для номинальных диаметров DN 50–150 и номинального давления PN 63–160. Максимальная рабочая температура в зависимости от материала корпуса достигает +550 °C.

Конструкция и особенности

ARAKO V30/V40 имеют прямую форму корпуса и вращающийся выдвижной шпиндель.

Уплотнительные поверхности наплавляются износостойким твёрдым сплавом 13Cr или Stellite 6, что повышает устойчивость рабочих поверхностей к износу при эксплуатации в условиях высокого давления и температуры.

Для клапанов предусмотрены различные варианты исполнения и дополнительного оснащения, включая указатель положения, концевые выключатели, блокировочное устройство и специальные исполнения по требованиям заказчика.

Для типоразмеров DN 65–150 возможно исполнение с байпасом и разгруженным золотником, позволяющим снизить усилие, необходимое для управления клапаном при значительном перепаде давления.

Технические характеристики

Производитель: ARAKO

Модели: V30 / V40

Тип арматуры: запорный клапан высокого давления / запорный клапан с регулирующим конусом

Номинальный диаметр: DN 50–150

Номинальное давление: PN 63–160

Рабочая температура: от −10 до +550 °C

Рабочие среды: вода, пар, газы, масла, нефтепродукты и другие среды, совместимые с материалами клапана

Материалы корпуса: 1.4408, 1.7357, 1.0619

Присоединение: фланцевое, под приварку или комбинированное

Управление: маховик, редуктор, электропривод

Дополнительные варианты управления: подготовка под пневматический или гидравлический привод, дистанционное управление

Форма корпуса: прямая

Шпиндель: вращающийся выдвижной

Материалы исполнения

ARAKO V30/V40 выпускаются в нескольких основных вариантах материала корпуса.

1.0619 — углеродистая литая сталь, максимальная температура исполнения до +450 °C.

1.7357 — легированная литая сталь, максимальная температура исполнения до +550 °C.

1.4408 — коррозионностойкая литая нержавеющая сталь, максимальная температура исполнения до +400 °C.

Выбор материала корпуса производится в зависимости от рабочей температуры, давления, характеристик среды и требований проекта.

Отличие ARAKO V30 от V40

ARAKO V30 предназначен для запорных функций и применяется для полного открытия или перекрытия потока рабочей среды.

ARAKO V40 имеет регулирующий конус, благодаря которому клапан может дополнительно использоваться для грубого регулирования расхода.

Для точного технологического регулирования необходимо учитывать рабочие параметры системы и требуемую характеристику регулирования при подборе конкретного исполнения.

Варианты исполнения

Клапаны ARAKO V30/V40 могут поставляться в различных исполнениях.

Доступны:

• фланцевое присоединение;
• концы под приварку;
• комбинированное присоединение;
• ручное управление маховиком;
• управление через редуктор;
• электропривод;
• подготовка под пневматический привод;
• подготовка под гидравлический привод;
• дистанционное управление;
• регулирующий конус для модели V40;
• байпас для DN 65–150;
• патрубки из кованой стали по запросу;
• указатель положения;
• концевые выключатели;
• блокировочное устройство.

Применение

Запорные клапаны высокого давления ARAKO V30/V40 применяются в:

• энергетике;
• тепловых электростанциях;
• промышленных котельных;
• паровых трубопроводах;
• системах горячей и перегретой воды;
• технологических трубопроводах высокого давления;
• нефтегазовой и нефтеперерабатывающей промышленности;
• промышленных установках с высокими рабочими температурами и давлениями.

Клапаны могут использоваться для воды, пара, газов, масел, нефтепродуктов и других рабочих сред при условии совместимости выбранного материала исполнения с параметрами технологического процесса.

Подбор и заказ

Для правильного подбора клапана высокого давления ARAKO V30 или V40 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, рабочую среду, материал корпуса, тип присоединения и требуемый способ управления.

АО «ИРИМЭКС» осуществляет подбор и поставку запорных клапанов высокого давления ARAKO V30/V40 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.
