Запорный клапан высокого давления ARAKO V46.2/V40.2

Запорные клапаны высокого давления ARAKO V46.2/V40.2 предназначены для перекрытия и управления потоком рабочей среды в промышленных и энергетических трубопроводных системах с высокими значениями давления и температуры.

ARAKO V46.2 представляет собой запорный клапан высокого давления. Модификация V40.2 оснащается регулирующим конусом и может дополнительно применяться для грубого регулирования расхода рабочей среды.

Клапаны выпускаются для номинальных диаметров DN 10–65 и номинального давления PN 63–500. Диапазон рабочих температур в зависимости от материала исполнения составляет от −196 до +600 °C.

Конструкция и особенности

ARAKO V46.2/V40.2 имеют цельнокованый корпус без крышки, рассчитанный на эксплуатацию при высоком давлении и температуре.

Конструкция предусматривает невращающийся выдвижной шпиндель и коническое седло. Сальниковое уплотнение шпинделя размещено непосредственно в корпусе клапана.

Уплотнительные поверхности имеют износостойкую наплавку 13Cr или Stellite 6.

Клапан оснащается указателем положения.

Модификация V40.2 имеет регулирующий конус, позволяющий использовать клапан для грубого регулирования потока рабочей среды.

Технические характеристики

Производитель: ARAKO

Модель: V46.2 / V40.2

Тип арматуры: запорный клапан высокого давления / запорный клапан с регулирующим конусом

Номинальный диаметр: DN 10–65

Номинальное давление: PN 63–500

Рабочая температура: от −196 до +600 °C

Рабочие среды: вода, пар, газ, масла, нефтепродукты, неагрессивные и агрессивные вещества

Материалы корпуса: 1.0460, 1.5415, 1.7335, 1.7383, 1.4571, 1.4903, 1.7715

Присоединение: фланцевое, под приварку, Socket Weld, резьбовое или комбинированное

Управление: маховик, редуктор, электропривод

Дополнительное управление: исполнение под пневматический или гидравлический привод, дистанционное управление

Шпиндель: невращающийся выдвижной

Корпус: цельнокованый

Седло: коническое

Материалы исполнения

ARAKO V46.2/V40.2 выпускаются из различных материалов, что позволяет подобрать клапан с учётом давления, температуры и характеристик рабочей среды.

Доступные материалы:

• 1.0460;
• 1.5415;
• 1.7335;
• 1.7383;
• 1.4571;
• 1.4903;
• 1.7715.

Выбор материала корпуса производится с учётом расчётного давления, максимальной и минимальной температуры, химических свойств рабочей среды и требований проекта.

Отличие ARAKO V46.2 от V40.2

ARAKO V46.2 предназначен прежде всего для выполнения запорной функции — полного открытия или перекрытия потока рабочей среды.

ARAKO V40.2 оснащается регулирующим конусом и дополнительно может использоваться для грубого регулирования расхода.

При необходимости точного регулирования параметры клапана должны подбираться с учётом характеристик технологической системы и требуемого режима работы.

Варианты присоединения

Клапаны ARAKO V46.2/V40.2 отличаются широким выбором вариантов присоединения к трубопроводу.

Возможны:

• фланцевое присоединение;
• концы под приварку;
• муфтовое присоединение Socket Weld;
• резьбовое присоединение;
• комбинированное исполнение.

Такое разнообразие позволяет применять клапаны как в стандартных, так и в специальных трубопроводных системах высокого давления.

Варианты управления

ARAKO V46.2/V40.2 могут комплектоваться различными системами управления:

• ручным маховиком;
• редуктором;
• электрическим приводом;
• исполнением под пневматический привод;
• исполнением под гидравлический привод;
• дистанционным управлением.

Конкретный вариант выбирается в зависимости от номинального диаметра, рабочего давления и требований к автоматизации технологического процесса.

Дополнительные исполнения

Для ARAKO V46.2/V40.2 предусмотрены дополнительные конструктивные варианты:

• регулирующий конус для V40.2;
• исполнение согласно TRD 201;
• блокировочное устройство;
• концевые выключатели;
• сальниковый узел со скребковым кольцом;
• специальные варианты присоединения по требованиям проекта.

Применение

Клапаны высокого давления ARAKO V46.2/V40.2 применяются в:

• тепловой энергетике;
• промышленных котельных;
• паровых системах высокого давления;
• трубопроводах горячей и перегретой воды;
• химической промышленности;
• нефтехимической промышленности;
• нефтегазовой отрасли;
• газовой промышленности;
• технологических установках промышленных предприятий.

Модель V46.2 является одной из серий ARAKO, применяемых в теплоэнергетике, химической, нефтехимической и газовой промышленности.

Стандарты

Конструкция ARAKO V46.2/V40.2 соответствует требованиям Директивы 2014/68/EU и стандарта EN 13709.

Испытания клапанов выполняются в соответствии с EN 12266-1.

Подбор и заказ

Для правильного подбора клапана высокого давления ARAKO V46.2 или V40.2 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, рабочую среду, материал корпуса, тип присоединения и требуемый способ управления.

АО «ИРИМЭКС» осуществляет подбор и поставку клапанов высокого давления ARAKO V46.2/V40.2 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.

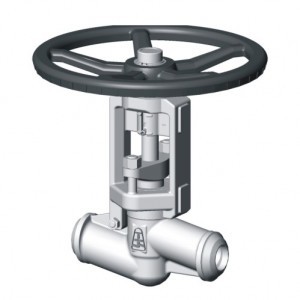

Запорный клапан высокого давления Arako V46.2/40.2
