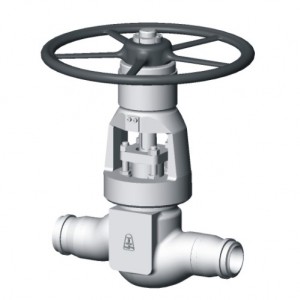

Запорный клапан высокого давления ARAKO V58/V43

Запорные клапаны высокого давления ARAKO V58/V43 предназначены для перекрытия и управления потоком рабочей среды в энергетических и промышленных трубопроводных системах, работающих при высоком давлении и температуре.

ARAKO V58 выполняет запорную функцию и предназначен для полного открытия или перекрытия потока. Модификация ARAKO V43 оснащается регулирующим золотником и может дополнительно использоваться для грубого регулирования расхода рабочей среды.

Клапаны выпускаются для номинальных диаметров DN 65–150 и номинального давления PN 160–400. Максимальная рабочая температура в зависимости от материала исполнения достигает +550 °C.

Конструкция и особенности

ARAKO V58/V43 имеют цельный корпус без крышки и прямую проходную конструкцию.

Невращающийся выдвижной шпиндель обеспечивает поступательное перемещение запорного элемента без его вращения относительно седла.

Клапаны оснащаются коническим седлом. Уплотнительные поверхности имеют наплавку из твёрдого сплава 13Cr или Stellite 6, что повышает их износостойкость при эксплуатации в условиях высокого давления и температуры.

Для DN 80–150 в запорном исполнении предусмотрен внешний байпас.

Конструкция соответствует требованиям Директивы 2014/68/EU и стандарта EN 13709. Испытания выполняются согласно EN 12266-1.

Технические характеристики

Производитель: ARAKO

Модель: V58 / V43

Тип арматуры: запорный клапан высокого давления / клапан с регулирующим золотником

Номинальный диаметр: DN 65–150

Номинальное давление: PN 160–400

Рабочая температура: от −10 до +550 °C

Рабочие среды: вода, пар, газы, масла, нефтепродукты, неагрессивные и агрессивные вещества

Материалы корпуса: 1.4408, 1.7357, 1.0619

Присоединение: фланцевое, под приварку, резьбовое, Socket Weld или комбинированное

Управление: маховик, редуктор, электропривод

Дополнительное управление: исполнение под пневматический или гидравлический привод, дистанционное управление

Корпус: цельный, без крышки

Форма корпуса: прямая

Шпиндель: невращающийся выдвижной

Седло: коническое

Материалы исполнения

ARAKO V58/V43 выпускаются с различными материалами корпуса, позволяющими подобрать арматуру в соответствии с температурой, давлением и характеристиками рабочей среды.

Основные материалы:

• 1.4408 — коррозионностойкая литая сталь, максимальная температура до +400 °C;

• 1.7357 — легированная литая сталь, максимальная температура до +550 °C;

• 1.0619 — углеродистая литая сталь, максимальная температура до +400 °C.

Выбор материала корпуса производится с учётом рабочего давления, температуры, химических свойств среды и требований проектной документации.

Отличие ARAKO V58 от V43

ARAKO V58 предназначен для выполнения основной запорной функции — полного открытия или перекрытия потока рабочей среды.

ARAKO V43 оснащается регулирующим золотником и может использоваться не только как запорная арматура, но и для грубого регулирования расхода.

Для процессов, требующих точного регулирования расхода или давления, подбор арматуры должен выполняться на основании расчётных параметров технологической системы.

Варианты исполнения

Клапаны ARAKO V58/V43 могут поставляться в различных конструктивных исполнениях.

Доступны:

• фланцевое присоединение;
• концы под приварку;
• резьбовое присоединение;
• Socket Weld;
• комбинированное присоединение;
• ручное управление маховиком;
• управление через редуктор;
• электропривод;
• исполнение под пневматический привод;
• исполнение под гидравлический привод;
• дистанционное управление;
• регулирующий золотник для V43;
• внешний байпас для DN 80–150;
• указатель положения;
• блокировочное устройство.

Применение

Запорные клапаны высокого давления ARAKO V58/V43 применяются в:

• тепловой энергетике;
• тепловых электростанциях;
• промышленных котельных;
• паровых трубопроводах высокого давления;
• системах горячей и перегретой воды;
• нефтегазовой промышленности;
• нефтеперерабатывающей промышленности;
• химических и нефтехимических производствах;
• технологических установках промышленных предприятий.

Клапаны предназначены для воды, пара, газов, масел, нефтепродуктов и других неагрессивных или агрессивных рабочих сред при условии совместимости материала исполнения с параметрами технологического процесса.

Подбор и заказ

Для правильного подбора запорного клапана высокого давления ARAKO V58 или V43 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, рабочую среду, материал корпуса, тип присоединения и требуемый способ управления.

АО «ИРИМЭКС» осуществляет подбор и поставку клапанов высокого давления ARAKO V58/V43 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.
