AST S.p.A. выпускает серию пароохладителей DS-3000 для систем кондиционирования пара в энергетике и промышленности.

Пароохладитель снижает температуру перегретого пара путём подачи охлаждающей воды в поток пара. Для эффективного теплообмена вода должна быть распылена на мелкие капли и равномерно распределена в паровом потоке.

AST предлагает несколько принципов распыления и конструктивных исполнений, что позволяет подобрать пароохладитель с учётом расхода пара, необходимого диапазона регулирования, перепада давления охлаждающей воды, размеров трубопровода и требуемой температуры пара после охлаждения.

Принцип работы пароохладителя

Охлаждающая вода подаётся через форсунку или систему форсунок непосредственно в поток перегретого пара.

После распыления капли воды поглощают тепло и испаряются, в результате чего температура пара снижается до заданного значения.

Эффективность пароохлаждения зависит от нескольких факторов:

• размера образующихся капель;
• скорости парового потока;
• давления охлаждающей воды;
• перепада давления между водой и паром;
• расстояния до датчика температуры;
• прямого участка трубопровода после точки впрыска;
• диапазона изменения расхода пара.

Поэтому тип и размер пароохладителя должны определяться расчётом для конкретных рабочих параметров.

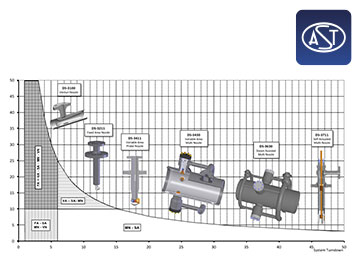

МОДЕЛЬНЫЙ РЯД AST DS-3000

AST DS-311C

Пароохладитель с соплом Вентури.

Принцип работы основан на увеличении скорости парового потока в зоне впрыска воды. Высокая скорость способствует интенсивному дроблению воды и образованию мелкодисперсного распыла.

Такое решение подходит для условий, где требуется эффективное распыление при небольших расходах воды.

Максимальный диапазон регулирования — до 7:1.

AST DS-3211

Пароохладитель с соплом постоянного проходного сечения.

Распыление охлаждающей воды осуществляется за счёт преобразования перепада давления в кинетическую энергию потока.

Конструкция отличается простотой и подходит для систем с относительно стабильными параметрами работы.

Максимальный диапазон регулирования — до 5:1.

AST DS-321C

Пароохладитель с соплом постоянного проходного сечения и камерой впрыска.

Камера впрыска позволяет организовать подачу и распределение охлаждающей воды непосредственно в паровом потоке.

Исполнение может применяться там, где требуется интегрированное решение для установки в паропровод.

AST DS-3400

Пароохладитель с соплом переменного проходного сечения.

Проходное сечение форсунки изменяется в зависимости от режима работы, благодаря чему поддерживается необходимая скорость воды при изменении расхода.

Такое исполнение обеспечивает более широкий диапазон регулирования по сравнению с обычными соплами постоянного сечения.

Максимальный диапазон регулирования — до 30:1.

AST DS-3411

Пароохладитель с соплом переменного проходного сечения.

Конструкция обеспечивает эффективное распыление охлаждающей воды при изменяющихся нагрузках паровой системы.

DS-3411 рекомендуется рассматривать для установок, где расход пара и требуемое количество охлаждающей воды существенно меняются в процессе эксплуатации.

AST DS-343H

Пароохладитель с камерой впрыска, интегрированной системой распределения воды и соплами переменного проходного сечения.

Конструкция также предусматривает специальную тепловую защиту и ориентирована на тяжёлые режимы работы, включая установки с частыми пусками.

DS-343H представляет собой специализированное решение AST для ответственных систем кондиционирования пара.

AST DS-3711

Многофорсуночный регулируемый пароохладитель.

Использование нескольких регулируемых форсунок позволяет обеспечить широкий диапазон рабочих режимов и эффективное распыление воды при значительных изменениях нагрузки.

Максимальный диапазон регулирования может достигать 100:1.

DS-3711 особенно интересен для систем, где требуется работа при очень широком диапазоне расходов пара.

СРАВНЕНИЕ ПАРООХЛАДИТЕЛЕЙ AST DS-3000

Модель	Конструкция	Особенность
DS-311C	Сопло Вентури	Эффективное распыление при небольших расходах
DS-3211	Сопло постоянного сечения	Простая конструкция, диапазон до 5:1
DS-321C	Сопло постоянного сечения с камерой впрыска	Интегрированная камера впрыска
DS-3400	Сопло переменного сечения	Диапазон регулирования до 30:1
DS-3411	Сопло переменного сечения	Работа при изменяющихся нагрузках
DS-343H	Камера впрыска с системой распределения воды	Для тяжёлых режимов и частых пусков
DS-3711	Многофорсуночная регулируемая система	Диапазон регулирования до 100:1

МАТЕРИАЛЫ И ПРИСОЕДИНЕНИЯ

Исполнение пароохладителя подбирается в соответствии с классом трубопровода и рабочими параметрами системы.

AST предусматривает исполнения из углеродистых, легированных и нержавеющих сталей.

В зависимости от модели и рабочего давления применяются фланцевые или приварные присоединения к паропроводу. Соединение линии охлаждающей воды также подбирается в соответствии с конструкцией пароохладителя и требованиями проекта.

ОБЛАСТИ ПРИМЕНЕНИЯ

Пароохладители AST DS-3000 применяются:

• на тепловых электростанциях;
• в промышленных котельных;
• в системах байпаса паровых турбин;
• в редукционно-охладительных установках;
• в технологических паропроводах;
• в системах вспомогательного пара;
• для охлаждения перегретого пара;
• в энергетических установках промышленных предприятий;
• в составе систем AST CV-8000 PRDS.

ПОДБОР ПАРООХЛАДИТЕЛЯ AST

Для правильного выбора модели AST DS-3000 необходимо определить рабочие параметры системы.

Для подбора рекомендуется предоставить:

• максимальный, нормальный и минимальный расход пара;
• давление пара;
• температуру пара до охлаждения;
• требуемую температуру после охлаждения;
• давление охлаждающей воды;
• температуру охлаждающей воды;
• внутренний диаметр паропровода;
• материал и класс трубопровода;
• допустимый перепад давления;
• режим работы установки.

По этим данным определяется требуемый расход охлаждающей воды, тип системы распыления, количество форсунок и оптимальное исполнение пароохладителя.

АО «ИРИМЭКС» осуществляет подбор и поставку пароохладителей AST S.p.A. серии DS-3000 и оборудования для систем кондиционирования пара.
