Редукционно-охладительные установки AST CV-8000 PRDS

Редукционно-охладительные установки AST CV-8000 PRDS

Редукционно-охладительные установки AST CV-8000 PRDS предназначены для снижения давления и температуры перегретого пара до параметров, требуемых технологическим процессом.

Аббревиатура PRDS — Pressure Reducing and Desuperheating Station обозначает систему редуцирования давления и пароохлаждения.

AST S.p.A. разрабатывает установки CV-8000 PRDS для энергетических и промышленных объектов. В основе системы используются регулирующие клапаны семейства AST CV-8000, а для охлаждения пара могут применяться пароохладители и системы впрыска воды серии DS-3000. Такое сочетание позволяет подбирать конфигурацию установки под конкретные параметры давления, температуры и расхода пара.

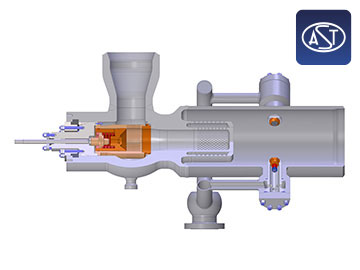

Конструкция AST CV-8000 PRDS

В зависимости от условий эксплуатации редукционно-охладительная установка может включать регулирующий клапан, систему снижения шума, устройство впрыска охлаждающей воды и элементы защиты трубопровода.

Для снижения уровня шума AST предусматривает специальные малошумные и лабиринтные конструкции внутренних элементов. В тяжёлых режимах могут применяться многоступенчатые шумоглушители.

Пароохладитель устанавливается после регулирующего клапана или шумоглушителя таким образом, чтобы обеспечить эффективное распыление охлаждающей воды в потоке пара. Для наиболее ответственных применений производитель предусматривает внутреннюю защитную футеровку трубопровода от термической усталости, возникающей при контакте стенок с каплями впрыскиваемой воды.

Преимущества AST CV-8000 PRDS

Конструкция CV-8000 PRDS рассчитана на эксплуатацию при высоких перепадах давления и температуры.

В зависимости от исполнения могут применяться:

• малошумные и многоступенчатые регулирующие элементы;
• лабиринтные системы снижения шума;
• сбалансированный или пилотно-сбалансированный плунжер;
• встроенные или расположенные после клапана шумоглушители;
• системы впрыска охлаждающей воды;
• пароохладители AST серии DS-3000;
• защитные элементы трубопровода для тяжёлых тепловых режимов;
• дренажные соединения и системы прогрева.

Для специальных исполнений AST использует пилотно-сбалансированную конструкцию, позволяющую уменьшить необходимые усилия привода и обеспечить высокую герметичность клапана в закрытом положении.

AST CV-8000 PRDS для байпаса паровой турбины

Одним из наиболее ответственных применений CV-8000 PRDS являются системы байпаса паровых турбин.

AST отдельно указывает применение серии в условиях, где необходимы высокая герметичность, частые пуски оборудования из холодного или прогретого состояния и быстрое открытие клапана.

Для таких систем доступны специальные конструкции с угловым корпусом, пилотно-сбалансированным плунжером, малошумным тримом и системой впрыска охлаждающей воды.

Основные характеристики AST CV-8000 PRDS

AST в общем каталоге указывает для семейства CV-8000 PRDS класс давления до Class 4500, а также несколько компоновок корпуса: проходную, угловую с нижним входом, угловую с боковым входом и смещённую.

Стандарты

В документации производителя для CV-8000 PRDS указаны:

IEC 60534, FCI 70-2, EN 12516, EN 1092, ASME B16.34, ASME B16.5, TRD 301.

Области применения

Редукционно-охладительные установки AST CV-8000 PRDS могут применяться:

• на тепловых электростанциях;
• в системах байпаса паровых турбин;
• в промышленных котельных;
• в системах технологического пара;
• в энергетических установках промышленных предприятий;
• для редуцирования давления пара;
• для снижения температуры перегретого пара;
• в системах вспомогательного пара;
• на линиях аварийного и технологического сброса пара.

В отраслевом каталоге AST отдельно перечисляет pressure reducing applications, auxiliary steam conditioning, turbine bypass systems и steam vents to atmosphere.

Подбор AST CV-8000 PRDS

Для корректного подбора редукционно-охладительной установки необходимо определить параметры пара до и после установки, минимальный и максимальный расход, характеристики охлаждающей воды, допустимый уровень шума и требуемый режим работы.

Для подготовки предложения желательно предоставить:

давление пара на входе и выходе; температуру пара; расход пара Min/Norm/Max; требуемую температуру после охлаждения; давление и температуру охлаждающей воды; тип и параметры привода; требования к материалам и присоединению.

АО «ИРИМЭКС» осуществляет подбор и поставку оборудования AST S.p.A. для энергетических и промышленных объектов.
