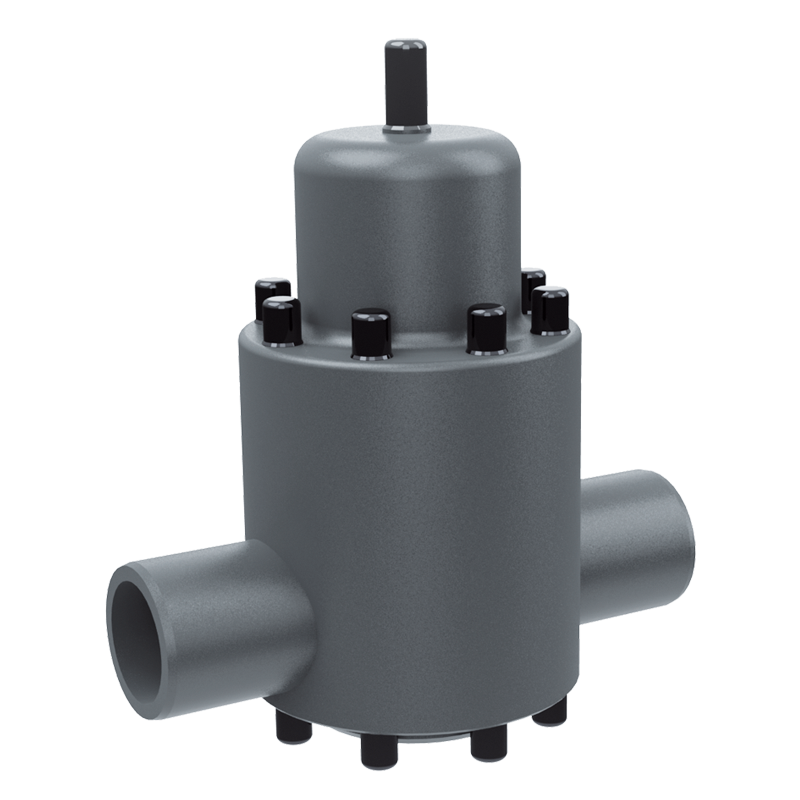

Клапан поддержания давления STÜBBE DHV 712 DN 65–100

STÜBBE DHV 712 — высокопроизводительный термопластовый клапан поддержания давления для промышленных трубопроводных систем большого диаметра.

Клапан предназначен для поддержания заданного давления перед клапаном, стабилизации технологического процесса и снижения воздействия пульсаций и скачков давления. DHV 712 работает непосредственно от давления рабочей среды и не требует внешнего исполнительного привода.

STÜBBE DHV 712 выпускается в диапазоне номинальных диаметров DN 65–100. Детали корпуса, контактирующие с рабочей средой, могут изготавливаться из химически стойких полимерных материалов PVC-U, PP или PVDF. В качестве уплотнительных материалов применяются EPDM или FPM.

Основные характеристики STÜBBE DHV 712:

• номинальный диаметр DN 65–100;
• материалы корпуса: PVC-U, PP, PVDF;
• материалы уплотнений: EPDM или FPM;
• мембрана EPDM с PTFE-покрытием со стороны рабочей среды;
• диапазон настройки давления 0,3–10 бар;
• средоуправляемая конструкция;
• присоединение: патрубок или фланец;
• два диапазона настройки давления для каждого номинального диаметра;
• стабильная работа при системном противодавлении;
• низковибрационное регулирование;
• возможность настройки во время эксплуатации;
• отверстие с резьбой R для подключения манометра;
• снижение пульсаций и скачков давления.

Принцип работы

Клапан поддерживает установленное давление во входном трубопроводе. При повышении давления выше заданного значения клапан открывается и пропускает рабочую среду дальше по системе.

После снижения давления до установленного уровня клапан возвращается в регулирующее или закрытое положение. Такая схема позволяет поддерживать стабильные рабочие параметры даже при изменении расхода или наличии противодавления после клапана.

В закрытом положении DHV 712 полностью блокирует обратное давление со стороны выхода клапана. Благодаря этому серия подходит для построения дозирующих и инжекционных узлов.

Преимущества STÜBBE DHV 712

DHV 712 производитель позиционирует как наиболее производительный термопластовый клапан поддержания давления STÜBBE для больших номинальных диаметров.

Стабильное и маловибрационное регулирование помогает уменьшить нагрузку на трубопровод, насосы и другое технологическое оборудование. Клапан также эффективно снижает пики давления и пульсации в системе.

Встроенная подготовка под подключение манометра позволяет контролировать давление непосредственно рядом с клапаном.

Применение

STÜBBE DHV 712 применяется в:

• химической промышленности;
• системах дозирования реагентов;
• установках водоподготовки;
• очистке промышленных и сточных вод;
• гальванических производствах;
• трубопроводах с дозировочными и мембранными насосами;
• технологических системах с кислотами, щелочами и другими химическими растворами.

При подборе клапана необходимо учитывать рабочую среду, ее концентрацию, температуру, требуемое давление поддержания, расход, номинальный диаметр, материал корпуса и уплотнений.

АО «ИРИМЭКС» осуществляет технический подбор и поставку клапанов поддержания давления STÜBBE DHV 712 в соответствии с параметрами технологического процесса и требованиями проекта.
