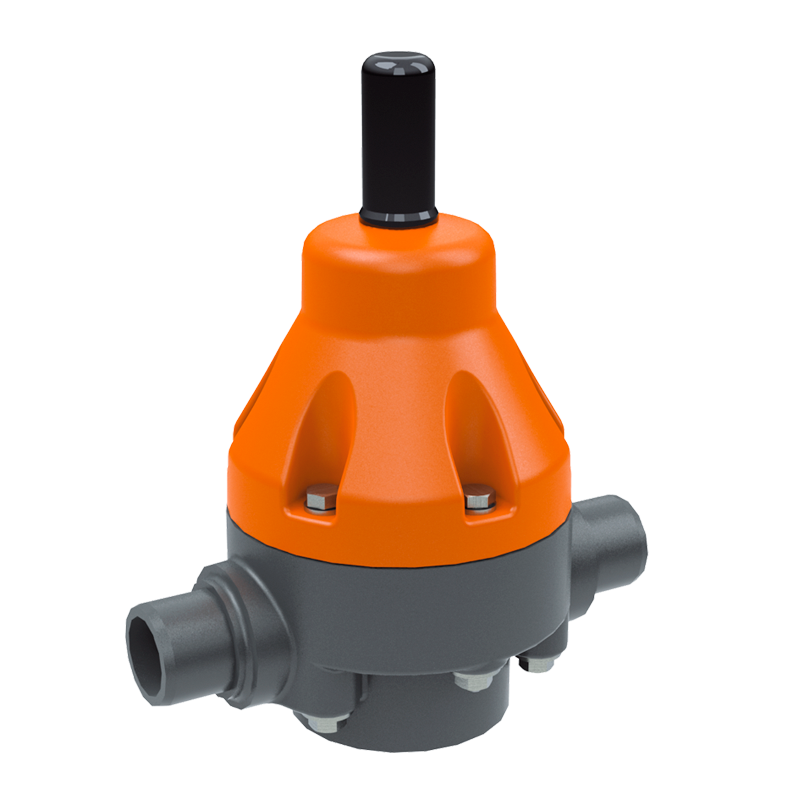

Клапан поддержания давления STÜBBE DHV 718 DN 8–50

STÜBBE DHV 718 — мембранный клапан поддержания давления, предназначенный для стабилизации давления в промышленных трубопроводных системах.

Клапан особенно подходит для работы с осциллирующими и дозировочными насосами, где требуется стабильное давление при пульсирующем потоке рабочей среды. Конструкция DHV 718 отличается простотой, надежностью и низким уровнем вибраций при регулировании.

STÜBBE DHV 718 выпускается в диапазоне номинальных диаметров DN 8–50 и работает непосредственно от давления рабочей среды без внешнего исполнительного привода.

Основные характеристики STÜBBE DHV 718:

• номинальный диаметр DN 8–50;
• принцип управления — мембранный, от давления рабочей среды;
• DN 8: материалы корпуса PVC-U, PP или PVDF;
• DN 10–50: материалы корпуса PVC-U, PP или нержавеющая сталь 1.4571;
• материалы уплотнений: EPDM или FPM;
• присоединение: муфта, патрубок или фланец;
• стабильное регулирование без трения;
• низкий уровень вибраций;
• высокая воспроизводимость установленного давления;
• возможность регулировки давления непосредственно во время эксплуатации;
• простая и надежная конструкция.

Принцип работы

DHV 718 поддерживает установленное давление перед клапаном. При повышении давления выше заданного значения мембрана перемещает регулирующий элемент и увеличивает проходное сечение.

При снижении давления клапан уменьшает проход, поддерживая заданный уровень давления в системе.

Мембранная схема управления обеспечивает плавную работу без сложных механических элементов и позволяет добиться хорошей повторяемости заданного давления.

Преимущества STÜBBE DHV 718

Одно из главных преимуществ DHV 718 — устойчивое маловибрационное регулирование. Производитель отдельно указывает его как модель, особенно подходящую для осциллирующих насосов.

Клапан можно регулировать даже под рабочим давлением, что упрощает настройку технологической системы без остановки процесса.

Простая мембранная конструкция снижает количество изнашиваемых элементов и упрощает техническое обслуживание.

Применение

STÜBBE DHV 718 применяется в:

• системах с дозировочными насосами;
• химической промышленности;
• системах подачи реагентов;
• водоподготовке;
• очистке промышленных и сточных вод;
• гальванических производствах;
• технологических трубопроводах с пульсирующим расходом;
• системах транспортировки химически агрессивных сред.

При подборе клапана необходимо учитывать рабочую среду, температуру, расход, требуемое давление поддержания, DN, материал корпуса и уплотнений, а также тип присоединения.

АО «ИРИМЭКС» осуществляет технический подбор и поставку клапанов поддержания давления STÜBBE DHV 718 в соответствии с параметрами технологического процесса.
