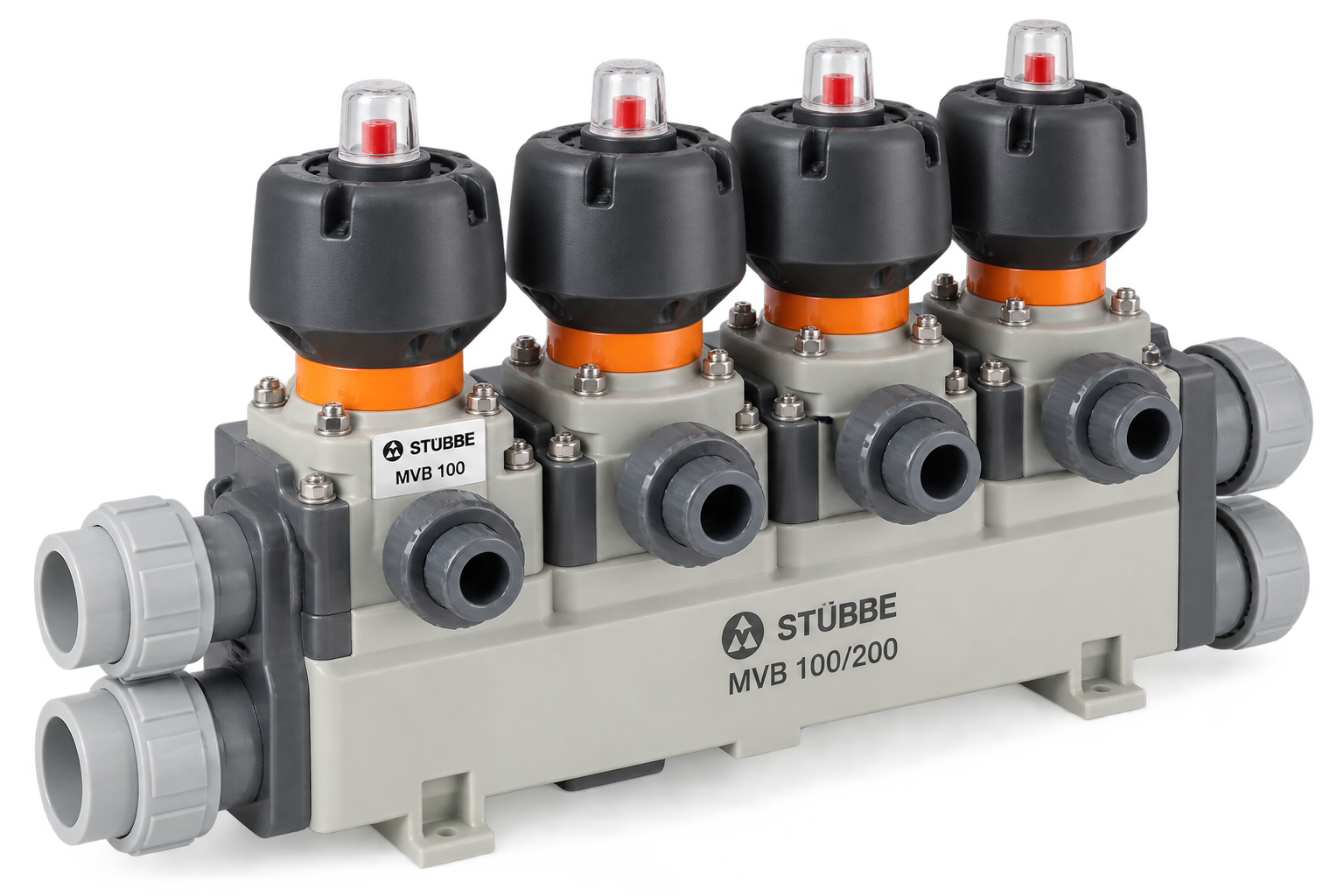

Модульный мембранный клапанный блок STÜBBE MVB 100/200

STÜBBE MVB 100/200 — модульный мембранный клапанный блок для компактного построения систем дозирования и распределения жидких рабочих сред.

Конструкция MVB разработана для технологических установок, где требуется разместить несколько клапанов на минимальной площади и сократить количество трубопроводных соединений. Модульная система позволяет расширять клапанный блок необходимым количеством управляющих головок.

STÜBBE MVB 100/200 выпускается с номинальным диаметром DN 15. Элементы корпуса, контактирующие с рабочей средой, могут изготавливаться из химически стойких полимерных материалов PVC-U, PP или PVDF. В качестве уплотнительных материалов применяются EPDM или FPM. Управление клапанами осуществляется пневматически.

Основные характеристики STÜBBE MVB 100/200:

• номинальный диаметр DN 15;
• материалы корпуса: PVC-U, PP, PVDF;
• материалы уплотнений: EPDM или FPM;
• пневматическое управление;
• присоединение: муфта или патрубок;
• модульное расширение необходимым количеством клапанных головок;
• компактная конструкция;
• минимальное количество соединительных элементов;
• удобное техническое обслуживание;
• стандартизированные компоненты;
• длительный срок службы мембран и приводов.

STÜBBE MVB 100

MVB 100 предназначен для построения компактных систем распределения и дозирования рабочих сред. Использование общего модульного корпуса позволяет уменьшить количество трубопроводной обвязки и снизить требования к монтажному пространству.

STÜBBE MVB 200

MVB 200 имеет дополнительную функцию быстрого промывания. Для этого конструкция оснащена вторым рядом клапанов, что позволяет организовать промывку системы без необходимости сложной дополнительной трубопроводной обвязки.

Преимущества MVB 100/200

Модульная конструкция позволяет создавать клапанные блоки под конкретную технологическую задачу. Количество управляющих головок может увеличиваться в соответствии с требованиями системы.

Сокращение количества трубопроводных соединений уменьшает монтажные затраты и число потенциальных мест утечки. Стандартизированные компоненты упрощают техническое обслуживание и замену элементов.

MVB 100/200 особенно подходит для процессов, где необходимо компактно организовать несколько точек дозирования или распределения одной или нескольких рабочих сред.

Применение

STÜBBE MVB 100/200 может применяться в:

• химической промышленности;
• системах дозирования реагентов;
• водоподготовке;
• очистке промышленных и сточных вод;
• гальванических установках;
• химических распределительных узлах;
• технологических линиях с ограниченным монтажным пространством.

Выбор исполнения необходимо выполнять с учетом химического состава и концентрации рабочей среды, температуры, давления и совместимости материалов PVC-U, PP, PVDF, EPDM или FPM.

АО «ИРИМЭКС» осуществляет технический подбор и поставку модульных мембранных клапанных блоков STÜBBE MVB 100/200 в соответствии с параметрами технологического процесса и требованиями проекта.
