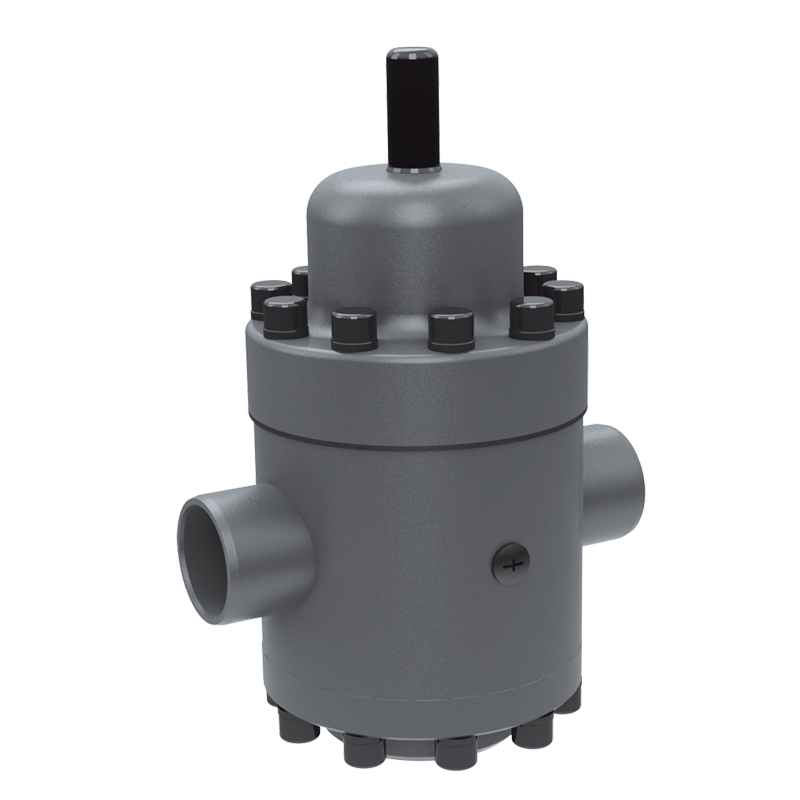

Редукционный клапан STÜBBE DMV 750 DN 65–80

STÜBBE DMV 750 — промышленный редукционный клапан высокой пропускной способности, предназначенный для надежного снижения системного давления до практически постоянного рабочего давления после клапана.

Серия DMV 750 разработана для трубопроводных систем с большими расходами и выпускается в диапазоне номинальных диаметров DN 65–80. Клапан работает непосредственно от давления рабочей среды и не требует внешнего исполнительного привода.

Детали корпуса, контактирующие с рабочей средой, могут изготавливаться из химически стойких полимерных материалов PVC-U, PP или PVDF. В качестве уплотнительных материалов применяются EPDM или FPM.

Основные характеристики STÜBBE DMV 750:

• номинальный диаметр DN 65–80;
• регулируемая величина — давление;
• управление — от давления рабочей среды;
• материалы корпуса: PVC-U, PP, PVDF;
• материалы уплотнений: EPDM или FPM;
• присоединение: муфта, патрубок или фланец;
• высокая пропускная способность;
• стабильное маловибрационное регулирование;
• высокая воспроизводимость установленного давления;
• возможность настройки непосредственно под рабочим давлением;
• широкий диапазон регулирования;
• предназначен для надежного снижения высокого системного давления до практически постоянного рабочего давления.

Принцип работы

DMV 750 автоматически снижает более высокое давление на входе до заданного значения на выходе.

При изменении входного давления или расхода клапан изменяет проходное сечение таким образом, чтобы давление после клапана оставалось максимально стабильным.

Средоуправляемая конструкция позволяет работать без внешнего источника энергии или отдельного исполнительного привода.

Преимущества STÜBBE DMV 750

Главная особенность DMV 750 — применение в системах с высокой пропускной способностью и большими расходами. Именно так производитель позиционирует эту серию.

Стабильное маловибрационное регулирование снижает колебания давления в трубопроводе и помогает обеспечить предсказуемую работу технологического оборудования.

Высокая воспроизводимость заданного давления позволяет сохранять стабильные параметры процесса при повторяющихся режимах эксплуатации.

Клапан можно настраивать непосредственно во время работы системы, что упрощает ввод оборудования в эксплуатацию и корректировку технологических параметров.

Применение

STÜBBE DMV 750 применяется в:

• химической промышленности;
• системах водоподготовки;
• очистке промышленных и сточных вод;
• гальванических производствах;
• технологических трубопроводах большого диаметра;
• системах транспортировки кислот, щелочей и химических растворов;
• установках, где требуется стабильное пониженное давление при большом расходе.

При подборе клапана необходимо учитывать входное и требуемое выходное давление, расход, рабочую среду, температуру, DN, материал корпуса и уплотнений, а также тип присоединения.

АО «ИРИМЭКС» осуществляет технический подбор и поставку редукционных клапанов STÜBBE DMV 750 в соответствии с параметрами технологического процесса и требованиями проекта.
