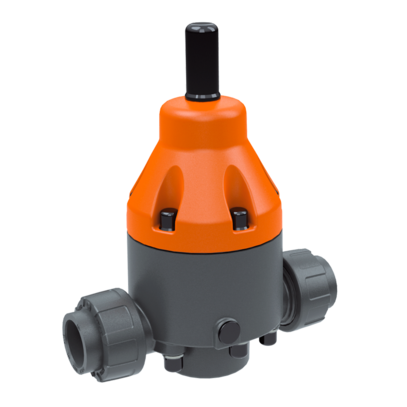

Редукционный клапан STÜBBE DMV 755 DN 10–50

STÜBBE DMV 755 — средоуправляемый редукционный клапан, предназначенный для надежного снижения более высокого входного давления до практически постоянного рабочего давления после клапана.

Серия DMV 755 выпускается в диапазоне номинальных диаметров DN 10–50 и имеет диапазон настройки давления от 1 до 9 бар. Клапан не требует внешнего исполнительного привода и работает непосредственно за счет давления рабочей среды.

Детали корпуса, контактирующие с рабочей средой, могут изготавливаться из химически стойких полимерных материалов PVC-U, PP или PVDF. В качестве уплотнительных элементов применяются EPDM или FPM. Предусмотрены варианты присоединения через муфту, патрубок или фланец.

Основные характеристики STÜBBE DMV 755:

• номинальный диаметр DN 10–50;
• диапазон настройки давления 1–9 бар;
• регулируемая величина — давление;
• управление — от давления рабочей среды;
• материалы корпуса: PVC-U, PP, PVDF;
• материалы уплотнений: EPDM или FPM;
• присоединение: муфта, патрубок или фланец;
• стабильное маловибрационное регулирование;
• высокая воспроизводимость установленного давления;
• возможность настройки непосредственно под рабочим давлением;
• опциональная подготовка для подключения манометра.

Принцип работы

DMV 755 автоматически снижает давление рабочей среды до установленного значения на выходе.

При изменении входного давления или расхода клапан изменяет проходное сечение таким образом, чтобы давление после клапана оставалось максимально стабильным.

Благодаря средоуправляемой конструкции не требуется электропривод, пневмопривод или внешний источник энергии.

Преимущества STÜBBE DMV 755

Клапан обеспечивает устойчивое и маловибрационное регулирование, что помогает снизить колебания давления в технологической системе.

Высокая повторяемость настройки позволяет сохранять стабильные параметры процесса. Давление можно корректировать прямо во время эксплуатации, без остановки системы. При необходимости клапан может быть подготовлен под установку манометра.

Применение

STÜBBE DMV 755 применяется в:

• химической промышленности;
• системах дозирования реагентов;
• водоподготовке;
• очистке промышленных и сточных вод;
• гальванических производствах;
• технологических линиях с кислотами, щелочами и химическими растворами;
• промышленных трубопроводах, где требуется стабильное пониженное давление после клапана.

При подборе необходимо учитывать входное и требуемое выходное давление, расход, рабочую среду, температуру, DN, материал корпуса и уплотнений, а также тип присоединения.

АО «ИРИМЭКС» осуществляет технический подбор и поставку редукционных клапанов STÜBBE DMV 755 в соответствии с параметрами технологического процесса и требованиями проекта.
