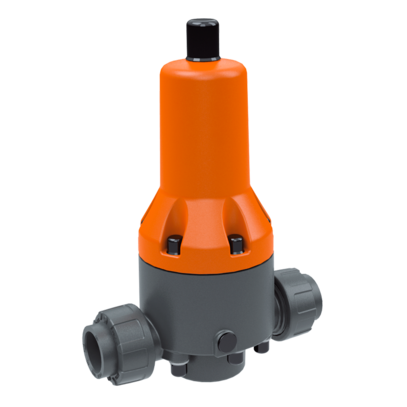

Редукционный клапан STÜBBE DMV 765 DN 10–50

STÜBBE DMV 765 — средоуправляемый редукционный клапан, предназначенный для надежного снижения высокого входного давления до практически постоянного рабочего давления после клапана.

Клапан выпускается в диапазоне номинальных диаметров DN 10–50 и имеет диапазон настройки давления от 0,5 до 9 бар. DMV 765 работает непосредственно от давления рабочей среды и не требует электрического или пневматического исполнительного привода.

Детали корпуса, контактирующие с рабочей средой, могут изготавливаться из химически стойких полимерных материалов PVC-U, PP или PVDF. В качестве уплотнительных материалов применяются EPDM или FPM. Мембрана выполнена из EPDM и со стороны рабочей среды имеет PTFE-покрытие, повышающее химическую стойкость клапана.

Основные характеристики STÜBBE DMV 765:

• номинальный диаметр DN 10–50;
• диапазон настройки давления 0,5–9 бар;
• регулируемая величина — давление;
• управление — от давления рабочей среды;
• материалы корпуса: PVC-U, PP, PVDF;
• материалы уплотнений: EPDM или FPM;
• мембрана EPDM с PTFE-покрытием со стороны рабочей среды;
• присоединение: муфта, патрубок или фланец;
• стабильное маловибрационное регулирование;
• высокая воспроизводимость установленного давления;
• возможность настройки клапана под рабочим давлением;
• опциональная подготовка для подключения манометра.

Принцип работы

DMV 765 автоматически снижает более высокое давление на входе до установленного значения на выходе.

При изменении входного давления или расхода клапан изменяет проходное сечение таким образом, чтобы давление после клапана оставалось максимально стабильным.

Средоуправляемая конструкция позволяет работать без дополнительного источника энергии, а мембранный принцип регулирования обеспечивает плавное и маловибрационное изменение давления.

Преимущества STÜBBE DMV 765

Одно из ключевых отличий DMV 765 — EPDM-мембрана с PTFE-покрытием со стороны рабочей среды. Такое исполнение особенно важно при работе с химически агрессивными жидкостями.

Клапан обеспечивает высокую повторяемость заданного давления и позволяет выполнять настройку непосредственно во время эксплуатации трубопроводной системы.

При необходимости возможно исполнение с подготовкой для установки манометра, что облегчает контроль давления после клапана.

Применение

STÜBBE DMV 765 применяется в:

• химической промышленности;
• системах дозирования реагентов;
• водоподготовке;
• очистке промышленных и сточных вод;
• гальванических производствах;
• технологических установках с кислотами и щелочами;
• системах транспортировки химических растворов;
• промышленных трубопроводах, где требуется стабильное пониженное давление.

При подборе клапана необходимо учитывать входное и требуемое выходное давление, расход, химический состав рабочей среды, температуру, номинальный диаметр, материал корпуса и уплотнений, а также тип присоединения.

АО «ИРИМЭКС» осуществляет технический подбор и поставку редукционных клапанов STÜBBE DMV 765 в соответствии с параметрами технологического процесса и требованиями проекта.
