GUSMAR Bellow Seal Globe Valve — промышленный клапан с металлическим сильфонным уплотнением штока, предназначенный для систем с повышенными требованиями к внешней герметичности.

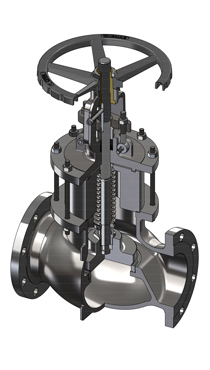

Конструкция включает OS&Y, выдвижной шток Rising Stem, удлинённую крышку Extended Bonnet и металлический сильфон. Официальная линейка представлена исполнениями Class 150 и Class 300.
Сильфон изолирует шток от окружающей среды и уменьшает вероятность внешних утечек через сальниковый узел.
Технические характеристики
| Параметр | Значение |
| Тип | Bellow Seal Globe Valve |
| Конструкция | OS&Y |
| Шток | Rising Stem |
| Крышка | Extended Bolted Bonnet |
| Уплотнение штока | металлический сильфон |
| Классы давления | Class 150 / 300 |
| Седло | резьбовое или приварное |
| Присоединение | фланцевое / BW |
| Строительная длина | ANSI B16.10 |
| Фланцевое соединение | ANSI B16.5 / B16.47 |
| Приварные концы | ANSI B16.25 |
| Испытания | API 598 / API 6D |
В конструкции производитель отдельно указывает Bellow, Extension, Packing и Disc, что обеспечивает двойной барьер между рабочей средой и окружающей атмосферой.
Материалы
Доступны углеродистые и легированные стали, LCB/LCC, нержавеющие стали, Duplex, Superduplex, алюминиевая бронза, Inconel, Incoloy, Hastelloy C276, Monel и специальные исполнения.
Применение
GUSMAR Bellow Seal применяется на токсичных, агрессивных, дорогостоящих и других рабочих средах, где необходимо минимизировать внешние утечки через шток клапана.
АО «ИРИМЭКС» осуществляет подбор сильфонных клапанов GUSMAR по параметрам технологического процесса.
