GUSMAR Cryogenic Globe Valve — специализированный запорный и регулирующий клапан для эксплуатации при низких и криогенных температурах.

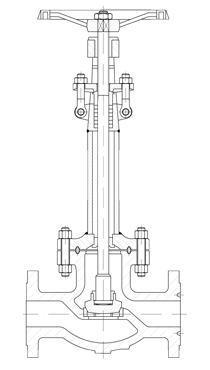

Основной особенностью конструкции является Extended Bonnet — удлинённая крышка, позволяющая удалить сальниковое уплотнение и привод от наиболее холодной зоны клапана. Производитель предлагает исполнения Class 150, 300, 600, 900 и 1500.
Технические характеристики
| Параметр | Значение |
| Тип | Cryogenic Globe Valve |
| Назначение | низкотемпературные и криогенные среды |
| Конструкция | OS&Y |
| Шток | Rising Stem |
| Крышка | Extended Bonnet |
| Классы давления | Class 150 / 300 / 600 / 900 / 1500 |
| Седло | резьбовое или приварное |
| Присоединение | фланцевое / BW |
| Проектирование | ANSI B16.34 / BS 1873 / API 6D |
| Строительная длина | ANSI B16.10 / API 6D |
| Приварные концы | ANSI B16.25 |
| Испытания | API 598 / API 6D |
Производитель предусматривает размеры как минимум от 2" для ряда стандартных классов давления, при этом фактический диапазон зависит от выбранного Class и исполнения.
Материалы
Для криогенных клапанов доступны:
ASTM A352 LCB, LCC, нержавеющие стали CF8, CF8M, CF8C, CF3, CF3M, Duplex, Superduplex, Inconel 625, Incoloy 825, Hastelloy C276, Monel и другие материалы по требованиям проекта.
Применение
Клапаны применяются на установках LNG, в системах сжиженных технических газов, криогенных хранилищах, газоперерабатывающих и нефтехимических установках.
АО «ИРИМЭКС» осуществляет подбор криогенных клапанов GUSMAR с учетом температуры среды, давления, DN, материала корпуса и требований проекта.
