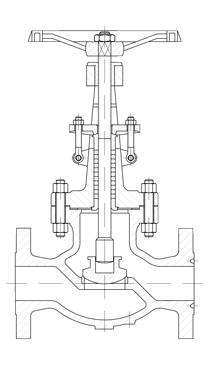

GUSMAR Stop Check Globe Valve — комбинированный запорно-обратный клапан, предназначенный для выполнения функций принудительного перекрытия трубопровода и предотвращения обратного движения рабочей среды.
Производитель выпускает Stop Check в исполнениях Class 150, Class 300 и Class 600. Конструкция включает OS&Y, выдвижной шток и болтовое соединение корпуса с крышкой.
Технические характеристики
| Параметр | Значение |
| Тип | Stop Check Globe Valve |
| Функция | запорная + обратная |
| Конструкция | OS&Y |
| Шток | Rising Stem |
| Крышка | Bolted Bonnet |
| Седло | резьбовое или приварное |
| Классы давления | Class 150 / 300 / 600 |
| Присоединение | фланцевое / BW |
| Проектирование | ANSI B16.34 / BS 1873 |
| Строительная длина | ANSI B16.10 |
| Фланцы | ANSI B16.5 / B16.47 |
| Приварные концы | ANSI B16.25 |
| Испытания | API 598 / API 6D |
Для Class 150 производитель показывает размеры 2"–20"; фактический диапазон зависит от выбранного класса давления.
Материалы
Корпус и крышка доступны из углеродистых, легированных и нержавеющих сталей, низкотемпературных сталей, Duplex, Superduplex, алюминиевой бронзы, Inconel, Incoloy, Hastelloy, Monel и специальных материалов по запросу.
Применение
GUSMAR Stop Check применяется там, где одной единицей арматуры необходимо обеспечить как принудительное закрытие линии, так и защиту системы от обратного потока.
Клапаны могут использоваться в энергетике, паровых системах, нефтегазовой и нефтехимической промышленности и на других технологических установках.
АО «ИРИМЭКС» осуществляет подбор и поставку GUSMAR Stop Check с учетом DN, класса давления, температуры, рабочей среды, материала и типа присоединения.
