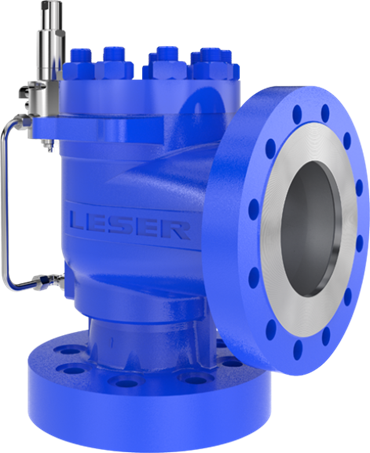

LESER Type 811 — пилотно-управляемый предохранительный клапан серии High Efficiency с характеристикой Pop Action. Клапан выполнен в соответствии с размерной системой API 526 и предназначен преимущественно для защиты оборудования, работающего с газообразными средами.
При достижении давления настройки пилот изменяет давление в управляющей камере главного клапана, в результате чего клапан быстро переходит в открытое положение. Такая характеристика обеспечивает быстрое достижение высокой пропускной способности при аварийном повышении давления.
Технические характеристики
| Параметр | LESER Type 811 |
| Серия | High Efficiency |
| Принцип действия | Pilot Operated |
| Характеристика | Pop Action |
| Стандарт | API 526 |
| DN входа | 25–200 |
| NPS | 1–8 |
| Давление настройки CE | 2,5–255,5 бар |
| Давление настройки ASME | 2,5–255,5 бар |
| Температура | −162…+300 °C |
| Orifice | D–T+ |
| d₀ | 11–180 мм |
| A₀ | 95–25 446,9 мм² |
| DIN EN 1092 | PN 10–250 |
| ASME B16.5 | Class 150–1500 |
| Материалы корпуса | 1.0619, 1.4408 и специальные исполнения |
| ASTM | WCB, CF8M, WC6, LCB, CF3M, Duplex, Monel, Hastelloy |
| Уплотнение седла | мягкое, металлическое, O-ring |
Параметры приведены по текущей официальной странице LESER Type 811.
Особенности Type 811
Одно из главных преимуществ пилотного принципа — возможность поддерживать нормальное рабочее давление установки значительно ближе к давлению срабатывания, чем при использовании многих традиционных пружинных предохранительных клапанов.
Для Type 811 LESER указывает возможность эксплуатации при рабочем давлении до 96% давления настройки. Допустимое противодавление может достигать 70% давления настройки, что расширяет возможности применения клапана в сложных системах сброса.
Pop Action
При достижении давления срабатывания главный клапан открывается резко. Такая характеристика особенно эффективна при защите газовых систем, где требуется быстро получить необходимую аварийную пропускную способность.
Type 811 следует рассматривать, когда требуется:
- защита газовых сред;
- работа близко к давлению настройки;
- высокий уровень герметичности;
- значительное противодавление;
- исполнение в размерах API 526;
- высокая аварийная пропускная способность.
Материалы
Кроме стандартных исполнений из углеродистой и нержавеющей стали, LESER предлагает варианты из низкотемпературных и высоколегированных материалов, включая Duplex, Monel и Hastelloy. Это позволяет использовать Type 811 в нефтегазовых, химических и специальных технологических процессах.
Области применения
LESER указывает Type 811 для химической, нефтегазовой, нефтехимической и энергетической промышленности, технических газов, LNG/LPG и других промышленных установок.
Подбор LESER Type 811
Для правильного подбора необходимо определить рабочую среду, давление настройки, нормальное рабочее давление, температуру, противодавление, расчетный аварийный расход, требуемый Orifice, класс фланцев и материалы.
АО «ИРИМЭКС» осуществляет технический подбор и поставку пилотно-управляемых предохранительных клапанов LESER Type 811.
