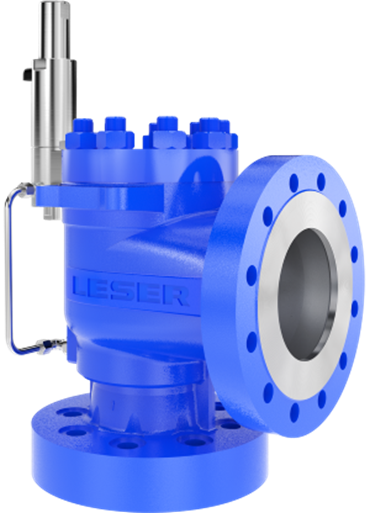

LESER Type 821 — пилотно-управляемый предохранительный клапан серии High Efficiency с характеристикой Modulate Action.
В отличие от Pop Action, главный клапан открывается не сразу на полный ход, а модулирует степень открытия в соответствии с фактически необходимым расходом сброса. Это позволяет более точно контролировать сброс рабочей среды и уменьшать ее ненужные потери.
Type 821 предназначен для пара, газов и жидкостей и выполнен по API 526.
Технические характеристики
| Параметр | LESER Type 821 |
| Серия | High Efficiency |
| Принцип действия | Pilot Operated |
| Характеристика | Modulate Action |
| Стандарт | API 526 |
| DN входа | 25–200 |
| NPS | 1–8 |
| Давление настройки CE | до 426 бар |
| Давление настройки ASME | до 689 бар* |
| Orifice | D–T+ |
| d₀ | 11–180 мм |
| A₀ | 95–25 446,9 мм² |
| DIN EN 1092 | PN 10–400 |
| ASME B16.5 | Class 150–2500 |
| Основные материалы | углеродистая, нержавеющая и специальные стали |
| Уплотнение | O-ring, металлическое, sealing plate |
| Рабочие среды | пар, газы, жидкости |
Текущая EN-US страница LESER указывает до 426 бар CE и 689 бар ASME; на отдельных региональных страницах LESER верхний предел ASME приводится как 650 бар, поэтому максимальное давление конкретной конфигурации необходимо подтверждать по заказному исполнению производителя.
Принцип Modulate Action
При небольшом превышении давления клапан открывается частично. Если давление продолжает повышаться и требуется больший аварийный расход, степень открытия увеличивается.
Такой принцип позволяет сбрасывать примерно тот объем среды, который требуется для стабилизации давления, вместо немедленного полного открытия клапана.
Для Type 821 LESER указывает эксплуатацию при нормальном давлении до 91% давления настройки и работу при противодавлении до 70% давления настройки.
Преимущества
Type 821 особенно интересен для процессов, где сбрасываемая среда имеет высокую стоимость либо нежелателен избыточный аварийный сброс.
Модулирующий принцип также делает модель универсальной: в отличие от Type 811, ориентированного прежде всего на газы, Type 821 применяется для пара, газообразных и жидких сред.
Материалы исполнения
В зависимости от выбранного исполнения доступны корпуса из WCB, CF8M и низкотемпературных сталей, а также специальные высоколегированные материалы. На различных конфигурациях применяются Duplex, Monel, Hastelloy и другие материалы для специальных технологических условий.
Области применения
LESER позиционирует Type 821 для химической промышленности, нефтегазового сектора, нефтехимии, энергетики, технических газов, LNG/LPG и общепромышленных процессов.
Подбор LESER Type 821
При подборе учитываются давление настройки, рабочая среда, требуемый аварийный расход, температура, противодавление, класс фланцев, Orifice, требования к герметичности и материал корпуса.
АО «ИРИМЭКС» осуществляет расчет, технический подбор и поставку LESER Type 821 Modulate Action.
