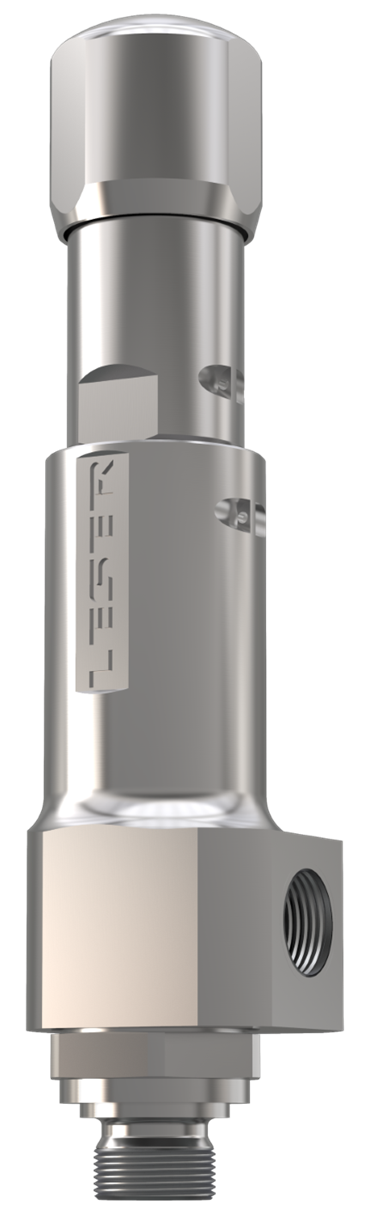

LESER Type 437 — компактный пружинный предохранительный клапан серии Compact Performance, предназначенный для защиты оборудования и трубопроводных систем с небольшими требуемыми расходами сброса.
Клапан сочетает небольшие монтажные размеры с очень широким диапазоном давления настройки. По актуальным данным LESER давление настройки составляет 0,1–365 бар по CE и 1–365 бар по ASME. Температурный диапазон достигает −270…+400 °C по CE.
Технические характеристики
| Параметр | Значение |
| Серия | Compact Performance |
| Тип | 437 |
| Назначение | Защита при малых расходах |
| Давление настройки CE | 0,1–365 бар |
| Давление настройки ASME | 1–365 бар |
| Температура CE | −270…+400 °C |
| Температура ASME | −268…+400 °C |
| Пропускные сечения | B+–C |
| Резьба DIN | G/R 3/8–1 |
| Фланцы DIN | DN 15–25 |
| Резьба ASME | NPT 1/2–1 |
| Фланцы ASME | NPS 1/2–1 |
| Вход DIN | PN 40–400 |
| Вход ASME | Class 150–2500 |
| d₀ | 6–10 мм |
| A₀ | 28,3–78,5 мм² |
| Материал корпуса | 1.4104 / 1.4404 |
| ASTM | SA 479 430 / SA 479 316L |
| Седло | металлическое или sealing plate |
Конструкция и преимущества
LESER Type 437 доступен как с резьбовыми, так и с фланцевыми присоединениями. Это позволяет применять одну серию как на компактных агрегатах и компрессорах, так и в традиционных трубопроводных системах.
В зависимости от исполнения используется металлическое уплотнение седла либо уплотнительная пластина. Корпуса из нержавеющих сталей обеспечивают устойчивость к широкому диапазону промышленных сред.
Серия особенно интересна благодаря сочетанию небольшого проходного сечения и очень высокого допустимого давления настройки.
Применение
LESER рекомендует Type 437 для компрессоров и насосов, систем технических газов и CO₂, резервуаров LNG/LPG, сосудов и трубопроводов с парами, газами и жидкостями, холодильных установок, кислородных систем и защиты от теплового расширения.
При подборе необходимо учитывать рабочую среду, давление настройки, температуру, требуемую пропускную способность, тип соединения и материал исполнения.
АО «ИРИМЭКС» осуществляет технический подбор и поставку предохранительных клапанов LESER Type 437.
