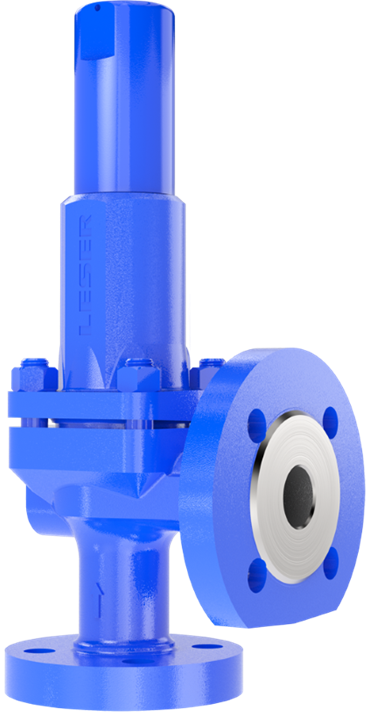

LESER Type 431/433 PN 160 — специальное высоконапорное исполнение серии Modulate Action для защиты жидкостных систем при давлениях настройки до 160 бар.
В отличие от стандартного Type 431/433 с давлением до 40 бар, версия PN 160 имеет резьбовое седло и усиленную конструкцию для значительно более высокого рабочего давления. Производитель описывает эту модель как предохранительный клапан средней пропускной способности с большим пропорциональным диапазоном открытия для высоких давлений.
Технические характеристики
| Параметр | LESER Type 431/433 PN 160 |
| Серия | Modulate Action |
| DN | 15 |
| NPS | 01.фев |
| Давление настройки | 0,3–160 бар |
| Температура | −270…+450 °C |
| Orifice | C− |
| d₀ | 12 мм |
| A₀ | 113 мм² |
| DIN вход | PN 63–160 |
| ASME вход | Class 300–600 |
| Корпус | 1.0619 / 1.4408 |
| ASTM | SA 216 WCB / SA 351 CF8M |
| Присоединение | DIN EN 1092 / ASME B16.5 |
| Сильфон | нержавеющая сталь или эластомер, опция |
| Седло | металлическое, sealing plate или O-ring |
| Нагрузка | пружинная |
Назначение
Type 431/433 PN 160 предназначен прежде всего для жидкостных систем высокого давления, где необходимо сбрасывать относительно небольшой массовый расход.
LESER отдельно указывает эту модель как решение для:
- теплового расширения;
- малых сбрасываемых расходов;
- защиты насосов;
- систем с противодавлением до PN 40.
Преимущества
Основное преимущество этой версии — сочетание давления настройки до 160 бар и пропорциональной характеристики открытия.
Это позволяет применять компактный DN 15 клапан в системах высокого давления без необходимости использовать клапан значительно большей пропускной способности.
Температурный диапазон −270…+450 °C дополнительно позволяет рассматривать специальные низкотемпературные и высокотемпературные процессы при соответствующем выборе материалов и комплектации.
Применение
Type 431/433 PN 160 применяется в химической промышленности, LNG/LPG, фармацевтике, судостроении, системах отопления и кондиционирования и в общепромышленном оборудовании высокого давления.
АО «ИРИМЭКС» осуществляет технический подбор LESER Type 431/433 PN 160 по давлению настройки, температуре, среде и требуемой пропускной способности.
