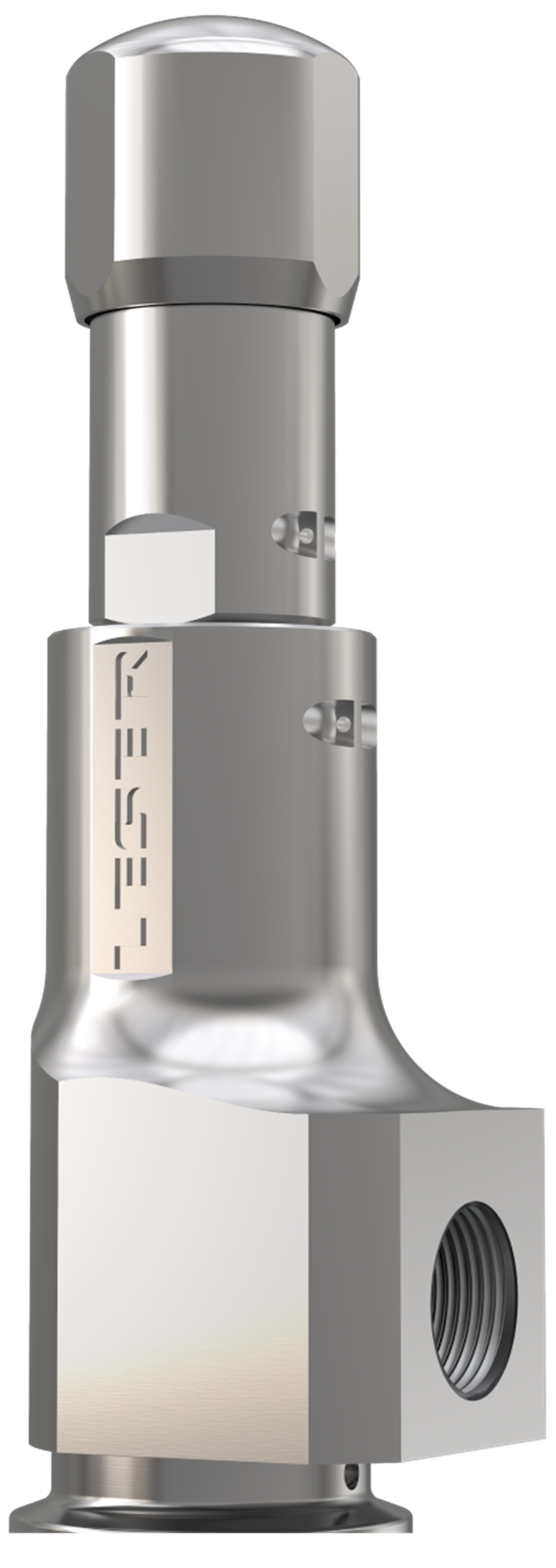

LESER Type 481 — компактный пружинный предохранительный клапан серии Clean Service, предназначенный для защиты вспомогательных процессов в пищевой, напиточной и фармацевтической промышленности.
Type 481 разработан для систем с относительно небольшой требуемой пропускной способностью, но широким диапазоном давления настройки. Производитель позиционирует модель, в частности, для защиты вспомогательных газовых систем на линиях розлива напитков.
Клапан выпускается в диапазоне DN 15–25 / NPS 3/4–1. Давление настройки составляет 0,1–68 бар, а допустимый температурный диапазон достигает −45…+250 °C. Корпус изготавливается из нержавеющей стали 1.4404 / SA 479 316L.
Технические характеристики
|
Параметр
|
LESER Type 481 |
| Серия | Clean Service |
| Тип | 481 |
| DN | 15–25 |
| ASME | NPS 3/4–1 |
| Давление настройки | 0,1–68 бар |
| Температура | −45…+250 °C |
| Orifice | C− |
| Минимальный диаметр прохода d₀ | 10 мм |
| Площадь прохода A₀ | 78,5 мм² |
| Материал корпуса | 1.4404 / SA 479 316L |
| Присоединение | Clamp, резьбовое, асептические варианты |
| Уплотнение седла | O-ring или вулканизированное мягкое уплотнение |
| Нагрузка | Пружинная |
Конструкция и преимущества
Гигиеническое исполнение Type 481 позволяет использовать клапан в технологических процессах с повышенными требованиями к чистоте оборудования. Серия Clean Service в целом разработана с минимизацией застойных зон, бесщелевой конструкцией внутренних элементов и качеством поверхности до Ra max 0,375 мкм. Для линейки предусмотрена возможность CIP-мойки и SIP-стерилизации.
Для Type 481 доступны различные гигиенические соединения, включая ASME BPE, DIN 32676, ISO 2852, DIN 11864, DIN 11851 и Neumo Sterile в зависимости от выбранной конфигурации.
Применение
LESER Type 481 применяется в пищевой и напиточной промышленности, фармацевтических производствах, системах подачи технологических газов, линиях розлива и других вспомогательных гигиенических процессах.
При подборе необходимо учитывать давление настройки, рабочую среду, температуру, требуемую пропускную способность, тип гигиенического присоединения и требования к материалам уплотнений.
АО «ИРИМЭКС» осуществляет технический подбор и поставку предохранительных клапанов LESER Type 481 Clean Service.
