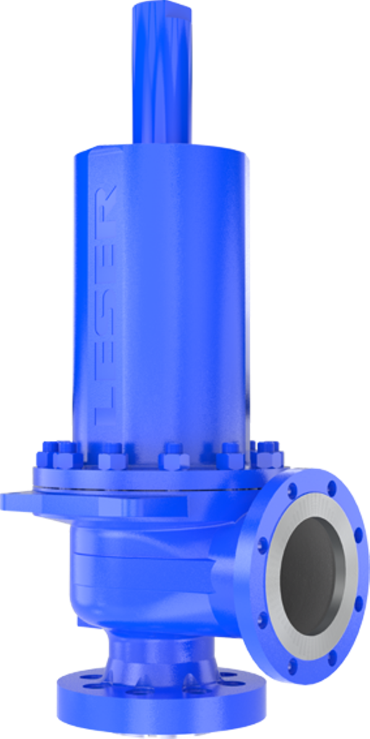

LESER Type 526 — пружинный предохранительный клапан, разработанный в соответствии с API 526 для защиты технологических установок от превышения допустимого давления.
Клапан предназначен для работы в нефтегазовой, нефтехимической и химической промышленности, в системах технических газов и других процессах с высокими давлениями и температурами. LESER позиционирует Type 526 как решение для высоких давлений, коррозионных сред и противодавления до 50%.
Технические характеристики
| Параметр | LESER Type 526 |
| Стандарт | API 526 |
| Тип | Пружинный предохранительный клапан |
| Номинальный диаметр | DN 25–200 |
| ASME | NPS 1–8 |
| Orifice | D–T |
| Давление настройки по CE | 0,12–400 бар |
| Давление настройки по ASME | 1–414 бар |
| Температура по CE | −270…+550 °C |
| Температура по ASME | −268…+538 °C |
| Вход DIN EN 1092 | PN 16–400 |
| Вход ASME B16.5 | Class 150–2500 |
| d₀ | 14–161,5 мм |
| A₀ | 154–20 485 мм² |
| Сильфон | INCONEL® 625 LCF, опция |
| Уплотнение седла | Металл, уплотнительная пластина, O-ring |
Материалы корпуса
Для Type 526 доступны стандартные и высоколегированные материалы, включая:
- 1.0619 / SA 216 WCB;
- 1.4408 / SA 351 CF8M;
- 1.7357 / SA 217 WC6;
- SA 352 LCB;
- SA 351 CF3M;
- Duplex SA 995 Gr 4A CD3MN;
- Monel SA 494 M35-1;
- Hastelloy SA 494 CX2MW.
Конструктивные особенности
Type 526 имеет стандартизированные по API 526 присоединительные размеры и проходные сечения. LESER применяет закаленные диски, частично стеллитированные седла и защиту сильфона для повышения срока службы. Производитель также заявляет технологию Nanotightness, обеспечивающую герметичность выше требований API 527.
Сильфонное исполнение позволяет компенсировать влияние противодавления и дополнительно изолировать пружинный механизм от рабочей среды.
Применение
LESER Type 526 применяется в:
- нефтегазовой промышленности;
- нефтехимических установках;
- химических производствах;
- системах технических газов;
- высокотемпературных процессах;
- установках высокого давления;
- системах с коррозионными рабочими средами.
Подбор
При подборе Type 526 необходимо учитывать давление настройки, рабочую и расчетную температуру, состав и фазовое состояние среды, требуемую пропускную способность, постоянное и переменное противодавление, Orifice, класс фланцев и материал исполнения.
Для расчета производитель использует программу VALVESTAR®.
АО «ИРИМЭКС» осуществляет технический подбор и поставку LESER Type 526 по параметрам технологического процесса.
