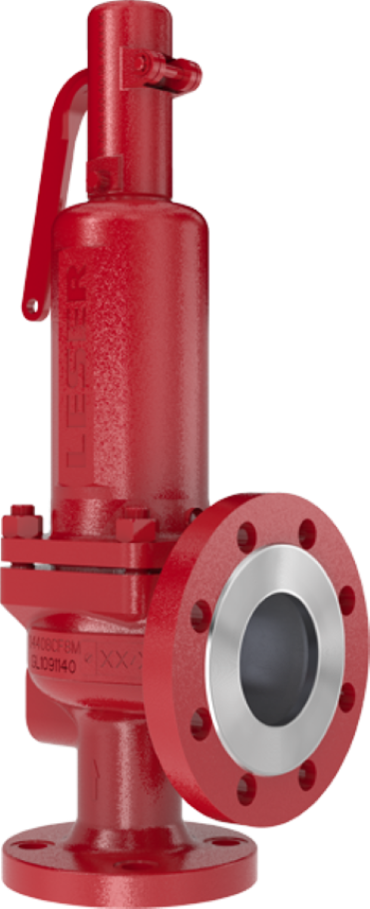

LESER Type 424 — пружинный предохранительный клапан серии S&R, предназначенный для защиты парогенераторов с избыточным давлением до 1 бар.
Клапан выпускается в широком диапазоне размеров DN 25–150, что позволяет применять одну серию как на небольших, так и на крупных отопительных и парогенерирующих установках.
Технические характеристики
|
Параметр
|
LESER Type 424 |
| Серия | S&R |
| Назначение | Парогенераторы |
| Давление настройки CE | 0,5–1 бар |
| Максимальная температура | +120 °C |
| Orifice | G−–Q |
| DN | 25–150 |
| NPS | 1–6 |
| Входной класс | PN 16 |
| d₀ | 23–125 мм |
| A₀ | 416–12 272 мм² |
| Материал корпуса | 0.6025 |
| Сильфон | EPDM |
| Уплотнение седла | металлическое |
| Нагрузка | пружинная |
| Присоединение | фланцевое DIN EN 1092 |
Конструкция и принцип работы
Type 424 является традиционным пружинным предохранительным клапаном. При достижении установленного давления усилие рабочей среды преодолевает усилие пружины, клапан открывается и сбрасывает избыточное давление.
После снижения давления клапан автоматически закрывается и вновь обеспечивает герметичность системы.
Основные преимущества
Для Type 424 характерны большой диапазон размеров DN 25–150, проходные сечения до Orifice Q и простая механическая конструкция без внешнего источника энергии.
Клапан специально ориентирован на низконапорные парогенераторы и стандартизированные системы отопительной техники. LESER указывает соответствие требованиям TRD 721 и DIN EN ISO 4126-1 в соответствующих исполнениях.
Области применения
LESER Type 424 предназначен прежде всего для:
- парогенераторов;
- паровых систем низкого давления;
- отопительной техники;
- инженерных систем зданий;
- оборудования с избыточным давлением до 1 бар.
Подбор LESER Type 424
При подборе необходимо учитывать давление настройки, температуру, производительность парогенератора, требуемую пропускную способность и номинальный диаметр.
АО «ИРИМЭКС» осуществляет технический подбор и поставку LESER Type 424 для парогенераторов и отопительных систем.
