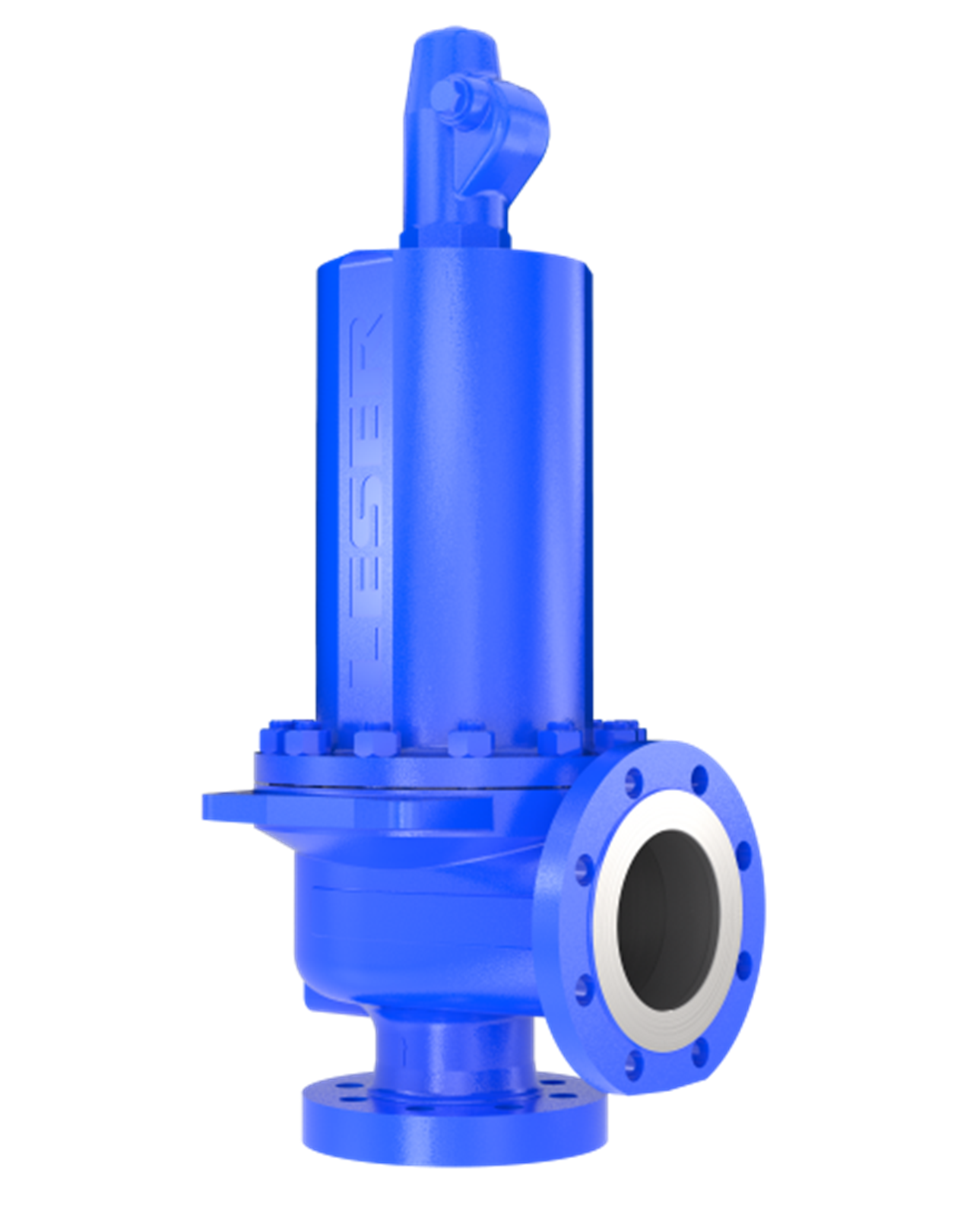

LESER Type 455 / 456 — полноподъёмные пружинные предохранительные клапаны High Performance для тяжелых промышленных условий и систем повышенного давления.
Серия рассчитана на давление настройки 2,5–100 бар, температуру по CE до +550 °C и номинальные диаметры DN 25–100. В конструкции используется интегрированное седло — rolled-in seat / semi-nozzle.
Технические характеристики
|
Параметр
|
LESER Type 455 / 456 |
| Конструкция | Полноподъёмный пружинный клапан |
| DN | 25–100 |
| ANSI | NPS 1–4 |
| Давление настройки | 2,5–100 бар |
| Температура CE | −85…+550 °C |
| Температура ASME | −29…+538 °C |
| Вход DIN | PN 63–160 |
| Вход ASME | Class 150–1500 |
| Проход | Orifice F+–N+ |
| d₀ | 20–74 мм |
| A₀ | 314–4301 мм² |
| Материалы корпуса | 1.0619, 1.4581, 1.7357 |
| ASTM | SA 216 WCB, SA 351 CF10M, SA 217 WC6 |
| Сильфон | Нержавеющая сталь, опция |
| Седло | Металлическое, уплотнительная пластина или O-ring |
Исполнения
Различие Type 455 и Type 456 связано в том числе с исполнением верхней части клапана: в каталоге LESER показан Type 455 с открытым кожухом и рычагом, а Type 456 — с закрытым кожухом в разных вариантах, включая колпак, герметизированный рычаг и сильфонную конструкцию.
Преимущества
- работа при давлении настройки до 100 бар;
- температура до +550 °C;
- высокая пропускная способность;
- компактнее Full Nozzle решения при сопоставимых задачах;
- широкий выбор материалов корпуса;
- мягкое или металлическое седло;
- сильфон для компенсации противодавления;
- фланцы DIN и ASME;
- удобство обслуживания.
LESER рекомендует 455/456 для случаев, когда требуется высокая пропускная способность при 2,5–100 бар и конструкция с интегрированным седлом является достаточной.
Применение
Клапаны применяются в химической и нефтехимической промышленности, энергетике, системах технических газов, LNG/LPG, судостроении и других тяжелых промышленных условиях.
Стандарты и допуски
Доступны исполнения по PED / DIN EN ISO 4126-1, AD 2000, ASME Section VIII Div. 1, а также CRN, EAC и другим требованиям в зависимости от заказа.
Подбор
Для корректного выбора необходимо предоставить рабочую среду, давление настройки, рабочую и расчетную температуру, требуемый расход, допустимое противодавление, DN, класс фланцев и требуемый материал.
АО «ИРИМЭКС» осуществляет технический подбор и поставку LESER Type 455 / 456.
