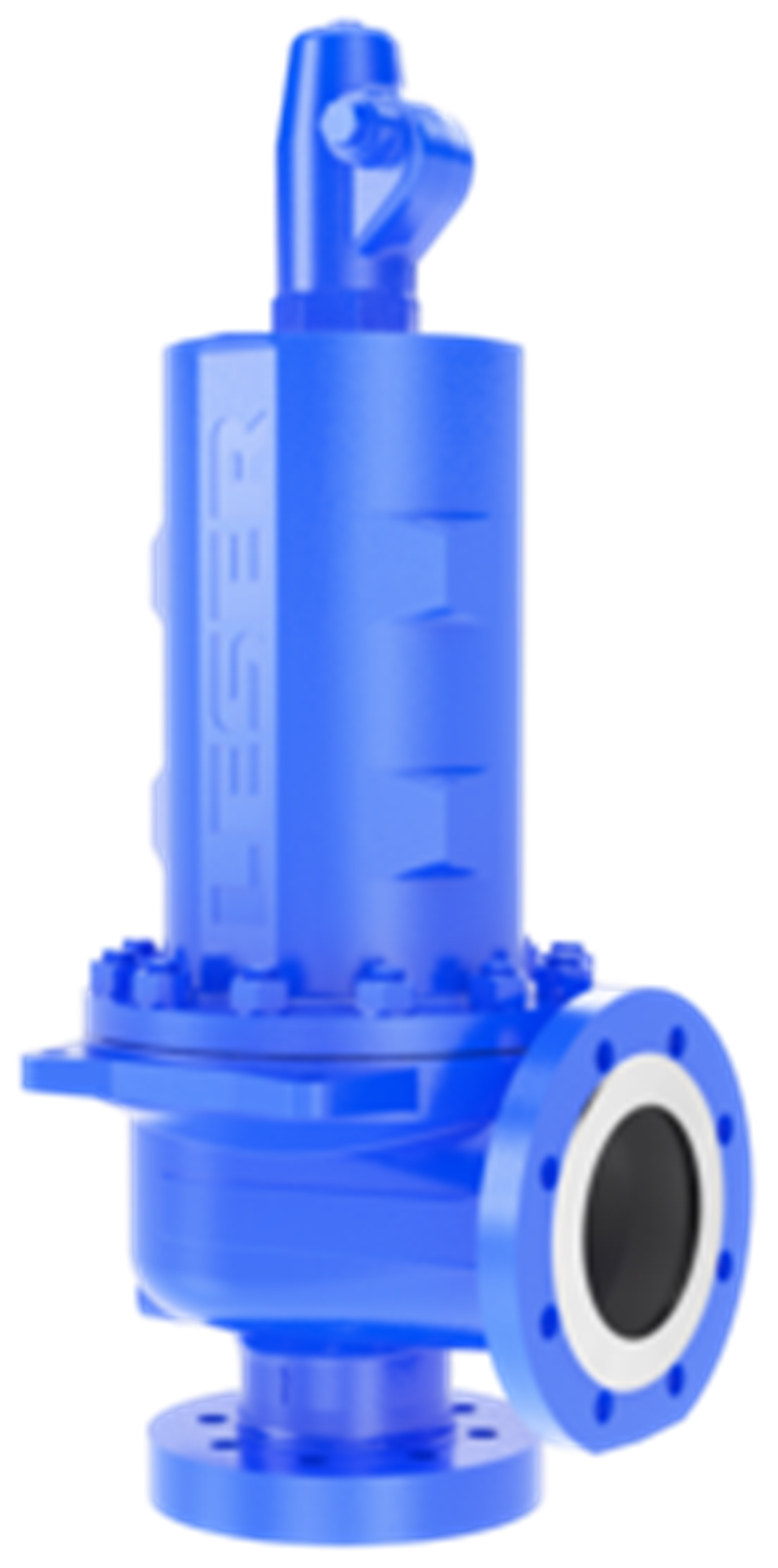

LESER Type 457 / 458 — полноподъёмные пружинные предохранительные клапаны High Performance с отдельным соплом Full Nozzle для высоких давлений и тяжелых условий эксплуатации.
Серия рассчитана на давление настройки до 300 бар, температуру по CE до +550 °C и выпускается в диапазоне DN 25–150. LESER рекомендует ее в случаях, где проектом требуется отдельное сопло либо необходимо обеспечить высокую пропускную способность при высоком давлении.
Технические характеристики
|
Параметр
|
LESER Type 457 / 458 |
| Конструкция | Full lift, Full Nozzle |
| DN | 25–150 |
| ANSI | NPS 1–6 |
| Давление настройки | 2,5–300 бар |
| Температура CE | −85…+550 °C |
| Температура ASME | −29…+538 °C |
| Вход DIN | PN 16–250 |
| Вход ASME | Class 150–1500 |
| Orifice | E–Q |
| d₀ | 15–110 мм |
| A₀ | 177–9503 мм² |
| Материалы корпуса | 1.0619, 1.4581, 1.7357 |
| ASTM | SA 216 WCB, SA 351 CF10M, SA 217 WC6 |
| Сильфон | Нержавеющая сталь, опция |
| Уплотнение | Металл, уплотнительная пластина или O-ring |
Конструкция Full Nozzle
Главная особенность серии — отдельное сопло, через которое проходит рабочая среда. Это снижает контакт среды с корпусом клапана и делает конструкцию особенно подходящей для высоких давлений и применений, где Full Nozzle прямо требуется спецификацией проекта.
Преимущества
- давление настройки до 300 бар;
- Full Nozzle;
- DN до 150;
- температура до +550 °C;
- высокая пропускная способность;
- DIN PN до 250;
- ASME до Class 1500;
- нержавеющий сильфон как опция;
- металлические и мягкие варианты уплотнений;
- применение в тяжелых условиях.
LESER прямо позиционирует серию для high capacity at high pressures и ситуаций, где конструкция с отдельным соплом является обязательной.
Применение
LESER Type 457 / 458 применяются в химической, нефтехимической и энергетической промышленности, системах технических газов, LNG/LPG и других высоконапорных установках. У производителя Type 458, например, приводится как решение для водородных процессов с давлением настройки порядка 30 бар.
Стандарты и допуски
Серия доступна в исполнениях по PED / DIN EN ISO 4126-1, AD 2000, ASME Section VIII Div. 1, а также с международными и региональными одобрениями в зависимости от исполнения.
Подбор
Для подбора Type 457 / 458 необходимо предоставить рабочую среду, давление настройки, расчетную температуру, требуемую пропускную способность, противодавление, размеры входа и выхода, стандарт фланцев, класс давления и материал исполнения.
АО «ИРИМЭКС» осуществляет технический подбор и поставку предохранительных клапанов LESER Type 457 / 458 для высоконапорных промышленных систем.
