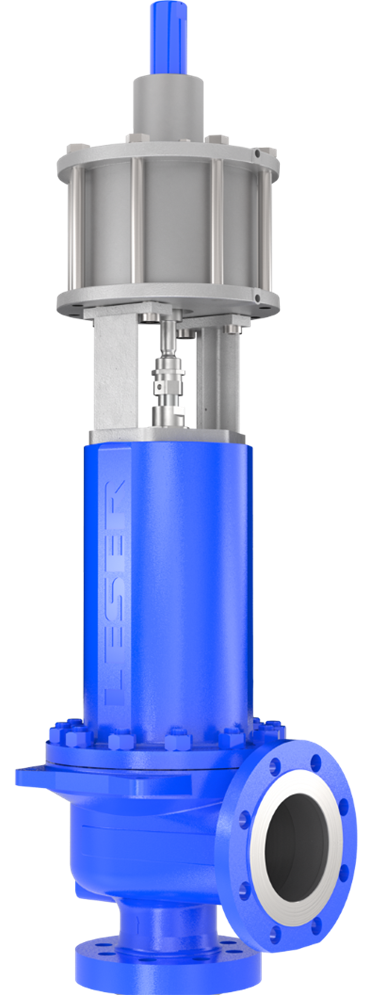

LESER Type 712 — пневматическая система дополнительного нагружения серии High Efficiency для пружинных предохранительных клапанов.
Система создаёт дополнительное закрывающее усилие на штоке клапана при помощи сжатого воздуха. Это позволяет предохранительному клапану сохранять высокую герметичность вплоть до давления настройки и эксплуатировать защищаемую установку при давлении до 97% от установленного давления срабатывания.
Технические характеристики
| Параметр | LESER Type 712 |
| Серия | High Efficiency |
| Исполнение | пневматическое дополнительное нагружение |
| Давление настройки CE | 0,1–250 бар |
| Давление настройки ASME | 0,1–250 бар |
| Температура CE | −40…+550 °C |
| Температура ASME | −40…+538 °C |
| Orifice | D–T |
| DN | 25–400 |
| NPS | 1–16 |
| DIN | PN 10–400 |
| ASME | Class 150–2500 |
| d₀ | 14–295 мм |
| A₀ | 154–68 347 мм² |
| Сильфон | нержавеющая сталь / Inconel 625 LCF |
| Уплотнение седла | мягкое, металлическое, sealing plate |
Технические диапазоны приведены по текущей странице LESER Type 712.
Принцип работы
В нормальном режиме пневматический привод дополнительно прижимает затвор к седлу. Дополнительное закрывающее усилие суммируется с усилием основной пружины предохранительного клапана.
Система контролирует давление защищаемого оборудования через независимые линии отбора давления. При достижении установленного значения дополнительное нагружение снимается, и клапан открывается согласно своей основной пружинной характеристике.
Преимущества Type 712
LESER указывает возможность эксплуатации системы при рабочем давлении до 97% давления настройки, полную герметичность вплоть до давления срабатывания и возможность работы при противодавлении свыше 50% в соответствующей конфигурации.
За счёт более быстрого процесса открытия и закрытия сокращается время сброса рабочей среды, уменьшаются потери продукта и шум.
Конструкция системы
Типовая LESER SLS включает:
пневматический привод Type 702, блок управления Type 712, предохранительный клапан, линии отбора давления и соединительные линии пневматической системы. LESER предусматривает три линии отбора давления для обеспечения резервирования согласно принципам ISO 4126-5.
Совместимость с клапанами
В официальной технической информации LESER система дополнительного нагружения указывается, в частности, для предохранительных клапанов Type 441, Type 457 и Type 526 в соответствующих размерах и конфигурациях.
Применение
LESER указывает для системы отрасли:
химическая промышленность, энергетика, целлюлозно-бумажная промышленность и производство мочевины. Более широкая техническая документация LESER также относит SLS к нефтегазовым, нефтехимическим, LNG/LPG и общепромышленным применениям.
АО «ИРИМЭКС» осуществляет подбор LESER Type 712 с учетом существующего или проектируемого предохранительного клапана и параметров технологической установки.
