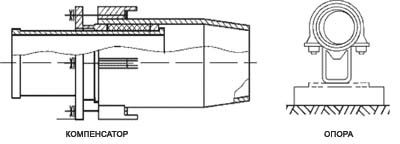

Односторонние сальниковые компенсаторы

Сальниковые компенсаторы предназначены для компенсации термических деформаций трубопроводов тепловых сетей.

Сальниковые компенсаторы разработаны для трубопроводов водяных и паровых тепловых сетей с параметрами воды и пара до Рраб ≤ 2,5МПа (25 кгс/см2) при температуре воды до 200 ºС и при температуре пара до 300 ºС, при этом односторонние сальниковые компенсаторы - для условных проходов от Ду 100 до Ду 1400мм, а двухсторонние сальниковые компенсаторы – от Ду 100 до Ду 800мм.

Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода компенсатора.

Материально, в зависимости от климатических районов строительства трубопроводов и их эксплуатации, согласно ГОСТ15150-69, сальниковые компенсаторы изготавливаются из сталей Ст3сп5, Ст20, 09Г2С.

Преимуществом сальниковых компенсаторов является их бОльшая компенсирующая способность по сравнению с остальными типами компенсаторов.

При давлениях отличных от приведенных в таблице, расчетные силы трения следует пересчитывать по рабочему давлению Рраб пропорционально отношению Рраб/Ру. Расчетная сила трения на неподвижную опору для двухсторонних сальниковых компенсаторов принимается по расчетной силе трения, для односторонних сальниковых компенсаторов с коэффициентом 0.3

Пример условного обозначения одностороннего сальникового компенсатора Dy 500 мм Ру 16 кгс/см2. с компенсирующей способностью 300 мм (для спецификаций): КОМПЕНСАТОР САЛЬНИКОВЫЙ 500-16 Т1.17

Изготавливаются опоры: неподвижные; скользящие; скользящие хомутовые; диэлектрические.

№ п/п

Обозначение

Проход условный трубопровода, Dy

Давление условное Ру кгс/кв.см.

Компенсирующая способность

Масса, кг

1

2

3

4

5

6

1

Т1.01.00.000.СБ

100

до 25

250

20.5

2

Т1.02.00.000.СБ

120

до 25

250

27.7

3

Т1.03.00.000.СБ

150

до 25

250

41.4

4

Т1. 04.00.000.СБ

170

до 25

250

46.6

5

Т1. 05.00.000.СБ

200

до 25

200

86.3

6

Т1. 06.00.000.СБ

200

до 25

400

103.9

7

Т1. 07.00.000.СБ

250

до 25

200

120.9

8

Т1. 08.00.000.СБ

250

до 25

400

134.8

9

Т1. 09.00.000.СБ

300

до 25

200

142.3

10

Т1. 10.00.000.СБ

300

до 25

400

176.8

11

Т1. 11.00.000.СБ

350

до 25

200

160.6

12

Т1. 12.00.000.СБ

350

до 25

400

190.5

13

Т1. 13.00.000.СБ

400

до 25

300

193.1

14

Т1. 14.00.000.СБ

400

до 25

500

229.5

15

Т1. 15.00.000.СБ

450

до 25

300

208.0

16

Т1. 16.00.000.СБ

450

до 25

500

246.7

17

Т1. 17.00.000.СБ

500

до 16

300

276.1

18

Т1. 18.00.000.СБ

500

до 16

500

320.6

19

Т1. 19.00.000.СБ

600

до 16

300

349.6

20

Т1. 20.00.000.СБ

600

до 16

500

408.8

21

Т1. 21.00.000.СБ

700

до 16

300

416.7

22

Т1. 22.00.000.СБ

700

до 16

500

488.3

23

Т1. 23.00.000.СБ

800

до 16

300

492.0

24

Т1. 24.00.000.СБ

800

до 16

500

577.6

25

Т1. 25.00.000.СБ

900

до 16

350

623.6

26

Т1. 26.00.000.СБ

900

до 16

600

754.6

27

Т1. 27.00.000.СБ

1000

до 16

350

702.2

28

Т1. 28.00.000.СБ

1000

до 16

600

853.8

29

Т1. 29.00.000.СБ

1200

до 16

350

950.3

30

Т1. 30.00.000.СБ

1200

до 16

600

1139.5

31

Т1. 31.00.000.СБ

1400

до 16

350

1239.7

32

Т1. 32.00.000.СБ

1400

до 16

600

1503.8

33

Т1. 33.00.000.СБ

500

до 25

300

330.2

34

Т1. 34.00.000.СБ

500

до 25

500

382.6

35

Т1. 35.00.000.СБ

600

до 25

300

398.1

36

Т1. 36.00.000.СБ

600

до 25

500

458.7

37

Т1. 37.00.000.СБ

700

до 25

300

500.5

38

Т1. 38.00.000.СБ

700

до 25

500

585.5

39

Т1. 39.00.000.СБ

800

до 25

300

595.0

40

Т1. 40.00.000.СБ

800

до 25

500

696.8

41

Т1. 41.00.000.СБ

900

до 25

350

754.3

42

Т1. 42.00.000.СБ

900

до 25

600

914.0

43

Т1. 43.00.000.СБ

1000

до 25

350

921.8

44

Т1. 44.00.000.СБ

1000

до 25

600

1124.3

45

Т1. 45.00.000.СБ

1200

до 25

350

1292.9

46

Т1. 46.00.000.СБ

1200

до 25

600

1565.2

47

Т1. 47.00.000.СБ

1400

до 25

350

1715.4

48

Т1. 48.00.000.СБ

1400

до 25

600

1994.7
