Перистальтические насосы второго поколения базового типа в корпусе из инженерного ABS пластика обтекаемой конструкции. Диапазон частоты вращения: 0,5-600 об/мин, обеспечивается совместимость с различными перекачивающими головками. Диапазон подачи: 0,00034-3600 мл/мин (см. далее подробные значения в зависимости от выбранной модели перекачивающей головки и типоразмера трубки). Управление с помощью мембранной клавиатуры, различные интерфейсы для внешнего управления обеспечивают возможность выбора. Поддерживаются интерфейсы RS232, RS485 и стандартный протокол передачи данных MODBUS, что позволяет легко подключаться к ПК, ПЛК, интерфейсу «пользователь-машина» и другому оборудованию.
Особенности и возможности
- Сенсорная клавиатура позволяет не только вручную изменять частоту вращения, но также реализовать автоматическое управление через соответствующий интерфейс для внешнего управления.
- Кнопка включения максимальной быстроты действия: функция быстрого опорожнения и наполнения.
- Функция настройки работы по времени, интервал свободного задания времени 0,5-999 с, можно использовать для простого дозирования.
- Интерфейсы для внешнего управления внутренне изолированы. В качестве внешнего управляющего сигнала можно использовать активный или пассивный сигнал по своему усмотрению.
- Интерфейсы RS232 и RS485. Управлять насосом можно с ПК и отладочного ПО через интерфейс последовательной передачи данных RS232 и выполнять пуск и останов насоса, изменять направление и частоту вращения. Для реализации функции наполнения и дозирования. Кроме того, через этот интерфейс можно выводить сигнал рабочего стояния насоса в ответ на запрос внешнего управления.
- Электронная система привода с хорошими рабочими характеристиками, эффективное охлаждение, тихая стабильная работа, функция сохранения данных в памяти при отключении питания.
- Функция эффективной защиты от помех, конструкция рассчитана на широкий диапазон питающего напряжения, пригодна для сложных условий подачи питания.
Печатная плата покрыта специальным трехслойным покрытием, защищающим от пыли, влаги, коррозии и обеспечивающим антистатический эффект.
Технические характеристики
|
Диапазон частоты вращения |
LabM1: 0,5-150 об/мин |
|
Дискретность частоты вращения |
0,1 об/мин |
|
Угол обратного всасывания |
0-360° |
|
Диапазон настройки работы по времени |
0,5 с - 999 с |
|
Давление на выходе |
0,1 МПа (трубка с толщиной стенки 0,86-1,0 мм) |
|
Тип электродвигателя |
Шаговый электродвигатель |
|
Электронная система |
Shenchen-Nx-CIR |
|
Система управления |
Shenchen-Nx-EMB |
|
Дисплей |
Экран на светодиодах |
|
Способ управления |
Мембранная клавиатура |
|
Внешний сигнал управления частотой вращения |
0-5 В, 0-10 В, 4-20 мА по выбору |
|
Сигналы: старт/стоп, изменение направления |
Пассивный сигнал переключения, например, |
|
Интерфейс связи |
RS232/RS485 с поддержкой протокола MODBUS |
|
Выходной интерфейс |
Вывод рабочего состояния электродвигателя |
|
Электропитание |
220 В ±10 %, 50/60 Гц |
|

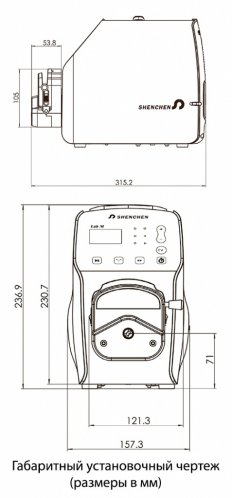

Габариты электропривода, ДхШхВ |
261,4 х 157,3 х 230,7 мм |
|
Масса электропривода |
4,40 кг |
|
Потребляемая мощность |
<50 Вт |
|
Температура окружающего воздуха |
0-40 °C |
|
Относительная влажность |
<80% |
|
Степень пыле-влагозащиты |
IP31 |
Комплектация насоса и диапазон расхода
|
Дозирующие перистальтические насосы |
Электропривод и частота вращения |
||||
|
LabM1/ LabV1-III |
LabM3/ LabV3-III |
LabM6/ LabV6-III |
|||
|
0,5 - 150 об/мин |
0,5 - 350 об/мин |
0,5 - 600 об/мин |
|||
|
Головка |
Трубка |
Производительность, мл/мин |
|||
|
YZ1515x |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,035 - 570 |
0,035 - 1330 |
0,035 - 2280 |
|
|
YZ2515x |
15#, 24# |
0,85 - 435 |
0,85 - 1015 |
0,85 - 1740 |
|
|
AMC1-AMC12 (10) |
Внутренний диаметр: 0,13-3 мм |
0,0002 - 45,43 (рекомендуемая рабочая частота вращения ≤150 об/мин) |
|||
|
AMC1-AMC12 (6) |
0,0002 - 60,11 (рекомендуемая рабочая частота вращения ≤150 об/мин) |
||||
|
SN25 |
24# |
1,25 - 375 |
1,25 - 875 |
1,25 - 1500 |
|
|
SN15-14 |
14# |
0,12 - 36 |
0,12 - 84 |
0,12 - 144 |
|
|
SN15-16 |
16# |
0,44 - 132 |
0,44 - 308 |
0,44 - 528 |
|
|
EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0267 - 645 |
0,0267 - 1505 |
0,0267 - 2580 |
|
|
EasyPump II/IV |
15#, 24#, 35#, 36# |
0,9 - 775 |
0,9 - 1808 |
0,9 - 3100 |
|
|
EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0267 - 295 |
0,0267 - 688 |
0,0267 - 1180 |
|
Для корректного подбора перистальтического насоса и комплектующих к нему обращайтесь к инженерам. Несмотря на то, что принцип действия перистальтических насосов относительно прост, существует целый ряд особенностей подбора привода насосов, перекачивающих головок и трубок в зависимости от необходимой скорости перекачивания, объема доз, вязкости жидкости и т.д. Наши специалисты помогут правильно учесть эти особенности при выборе насоса для того что бы Вы получили оптимальное решение для Вашей задачи.
