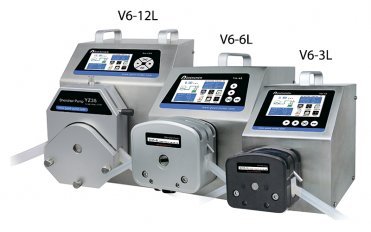

Промышленные перистальтические насосы с функцией калибровки серии V6

Промышленные перистальтические насосы с калибровкой расхода и развитой логикой с сервоэлектроприводом и цветным сенсорным дисплеем 4,3 дюйма. Диапазон частоты вращения: 0,1-600 об/мин. Диапазон расхода: 0,000211-12 л/мин. Динамическое отображение состояния перекачивания: на одном экране отображаются показания расхода, конфигурация системы и осуществляется настройка параметров. Настраиваемая калибровка и функция микронастройки дозатора в реальном времени.

Три режима работы: фиксированный объем, фиксированные длительность и объем, пуск и останов таймером позволяют удовлетворять различным требованиям к перекачиванию и дозированию. Уникальный выходной сигнал рабочего состояния электродвигателя можно использовать для другого оборудования, осуществляющего мониторинг рабочего состояния перистальтического насоса. Для вашего выбора предусмотрены различные режимы внешнего управления, в том числе программируемый режим внешнего управления. Эти насосы поддерживает интерфейсы RS232 и RS485, а также стандартный протокол передачи данных MODBUS, что позволяет осуществлять внешнее управление в самых разных производственных условиях. Это наилучший выбор для высокотехнологичных промышленных производств, где требуется перекачка жидкости при высоком расходе, точном дозировании и программном управлении. Так же благодаря возможности работы с толстостенными трубками большого объема, эти насосы идеальный выбор для перекачивания и дозирования вязких жидкостей, таких как глицерин.

Перистальтические насосы серии V6 сертифицированы, в том числе в России, для применения в фармацевтической промышленности (Сертификат соответствия РОСС RU.32623.ОС11.0981, Правила производства и контроля качества лекарственных средств), имеют положительное санитарное заключение ФМБА России для применения в фармацевтической, пищевой и косметологической промышленностях.

Большинство моделей насосов Innofluid имеют полностью русифицированное меню

Особенности и возможности

• Промышленный цветной дисплей с диагональю сенсорного экрана 4,3 дюйма с высоким качеством изображения.
• Сервоэлектропривод: прецизионное управление, большая мощность, низкая вибрация и тихая работа.
• В электронной системе используются промышленные микросхемы, стабильно работающие с высокой вычислительной производительностью.
• Полностью русифицированная операционная система.
• Настраиваемая функция калибровки: возможность калибровки расхода и объема дозирования, обеспечивает точный расход.
• Функция дозирования фиксированного объема: после включения этой функции перистальтический насос начнет перекачивать объем жидкости и автоматически остановит работу при достижении заданного объема. Во время этого процесса можно изменять подачу по своему усмотрению.
• Функция дозирования: после включения этой функции перистальтический насос будет перекачивать жидкость в предварительно заданном объеме в течение предварительно заданного времени с настроенными паузами между каждой дозой. Функция используется для разлива жидких продуктов на небольших и средних производствах.
• Функция пуска и останова таймером: можно свободно задавать моменты пуска и останова насоса.
• Разнообразные функции внешнего управления: помимо пуска/останова, изменения направления, регулирования частоты вращения и интерфейса RS485/RS232 в насосе предусмотрена программируемая функция внешнего управления для удовлетворения специальных требований к управлению в промышленных условиях.
• Схема расположения выводов для внешних сигналов управления
• Функция микронастройки в реальном времени. Если во время работы происходит механическое повреждение трубки вследствие трения или усталости материала, можно использовать функцию микронастройки в реальном времени для регулирования расхода без остановки насоса.
• Уникальная по точности технология контроля угла поворота обеспечивает высокую точность разлива с дозированием.
• Функция быстрого наполнения позволяет не только промывать трубку, но и быстро заполнять ее жидкостью.
• Система автоматического регулирования температуры эффективно снижает уровень шума работающего вентилятора.
• Функция сохранения данных при выключении питания сохраняет действующие значения параметров своевременно, безопасно и надежно.
• Функция эффективной защиты от помех, конструкция рассчитана на широкий диапазон питающего напряжения, пригодна для сложных условий подачи питания.
• Печатная плата покрыта специальным трехслойным покрытием, защищающим от пыли, влаги, коррозии и обеспечивающим антистатический эффект.
• Корпус из нержавеющей стали марки AISI 304 соответствует требованиям GMP и предназначен для использования на фармацевтических производствах. При этом использована технология бесшовной сварки, чтобы избежать просачивания случайно пролитой на корпус жидкости для защиты печатной платы, установленной внутри корпуса.
• Головки насоса DZ25-3L, DZ25-6L и YZ35 из алюминиевого сплава, ролики из нержавеющей стали марки AISI 304 изготовлены с высокой точностью, характеризуются высокой жесткостью и надежным функционированием. На выбор также предлагаются головки из полимерного материла с механической частью из нержавеющей стали.

Перистальтические насосы серии V имеют несколько различных интерфейсов для внешнего управления и способны удовлетворять требованиям для сопряжения с разнообразным оборудованием.

Описание интерфейса внешнего управления

1. Выводы для входных аналоговых сигналов: выберите внешний сигнал регулирования частоты вращения в окне настройки внешнего управления. Включите функцию внешнего регулирования частоты вращения для изменения диапазона частоты вращения двигателя посредством аналогового сигнала.
2. Внутренне изолированный вывод 5 В постоянного тока.
3. Выводы для внешних входных активных сигналов управления пуском/остановом, изменением направления.
4. Вывод для внешнего входного пассивного сигнала управления пуском/остановом.
5. Выводы для выходного сигнала рабочего состояния двигателя: вывод текущего рабочего состояния двигателя.
6. Интерфейс RS232: выберите RS232 в окне настройки интерфейса связи, чтобы задействовать эти выводы.
7. Интерфейс RS485: выберите RS485 в окне настройки интерфейса связи, чтобы задействовать эти выводы.

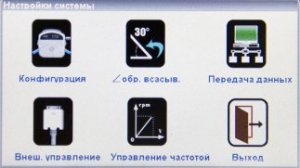

Окно настройки внешнего управления перистальтическим насосом серии V

Выбор внешнего сигнала управления пуском/остановом, изменением направления

1. Можно включить или отключить управление пуском/остановом или изменением направления внешним сигналом переключения.
2. В зависимости от условий можно выбрать режим управления: импульсный сигнал или по уровню.
3. Можно включить или отключить управление от ножной педали.
4. В зависимости от главного оборудования, используемого пользователем для управления, можно выбрать подходящий высокий уровень сигнала переключения: 5 (заводская настройка), 12, 24 В.

Настройка внешнего регулирования частоты вращения

1. В зависимости от условий можно выбрать тип аналогового сигнала: 0-5, 0-10 В или 4-20 мА.
2. После выбора типа сигнала можно выбрать максимальную и минимальную частоты вращения, соответствующие максимальному и минимальному уровням сигнала в зависимости от фактических условий, чтобы работать в диапазоне частоты вращения, необходимом пользователю.
3. Предел рабочей частоты вращения предусмотрен для ситуации, когда линейное соотношение между амплитудой аналогового сигнала и частотой вращения остается постоянным, и задает максимальную рабочую частоту вращения перистальтического насоса. Настройка этого параметра поможет предотвратить аварийную ситуацию во время работы из-за внезапного изменения объема перекачиваемой жидкости в результате внезапного изменения амплитуды внешнего аналогового сигнала.

Настройка передачи данных

1. Поддерживаются интерфейсы RS232 и RS485, любой из них можно выбрать в соответствующем окне ПО.
2. Поддерживаются различные скорости передачи данных: 2400, 4800, 9600 и 19200 бит/с.
3. Для управления можно выбрать стандартный протокол передачи данных MODBUS или протокол, разработанный компанией Innofluid (до 2024 г. Shenchen). Протокол передачи данных MODBUS удобен для сопряжения с главным компьютером, ПЛК или интерфейсом «пользователь-машина» на промышленном объекте, поддерживающими стандартный протокол передачи данных MODBUS. Протокол передачи данных, разработанный компанией Innofluid, удобен для сопряжения с микрокомпьютером на одной микросхеме или вышестоящим компьютером.

Технические характеристики

Комплектация насоса и диапазон подачи

Комплектация

Максимальное число перекачивающих головок и скорость вращения (и как следствие, подача) указаны для трубок из силикона. Для других материалов рекомендуем обращаться к инженерам компании.

Для корректного подбора перистальтического насоса и комплектующих к нему обращайтесь к инженерам. Несмотря на то, что принцип действия перистальтических насосов относительно прост, существует целый ряд особенностей подбора привода насосов, перекачивающих головок и трубок в зависимости от необходимой скорости перекачивания, объема доз, вязкости жидкости и т.д. Наши специалисты помогут правильно учесть эти особенности при выборе насоса для того что бы Вы получили оптимальное решение для Вашей задачи.
