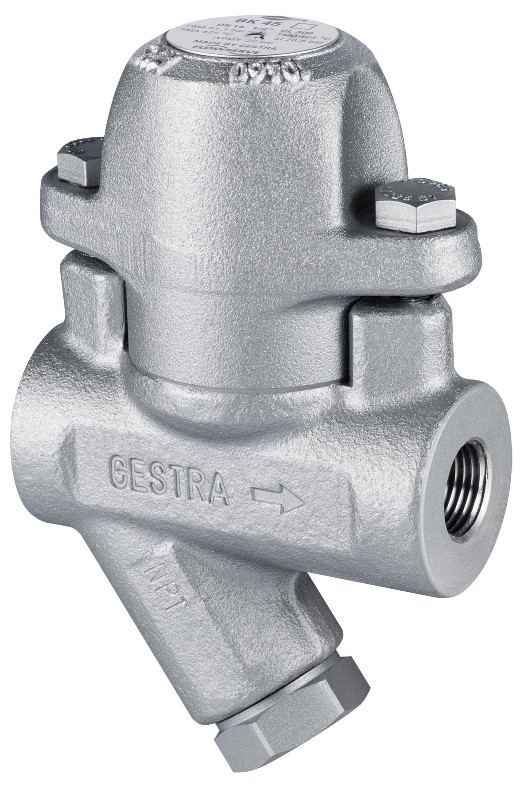

Термостатические конденсатоотводчики с биметаллическим регулятором из нержавеющей стали. Максимальное давление PN 630. Предназначены для работы в жестких условиях. Большой срок эксплуатации. Прочная конструкция. Не подвержены замерзанию. Устойчивы к гидроударам. Могут использоваться в качестве воздушника
- Износостойкий регулятор для самых суровых рабочих условий (устойчив к гидроударам и замерзанию).
 - Подходит для использования на перегретом паре.
 - Автоматический отвод воздуха (КО может использоваться в качестве автоматического воздухоотводчика в паровых системах).
 - Установка в любом положении (горизонтально и вертикально).
 - Ступенчатый плунжер выполняет роль обратного клапана.
 - Внутренние части из нержавеющей стали.
 - Ремонт без демонтажа из трубопровода.
 - Уплотнение металл-металл между корпусом и регулятором.
 - Δp до 250 бар.
 - Дополнительная опция: встраиваемый электрод для контроля работы КО типа BK45 (температура или пролет пара).

В незамкнутых нагревательных системах.
Дренаж:
- трубопроводов насыщенного пара;
 - трубопроводов перегретого пара;
 - пароспутников.

Также в качестве автоматического воздухоотводчика.
Термостатические конденсатоотводчики типа BK с биметаллическим регулятором из коррозионно-стойкой нержавеющей стали могут использоваться в качестве автоматических воздухоотводчиков.
Термостатический конденсатоотводчик для автоматического вентилирования паровых пространств и отвода неконденсируемых газов и паровоздушной смеси из паропроводов и теплообменников. Может потребоваться специальная настройка.
| ХАРАКТЕРИСТИКИ ПО ДАВЛЕНИЮ/ТЕМПЕРАТУРЕ | |||||||||
| Тип | PN/Class | dp макс [бар] | Материал | Макс. давление/ температура | Документация | ||||
| EN | ASTM | МРД [бар] | МРТ [°C] | p/T | [бар/°C] | ||||
| BK 45, BK 45U³) | PN 40 | 22 | 1.0460 | A105 | 40.0 | 450 | 27.6 / 300 |
			 13.1 / 450
			 |
			|
| BK 45, BK 45U³) | Class 300 | 22 | 1.0460 | A105 | 51.1 | 425 | 39.8 / 300 | 28.8 / 425 |
			 Техническое описание РУС Инструкция РУС  |

| BK 45-LT | Class 300 | 22 | - | SA350LF2 | 51.1 | 425 | 51.1 / −46) | 28.8 / 425 | |

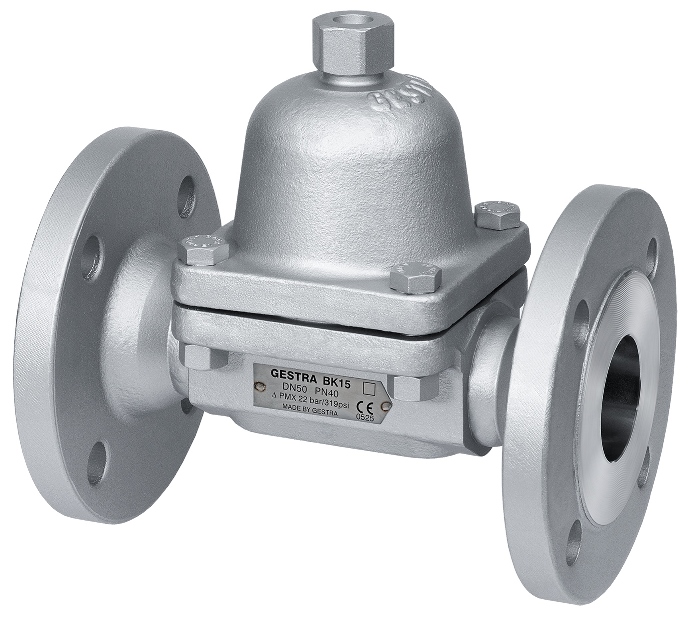

| BK 15 DN 40, 50 | PN 40 | 22 | 1.0460 | A105 | 40.0 | 450 | 27.6 / 300 | 13.1 / 450 | |
| BK 15 DN 40, 50 | Class 300 | 22 | 1.0460 | A105 | 51.1 | 425 | 39.8 / 300 | 28.8 / 425 |
			 Техническое описание РУС Инструкция РУС  |

| BK 46 | PN 40 | 32 | 1.5415 | A182-F1 | 40.0 | 450 | 39.0 / 250 | 27.6 / 450 | |
| BK 46 | Class 300 | 32 | 1.5415 | A182-F1²) | 51.7 | 450 | 41.1 / 250 | 29.8 / 450 |
			 Техническое описание РУС Инструкция РУС  |

| BK 37 | PN 63/100 | 45 | 1.5415 | A182-F1²) | 100.0 | 530 | 100.0 / 450 | 30.9 / 530 | |

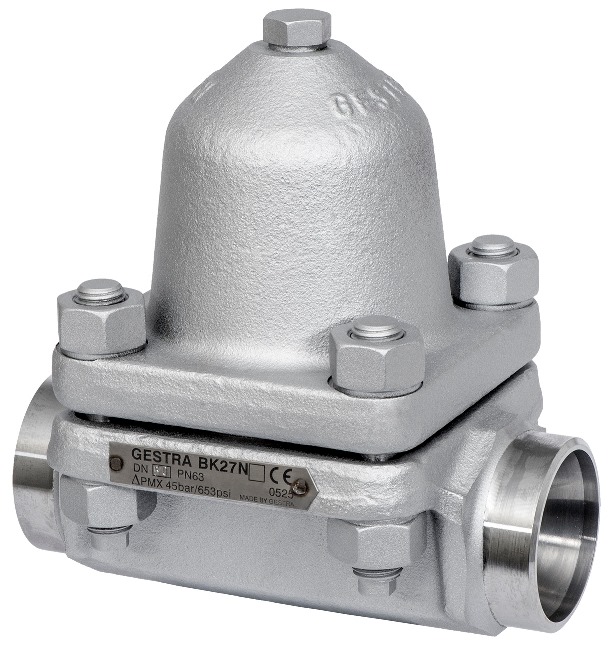

| BK 27N DN 40, 50 | PN 63 | 45 | 1.5415 | A182-F1²) | 63.0 | 500 | 47.6 / 300 | 25.8 / 500 | |
| BK 28 | PN 100 | 85 | 1.5415 | A182-F1²) | 181.0 | 530 | 100.0 / 450 | 30.9 / 530 | |
| BK 29 | PN 160 | 110 | 1.7335 | A182-F12 | 201.0 | 540 | 131.5 / 450 | 44.5 / 540 | |
| BK 212 | PN 630 | 275 | 1.7383 | A182-F22 | 630.0 | 540 | 447.0 / 500 | 261.0 / 540 | |
| BK 212-F91 | - | 275 | 1.4903 | A182-F91 | 775.0 | 580 | 607.0 / 500 | 205.0 / 580 | |
| BK 212-S | PN 630 | 275 | 1.7383 | A182-F22 | 630.0 | 580 | 289.0 / 540 | 163.0 / 580 | |
| BK 212-F91-S | - | 275 | 1.4903 | A182-F91 | 775.0 | 625 | 473.0 / 575 | 255.0 / 625 | |
| BK 212-1.4901 | - | 275 | 1.4903 | - | 800.0 | 650 | 418.0 / 600 | 207.0 / 650 | |
| BK 37-ASME | Class 400/600 | 45 | - | A182-F12 | 103.4 | 500 | 85.7 / 300 | 42.8 / 500 | |
| BK 28-ASME | Class 600 | 85 | - | A182-F12 | 103.4 | 500 | 85.7 / 300 | 50.6 / 500 | |
| BK 29-ASME | Class 900 | 110 | - | A182-F12 | 155.0 | 540 | 101.4 / 450 | 43.6 / 540 | |
| BK 212-ASME | Class 2500 | 275 | - | A182-F12 | 430.9 | 593 | 235.0 / 500 | 63.0 / 593 | |
1) Ограничения для корпуса/крышки. Эксплуатационные требования могут ограничить использование оборудования до более низких значений давления/температуры. Для получения подробной информации по предельным значениям давления/температуры в зависимости от типа присоединения и типа регулятора смотрите соответствующее техническое описание на интересующий Вас тип конденсатоотводчика.
2) Материал соответствует требованиям стандартов EN и ASTM.
| ВОЗМОЖНЫЕ ТИПЫ ПРИСОЕДИНЕНИЙ И СТРОИТЕЛЬНЫЕ ДЛИНЫ В ММ | ||||||
| Тип | Тип присоединения | Строительная длина (L) в мм | ||||
| DN 15 1/2" | DN 20 3/4" | DN 25 1" | DN 40 1 1/2" | DN 50 2" | ||
| BK 45 DN 15-25 BK 15 DN 40, 50  |
			Фланцы EN PN 40 Фланцы ASME 150¹) Фланцы ASME 300¹) Резьбовые муфты Муфты под сварку Концы под сварку в стык  |
			150 150 150 95 95 200  |
			150 150 150 95 95 200  |
			160 160 160 95 95 200  |
			230 230 230 130 130 250  |
			230 230 230 230 230 250  |

| BK 46 | Фланцы EN PN 40 Фланцы ASME 300 Резьбовые муфты Муфты под сварку  |
			150 150 95 95  |
			150 150 95 95  |
			160 160 95 95  |
			- - - -  |
			- - - -  |

| BK 37 BK 28  |
			Фланцы EN PN 63/100 Муфты под сварку Концы под сварку в стык  |
			210 160 160  |
			230 160 160  |
			230 160 160  |
			- - -  |
			- - -  |

| BK 29 | Фланцы EN PN 160 Муфты под сварку Концы под сварку встык  |
			210 160 160  |
			230 160 160  |
			230 160 160  |
			- - -  |
			- - -  |

| BK 212 ... | Муфты под сварку Концы под сварку встык  |
			330 330  |
			330 330  |
			330 330  |
			- -  |
			- -  |

| BK 37-ASME | Фланцы ASME 400/600 Муфты под сварку Концы под сварку в стык  |
			230 160 160  |
			230 160 160  |
			230 160 160  |
			- - -  |
			- - -  |

| BK 28-ASME | Фланцы ASME 400/600 Муфты под сварку Концы под сварку в стык  |
			230 160 160  |
			230 160 160  |
			230 160 160  |
			- - -  |
			- - -  |

| BK 29-ASME | Фланцы ASME 900/1500 Муфты под сварку Концы под сварку встык  |
			230 200 200  |
			230 200 200  |
			254 200 200  |
			- - -  |
			- - -  |

По вопросам технического подбора конденсатоотводчиков марки Gestra просим Вас обращаться в офис компании АО «ИРИМЭКС»: по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
