Трубопроводы для систем вентиляции и распределения сыпучих материалов Jacob

Компания Jacob задает мировые стандарты качества в сфере производства модульных трубопроводов на фланцевых соединениях. Производитель предлагает широкий ассортимент продуктов для быстрого и простого монтажа трубопроводов любого назначения. Компания выпускает изделия, которые используются в пищевой, химической, фармацевтической промышленности, на предприятиях деревообработки, а также для транспортировки сыпучих продуктов и т.д.

Общая информация

Современные трубопроводы Jacob имеют четырехслойное порошковое покрытие, обеспечивающее продуктам ряд неоспоримых преимуществ:

  • электростатическое заземление;
  • коррозионная стойкость;
  • соответствие требованиям пищевых производств;
  • продолжительный срок службы.

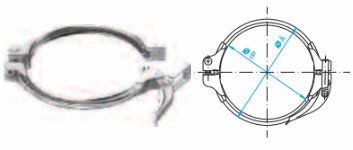

Сборка трубопроводов с помощью фирменных быстросъемных хомутов экономит время и затраты труда, облегчает обслуживание.

В ассортименте производителя:

  • трубы;
  • соединительные элементы;
  • сегменты и отводы труб;
  • ответвления;

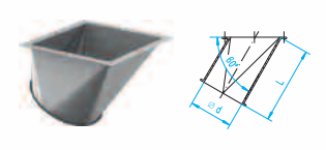

  • переходы;
  • детали контрольные;
  • детали регулирующие и запорные;
  • распределители двухпозиционные;
  • делители многопозиционные;
  • элементы крепления и комплектующие.

Трубы

Прямые трубы Jacob – это ассортимент изделий диаметром от 60 до 630 мм с кромкой 6 мм из различных материалов с толщиной стенки от 1 до 3 мм. Можно заказать изделия нестандартных размеров, самых разных цветов.

Зажимные трубы – простое решение для изготовления изделий особой длины на месте в рамках модульной системы.

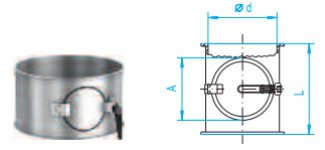

Вставные трубы доступны в различных вариантах длины и снабжены кольцевым уплотнением. Они вставляются в сварной трубопровод на необходимую глубину и фиксируются на месте зажимным кольцом. Это соединение не является взрывобезопасным. Допустимое избыточное давление составляет 100 мбар (1000 мм вод. ст., 10 000 Па).

Трубы с выпуском – идеальное решение для включения датчиков в модульную систему трубопроводов.

В стандартной комплектации Jacob предлагает компоненты труб длиной 200 мм с кромкой 6 мм, изготовленные из различных материалов, с разными патрубками. Сварные трубы – длина от 2 м до 12 м по запросу, кромка – 6 мм.

Модульные трубопроводные системы со свободными фланцами

Системы со свободными приварными фланцами предлагаются с трубами диаметром от 350 до 1600 мм из стали марок DC 04 (ST 1403), DC 01 (ST 1203), S 235 (ST 37), 1.4301, AISI 304 (X5CrNi1810). Внешнее покрытие – порошковая окраска, внутреннее – грунтовка. Толщина стенок труб и комплектующих – от 1 до 3 мм. В зависимости от толщины стенок, избыточное давление в системе может достигать 3 бар.

Системы монтируются в качестве вытяжки, пылеотсоса, работают в широком температурном диапазоне в контакте с веществами разной степени агрессивности.

Модульные системы удаления пыли и газов

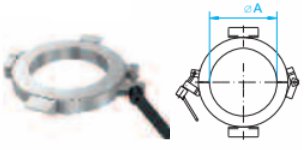

В каталоге Jacob можно подобрать весь спектр элементов для монтажа специальной системы вставных труб с направляющими кольцами. Все изделия соответствуют самым высоким стандартам качества и безопасности. В стандартном исполнении модульная система JACOB предполагает использование направляющих колец диаметром 100-400 мм. Сферами использования этих трубопроводов в первую очередь являются табачная и целлюлозная промышленность, где они применяется в качестве систем удаления пыли, и другие отрасли.

Модульные взрывобезопасные системы

Трубопроводы во взрывобезопасном исполнении рассчитаны на 10 атм, сопровождается сертификатами безопасности. Производитель поставляет модульные взрывобезопасные системы с трубами диметром от 80 до 800 мм, а также соответствующими сегментами и отводами, переходными патрубками и тройниками. Они соединяются с помощью хомутов или приварных фланцев.

Эта продукция JACOB прошла сертификацию технадзора (DEKRA-EXAM), а также Научно-исследовательского института взрывозащиты и взрывной техники (BVS/FSA).

Эволюция продукции JACOB



Клиенты

  • BASF - Gruppe Германия (химическая промышленность);
  • Teccon Konstruktiontn GmbH Австрия (инжиниринг предприятий пищевой промышленности);
  • Saint-Gobain Франция (строительные смеси);
  • Fuchs Gewürze GmbH Германия (производство специй);
  • Мюнхенский Олимпийский Комплекс (вентиляционные системы).

Сертификаты

  • DMT
  • ISO 9001
  • FDA
  • сертификат EXAM на заземляющие мосты
  • сертификат EXAM на порошковое покрытие
  • соответствие нормам и стандартам
  • соответствие стандартам DIN EN
  • соответствие нормам и инструкциям ЕС
  • ГОСТ РФ



Полный каталог продукции JACOB (RUS).
