Насосы Pompetravaini - жидкостные кольцевые, центробежные, многоступенчатые

Pompetravaini – известный итальянский производитель жидкостных насосов. За свою почти столетнюю историю компания добилась мирового признания, благодаря стремлению к лидерству в своей отрасли, постоянным исследованиям и новейшим технологическим решениям. Изделия под маркой Pompetravaini стали образцом высокой надежности, эффективности и качества.

Серии насосов Pompetravaini

Компания выпускает широкий ассортимент насосов для транспортировки жидкостей с различными характеристиками чистоты, вязкости, токсичности и агрессивности. В каталог Pompetravaini входят:

  • жидкостные кольцевые вакуумные насосы;
  • центробежные насосы;
  • многоступенчатые и самовсасывающие насосы;
  • вакуумные системы.

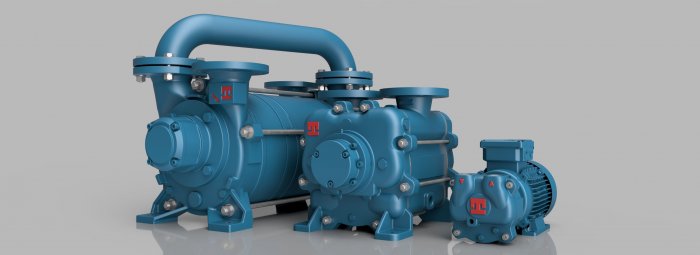

1. Жидкостные кольцевые вакуумные насосы представлены линейками TRH, TRV, TRS, TRM, TRVN.

Серия TRH – жидкостно-кольцевые вакуумные двухступенчатые насосы, рассчитанные на высокие показатели вакуума (до 33 мбар) в системе. Изделия отличаются небольшими габаритами, в типовом исполнении оснащены торцевыми уплотнениями по стандартам DIN 24960, по запросу могут поставляться с двойным торцевым (тандемным или встречным) или с торцевым уплотнением в виде картриджа. Работа насосов серии основана на вращении импеллера. Других движущихся частей, клапанов и скользящих лопаток в них нет, что повышает надежность. Насосы TRH могут отличаться по дизайну (A, E, B, C), подключаются к B3 или B5 двигателю. В качестве рабочей среды может выступать вода, масло, другие жидкости.

TRV, TRS, TRM – кольцевое вакуумное насосное оборудование с производительностью выше на 10% в сравнении с традиционными насосами того же типа. Благодаря небольшому весу и компактным габаритам, эти насосы легко транспортировать и монтировать. Инновационная конструкция обеспечивает работу в режиме глубокого вакуума до 33 мбар (TRV, TRM), среднего и низкого вакуума (TRS) с одним импеллером. Модели до 300 м3/час поставляются в моноблочном исполнении, свыше 300 м3/час – в консольном.

2. Центробежные насосы семейств TCH, MCU-CH, TCT, TCA, TCK, TCD, TCS, TCN.

TCH – базовый вариант одноступенчатых насосов с закрытым рабочим колесом. Линейка TCH подходит практически для любых систем с большим объемом перекачиваемой среды и средним напором. На основе этой серии предлагаются модификации для разных сред:

  • TCT – подходят для умеренно вязких жидких сред с различными загрязнениями, имеется открытое рабочее колесо;
  • TCA – особо прочные насосы для жидкостей с абразивными и коррозионными включениями, с открытым рабочим колесом;
  • TCK – модели для токсичных жидкостей и взрывоопасных сред, с магнитной муфтой;
  • TCD – модели для горячих масел, с охлаждающей пластиной;
  • TCS – для жидкостей, содержащих мелкие твердые частицы, нити, шламы, вязких жидкостей, с открытым рабочим колесом;
  • TCN – используются там, где требуется чрезвычайно низкий и стабильный NPSH по всему полю производительности, оснащены закрытым рабочим колесом с профилем advanced inducer.

3. Многоступенчатые насосы серий ТВН, TBA, TBAK, TMA, TBK предназначены для работы с чистыми неабразивными горячими и холодными жидкостями, а также сжиженными газами. Оснащаются механическим, двойным механическим, сальниковым уплотнениями или магнитной муфтой. Количество ступеней – от 1 до 15. Импеллер типа «звезда», производительность – до 70 м³/ч.

Принцип действия насосов Pompetravaini

Кольцевые вакуумные насосы различаются по конструкции:

  • одноступенчатые, невысокой мощности;
  • двухступенчатые, более мощные для промышленных систем.

Жидкостно-кольцевые насосы Pompetravaini работают по следующему принципу. В конструкции есть специальное жидкостное кольцо, которое осуществляет сжатие газа в рабочей камере. В свою очередь жидкостное кольцо приводится в действие лопастями рабочего колеса (импеллера). Вращаясь, рабочее колесо своими лопастями отбрасывает жидкость к корпусу, в результате образуется область разряжения – вакуум.

Весь процесс можно разбить на несколько этапов:

  • наполнение жидкостного кольца;
  • запуск ротора, создание центробежной силы;
  • образование области вакуума;
  • движение жидкости.

Работа центробежного насоса основана на вращении импеллера, установленного на вал двигателя, с лопастями, расположенными в обратную сторону относительно движения колеса. Во время вращения импеллера возникает центробежная сила, и жидкость через всасывающий патрубок поступает вдоль оси вращения колеса и перемещается по каналам в спиральную камеру по направлению к нагнетательному патрубку.

Преимущества насосов Pompetravaini

  • Моноблочные модели с муфтой мощностью до 30 кВт, одно- или двухступенчатые;
  • соответствие стандартам ISO 9001;
  • компактность;
  • их легко соединить с трубопроводами;
  • материал импеллера – бронза, нержавеющая сталь, чугун;
  • работа в системе низкого среднего и глубокого вакуума;
  • малошумные;
  • насосное оборудование отличается отказоустойчивостью и длительным эксплуатационным сроком.

Сферы применения

Насосы марки Pompetravaini повсеместно используются для перекачивания чистых и загрязненных, вязких жидкостей, жидкостей с высоким удельным весом, холодных, горячих и кипящих, а также сжиженных газов, кислот. Подходят для монтажа в трубопроводы с разным уровнем напора в химической, нефтеперерабатывающей, пищевой, текстильной, целлюлозно-бумажной и иных сферах промышленности.
