Системы промышленной фильтрации Eaton (Ronningen-Petter) для нефтеперерабатывающих заводов

Система фильтрации ReactoGard®V от Ronningen-Petter является признанным лидером по защите реакторов с неподвижным слоем катализатора. По всему миру уже установлено более 500 комплектов таких систем.
Использование в процессах нефтепереработки проверенных на практике и запатентованных фильтрующих элементов AccuFlux™, позволяет автоматической системе с обратной промывкой ReactoGard®V предоставить пользователю значительные преимущества.
Система разработана для обеспечения более чистой и более эффективной фильтрации при низкой скорости потока. Это достигнуто благодаря использованию в конструкции новейших материалов и новому поколению фильтрующих элементов AccuFlux™, которые увеличили площадь фильтрации на 300% по сравнению с предыдущими поколениями системы. В конструкции фильтра применена новая многоблочная система и новые контроллеры, что исключает использование коллекторов и сокращает количество клапанов на 60-87%.

Фильтруемые жидкости

  • Мазуты атмосферной перегонки нефти (VRDS),
  • Мазуты вакуумной перегонки нефти (ARDS),
  • Газойли коксования (CGO),
  • Вакуумные газойли (VGO)

Система ReactoGard®V имеет следующие преимущества

  • Прецизионная избирательность фильтрации;
  • Улучшенная продуктивность фильтра;
  • Полное самоочищение фильтрующих элементов;
  • Увеличенный срок службы системы и простота в эксплуатации - как результат превосходной механической конструкции;
  • Увеличены интервалы между циклами обратной промывки - нет потерь основного продукта;
  • Нет расходов на обслуживание системы фильтрации;
  • Конструкция занимает очень малую площадь

Преимущества от снижения скорости потока фильтрации

Скорость потока через зону фильтрующего элемента понижена, так же как и скорость жидкости и твердых частиц, проходящих через сито фильтра. В результате этого твердые частицы оседают на поверхности фильтрующего элемента и создают пористый фильтрационный осадок. Это повышает эффективность удаления частиц, в тоже время, позволяет жидкости протекать через фильтр, и обеспечивает более длительный период между циклами очистками фильтра.

Скорости потока фильтрации разрабатывались отдельно для разных типов жидкостей. При фильтрации тяжелого сырья рекомендованная нами скорость потока составляет от 40 до 80 литров в мин./м2. При фильтрации легких углеводородов скорость потока обычно выше. Компания Роннинген-Петтер имеет огромный опыт и сможет предложить оптимальную скорость потока фильтрации, с учетом специфики Ваших условий и процесса.

Низкая скорость потока существенно улучшает качество фильтрации, поскольку вероятность продавливания загрязняющих веществ через сетку фильтрующего элемента практически отсутствует. При этом самоочистка фильтра происходит легко и уменьшается количество циклов обратных промывок.



Фильтрующие элементы AccuFlux™ (Аккуфлакс): непрерывная фильтрация и контроль скорости потока

Уникальная структура элемента увеличивает площадь поверхности фильтрации
Наиболее эффективный путь для достижения низкой скорости потока – увеличение площади активной поверхности фильтра. Это достигнуто благодаря фильтрующему элементу AccuFlux™, который характеризуется невероятно большой площадью фильтрации, многоблочным дизайном и современным материалом фильтрующего элемента.
Фильтрующий элемент AccuFlux™ выпускается в различных конфигурациях и состоит либо из 8, либо из 19 или 28 отдельных (при необходимости заменяемых) фильтрующих трубочек, с поверхностью фильтрации либо 0,6 м2 , либо 1,4 м2 , или 2,0 м2 соответственно.

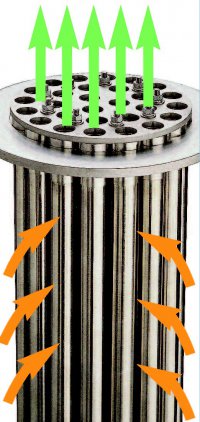

28-и элементный AccuFlux™ показан справа.
Элементы могут состоять из тканой проволочной сетки с фильтрацией от 2-х до 40 микрон, или из щелевой клиновидной сетки с фильтрацией от 23-х до 150 микрон. Это отвечает самым различным требованиям и условиям, встречающимся на практике.















Трубчатые фильтры с обратной промывкой

Все трубчатые фильтры Ronningen-Petter работают на принципе барьерной фильтрации. Фильтрующий материал, находящийся в корпусе фильтра – это нержавеющая сталь или тканый экран на подложке из нержавеющей стали – подбирается от требований к производительности фильтра и к степени удержания частиц.

Через впускное отверстие жидкость проходит через фильтрующий материал элемента по направлению снаружи внутрь. Загрязнения откладываются на наружной части элемента и постепенно формируют фильтрационный осадок.
При обратной промывке (запускается по таймеру или по разнице давления) клапан переключает поток жидкости с впуска на коллектор дренажа. Жидкость меняет свое направление и изнутри элемента смывает загрязнения с внешней стороны в дренаж, находящийся в основании корпуса.

AFC - Серия – универсальная модульная конструкция,  которая  выдерживает высокое давление

Когда Ваш процесс работает при высоком давлении (до 69 bar) и нуждается в нестандартном гибком подходе - системы Ronningen-Petter AFC-Серии – это оптимальный вариант. Системы AFC-Серии выпускаются в одиночной, двойной и мультиплексной конфигурации, для соответствия всем Вашим требованиям.

Мультиплексные системы состоят из двух или нескольких одиночных блоков, соединенных параллельно клапанами и общими коллекторами. Такая конфигурация позволяет делать последовательную обратную промывку отдельных элементов в то время как остальная система остаётся в работе.

Одиночные фильтры AFC предназначены для повторно-кратковременного режима работы. Муфты быстрого доступа позволяют легко извлекать элемент фильтра для осмотра, очистки или замены. На выбор предлагаются варианты Проходного типа и Стандарт, с опциями манометра и дренажного клапана.

Двойные фильтры AFC состоят из 2-х одиночных элементов, соединенных в пару трехходовым клапаном.
Вариант работы в непрерывном режиме: один элемент работает, второй на очистке.
Вариант работы в повторно-кратковременном режиме:оба элемента работают.

F - Серия – надёжная конструкция, возможность модульных вариантов, широкий спектр фильтруемых жидкостей

Предназначен для непрерывной работы с большими потоками (расходом) жидкости и степенью очистки от 1 до 1 700 микрон. Мультиплексные системы F- Серии - это отличный выбор.
Стандартный вариант F- Серии рассчитан на работу при давлении 17 bar и поток до 681 м3час, имеет автоматическую промывку. Комплектуется 3-х ходовыми шаровыми клапанами, все электроприводы выполнены в прямом креплении. Предусмотрено место для дополнительных фильтрующих элементов в случае будущего расширения системы.

AFR- Серия – высокая производительность на одном квадратном метре

Один аппарат серии AFR по производительности может заменить восемь мультиплексных станций на занимаемой площади в 1 м2, что так же снижает и финансовые затраты. Один аппарат рассчитан на поток до 454 м3/час. При необходимости увеличить производительность возможно соединение нескольких аппаратов между собой.

VWS – Серия - очень большой поток в одном объёме

Для работы с водой и водоподобными жидкостями при очень большом потоке – до 4,997 м3/час, уникальный, многоэлементный однокорпусный фильтр для ответственных задач (включая фильтрацию воды из водоёмов или нагнетаемую воду для бурения), где требуется гарантированное качество фильтрации. Обратная промывка основана на дифференциальном давлении – поэтому кол-во ненужных промывок сведено к нулю.
