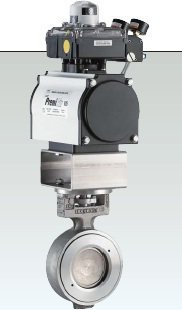

Поворотные дисковые заслонки HiSeal, Winn

HiSeal – высокоэффективные поворотные дисковые заслонки, предоставляющие эффективное, двухстороннее уплотнение для широкого спектра условий применения.


Характеристики и преимущества

Основные черты:

  • надежная герметичность, которая достигается механически и не зависит от давления в системе;
  • способность перекрытия потока в любом направлении;
  • варианты исполнения корпуса: вафельный, с проушинами или двухфланцевая;
  • подходит для применения в конце линии (с проушинами или с приливами и двухфланцевая);
  • имеются 3 варианта конструкции: с мягким седлом, огнестойким седлом или металлическим седлом;
  • компактная конструкцию снижает вес и затраты на установку и обслуживание;
  • высокая износостойкость благодаря принципу работы с двойной высадкой, который снижает износ седла;
  • цельный вал для максимальной прочности и безопасности при длительном сроке службы;
  • доступная регулировки набивки без необходимости снятия управляющего устройства;
  • быстрая и простая замена седла.



Характеристики продукции

Класс давления - Диапазон размеров

  • ANSI 150 2” - 48”
  • PN 10/16 DN50 - 1200
  • ANSI 300 2” - 24”
  • PN 25/40 DN50 - 600
  • ANSI 600 от применения
  • PN 64/100


Листы технических данных

 Поворотные дисковые заслонки HiSeal.pdf


Руководства по установке и обслуживанию

 HiSeal HPBV IOM (Русский)


За получением технической консультации и технико-коммерческого предложений на оборудование Winn обращайтесь в офис АО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru.

Для оперативной замены отработавшего оборудования или по вопросам поставки запасных частей оборудования убедительно просим присылать запрос с фотографиями шильдиков продукции либо переписанную информацию с шильдика изделия либо паспорт, выданный с поставкой. Только информация с серийным номером изделия позволит правильно осуществить подбор в случае замены.

Для оперативного подбора оборудования просим Вас использовать фирменные опросные листы:

Опросный лист для подбора клапана.doc
