Область применения
Для больших расходов; применяется в качестве:
- регулирующего клапана питательной воды
- клапана греющего пара
- дренажного клапана
Характеристики
- Великолепная герметичность и характеристика регулирования
- Высокая износостойкость
- Модульный принцип конструкции клапана
- Низкий уровень шума
- Простота сборки/разборки и обследования внутренних частей
- Различные пропускные характеристики (ли-нейная ↔ равнопроцентная)
- Диапазон значений Kvs: от 18 до 969 м³/ч
- Герметичный и сбалансированный по давле-нию клапан

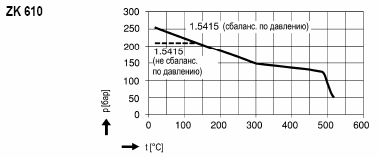

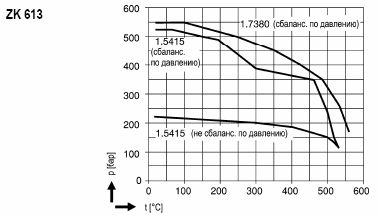

Технические данные
Макс. значения Kvs [м³/ч], исполнения, характеристики по давлению/температуре
| DN | ZK 610/ZK 613 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Дроссельный узел A1/A2 1) | Дроссельный узел B 1) | |||||||||
| Δp (бар) | ||||||||||
| 40/50 1-ступень |
80 2-ступени |
120 3-ступени |
>150 4-ступени |
>150 5-ступени |
40 1-ступень |
80 2-ступени |
120 3-ступени |
150 4-ступени |
>150 5-ступени |
|
| 100 | 98/89 | 54/42 | 44/41 | 19/18 | 18/18 | 59 | 54 | 48 | 21 | 20 |
| 125 | 154/140 | 84/66 | 69/64 | 30/27 | 28/27 | 92 | 84 | 76 | 32 | 31 |
| 150 | 243/221 | 132/104 | 108/100 | 47/42 | 43/42 | 145 | 133 | 120 | 50 | 49 |
| 200 | 385/350 | 208/164 | 170/157 | 73/66 | 68/65 | 229 | 210 | 189 | 78 | 77 |
| 250 | 611/555 | 330/260 | 270/249 | 116/105 | 108/104 | 363 | 333 | 300 | 124 | 123 |
| 300 | 969/880 | 524/413 | 428/395 | 184/167 | 172/165 | 576 | 528 | 476 | 197 | 195 |
1) Дроссельные узлы: A1 для жидкостей, A2 для водяного пара, B для 2-x фазного потока.
Область применения
Для работы при больших перепадах давления.
Применяется на промышленных предприятиях и электростанциях как:
- клапан инжекционного охлаждения
- прогревочный клапан
- дренажный клапан
- регулирующий клапан питательной воды
- перепускной клапан
- клапан регулирования уровня
Характеристики
- Великолепная герметичность и характеристика регулирования
- Высокая износостойкость
- Низкий уровень шума
- Простота сборки/разборки и обследования внутренних частей
- Различные пропускные характеристики (линейная ↔ равнопроцентная)
- Тандемное (последовательное) запирание потока для ZK 313 и ZK 213
- Различные типы приводов
Материалы
| Тип | Корпус 1) | ||
|---|---|---|---|
| ZK 29, DN 25, 50 | Кован. легир. сталь | 13 CrMo 4 4 | (1.7335) |
| ZK 29, DN 80, 100, 150 | Литая сталь | GS-17 CrMo 5 5 | (1.7357) |
| ZK 210 | Кован. легир. сталь | 13 CrMo 4 4 | (1.7335) |
| ZK 412 | Кован. легир. сталь | 15 Mo 3 | (1.5415) |
| 10 CrMo 9 10 | (1.7380) | ||
| ZK 313 | Кован. легир. сталь | 15 Mo 3 | (1.5415) |
| 10 CrMo 9 10 | (1.7380) | ||
| X 10 CrMo VNb 9 1 (P 91) | (1.4903) | ||
| ZK 513 | Кован. легир. сталь | 15 Mo 3 | (1.5415) |
| WB 36 | (1.6368) | ||
| ZK 213 | Кован. легир. сталь | 15 Mo 3 | (1.5415) |
| WB 36 | (1.6368) | ||
1) Возможно изготовление концов под сварку встык из других материалов.
Приводы
| Тип | ZK 29 | ZK 210 | ZK 412 | ZK 313 | ZK 513 | ZK 213 |
|---|---|---|---|---|---|---|
| Ручной | 0 | 0 | 0 | 0 | - | - |
| Электромеханический | 0 | 0 | 0 | 0 | 0 | 0 |
| Электрический линейный | 0 | 0 | 0 | 0 | 0 | 0 |
| Электрогидравлический линейный | - | - | - | 0 | 0 | 0 |
| Пневматический | 0 | 0 | 0 | 0 | - | - |
| Электрический неполнооборотный | 0 | - | - | 0 | - | 0 |

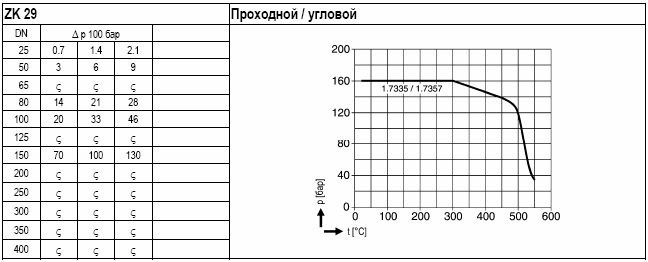

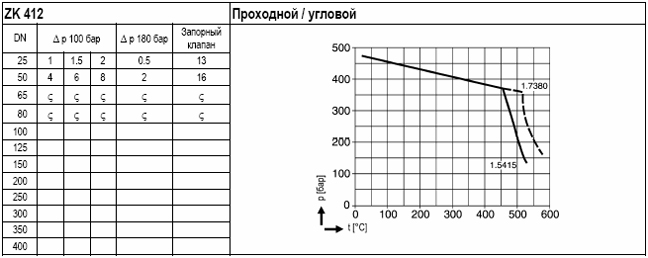

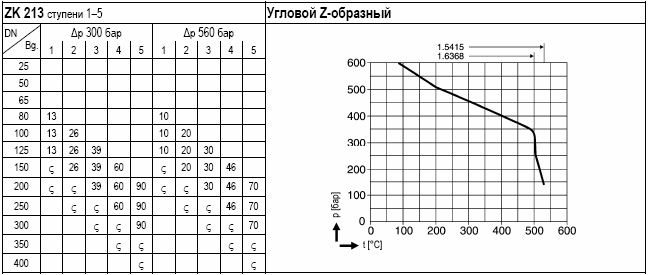

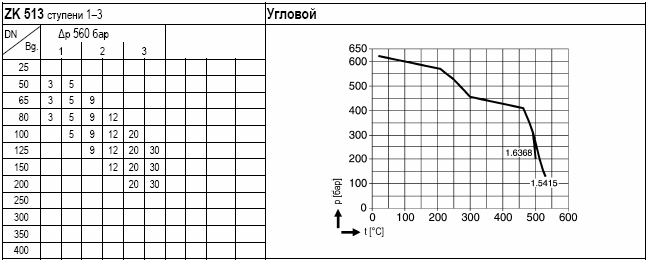

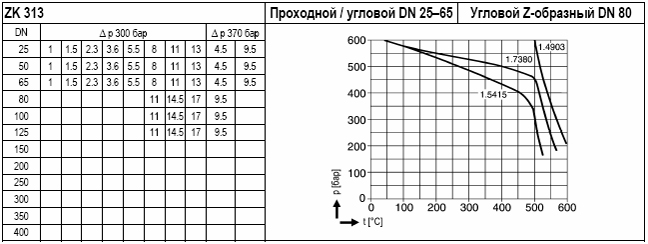

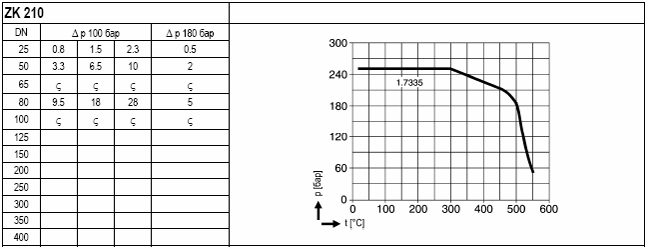

Технические данные
Макс. значения Kvs [м³/ч], исполнения, характеристики по давлению/температуре.
X : возможна адаптация номинальных размеров.
