Шаровые краны PEKOS трехходовые серия Р8 и четырехходовые серия Р7 (присоединение фланец/фланец) DN 25-250 PN 16/40

Шаровые краны Pekos трехходовые серия Р8 и четырехходовые серия Р7

ПРИСОЕДИНЕНИЕ ФЛАНЕЦ/ФЛАНЕЦ
PN 16/40 DN25-250

Применение

для использования в системах водоснабжения, химической, нефтехимической, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленности.

Спецификация материалов

Модель	Корпус	Шар	Шток	Седло
Pekos P 71	Чугун GG-25	Нержавеющая сталь 1.4027	Нержавеющая сталь 1.4021	PTFE; PTFE+CG; PTFE+FG; PTFE+ нерж. ст. металл*
Pekos P 81
Pekos P 74	Углеродистая сталь 1.0619	Нержавеющая сталь 1.4408	Нержавеющая сталь 1.4401
Pekos P 84
Pekos P 76	Нержавеющая сталь 1.4408
Pekos P 86

*-данные по запросу

Уплотнение	PTFE	PTFE+CG	PTFE+FG	PTFE+ нерж.ст
T max, 0C	200	220	240	265

Стандартная спецификация материалов

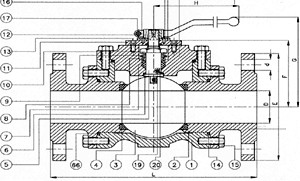

Рис. 3.
3- и 4- ходовые шаровые краны DN 25-250 PN 16/40

№		РЕК02	РЕК04	РЕК06
1	Корпус 1	GG25	1.0619	1.4408
3	Шар	1.4027	1.4408
4	Седловое упл.	PTFE
5	Шток	1.4021	1.4401
6	Уплотнение штока	PTFE+FV
7	Уплотнительное кольцо	PTFE
8	Сальник	1.4401
9	Шайба пружины	1.4310
10	Муфта рукоятки	1.4305
11	Крышка	1.0351
12	Уплотнительное кольцо крышки	PTFE
13	Болт для крышки	сталь
14	Уплотнитель корпуса	PTFE
15	Болт для корпуса	сталь
16	Рукоятка	1.0351
17	Болт рукоятки	сталь
18	Блокирующий болт	сталь
19	Пружина	1.4319
20	Шар	1.4401
21	Блокирующая шайба	1.0513
64	Крышка корпуса	GG25	1.0619	1.4408
65	Тупиковая головка	GG25	1.0619	1.4408
66	Уплотнитель крышки корпуса	PTFE

Параметры шаровых кранов

PN		DN25	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN250
Вес, кг		-	-	28.00	-	68.00	-	-	-	-
d	16	14	18	18	18	18	22	26	26	22
d	40	14	18	18	18	18	18	18	22	22
Кол.отв.		4	4	4	4-8	8	8	8	8	12
ISO5211		F05	F07		F10		F12		F14	F14
H		185	293	293	293	350	680	680	750	750
G		117	136	144	182	198	213	231	305	-
F		67	82	90	109	125	147	165	216	-
E	40	115	150	165	185	200	235	270	300	395
E	16	115	150	165	185	200	220	250	285	395
L		230	260	290	340	380	430	450	480	600

Возможные конфигурации трехходовых кранов

Трехходовые шаровые краны, Т-порт
Станд. конф.	Возможные конф.
Т1-90	Т2-90	Т3-90	Т4-90	Т5-180	Т6-180	Т7-180	Т8-180

Трехходовые шаровые краны, L-порт		Четырехходовой шаровый кран (возможные конфигурации)
Станд. конф.	Возм. конф.	Т1-180	L2-180	X3-90
L2-90	L3-90

Примечание

1. По запросу шаровые краны могут поставляться с редуктором, пневматическим или электрическим приводами.
2. Зависимость давления от температуры на графиках
