Tyco (Grinnell) бессварные муфтовые соединения

Основным принципом, заложенным в данные изделия компании Tyco (Grinnell) - возможность создания единой магистрали без использования сварки и только при помощи обжимных муфт.

Монтаж стандартной системы пожаротушения или водопроводной системы с помощью сварки отнимает не только ресурсы, но и время, увеличивая смету работ. Благодаря муфтам, вы сэкономите до 60% времени по сравнению со сваркой, фланцевыми или резьбовыми соединениями. Для полноценного монтажа достаточно иметь под рукой лишь обычный гаечный ключ. Так вы сэкономите не только на оборудовании, но и на специалистах (сварщиках, монтажниках) без потери качества собранной системы.

Максимальное рабочее давление, с которым могут работать изделия Tyco (Grinnell), составляет 69 бар. За счет этого, муфты, колени, тройники и переходники производства данной компании можно использовать не только в системах противопожарной защиты, но и в системах отопления, вентиляции, кондиционирования.

Эти изделия используются именно там, где решающим фактором является надежность работы, даже на электростанциях и других ответственных объектах, например, в туннелях.

Колени

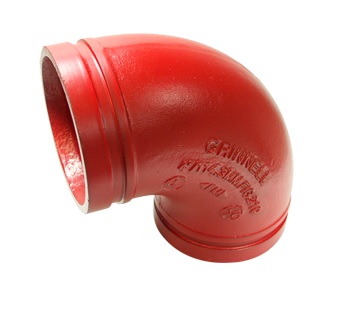

Колено Fig.210 (90°)

Трубный изгиб с канавками под муфты 90°. Технология грувлочных (бессварных) соединений позволяет монтировать трубопроводы без использования сварки.

Основные параметры

Диаметр: 1"(Ду25) - 16"(Ду400)

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97


Колено Fig.210LR (90°)

Колено радиуса описанного круга с пазами. Технология грувлочных (бессварных) соединений позволяет монтировать трубопроводы без использования сварки.

Основные параметры

Диаметр: 2"(Ду50) - 16"(Ду400)

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97


Колено 90 Fig.310

Трубный изгиб с канавками под муфты 90°. Технология грувлочных (бессварных) соединений позволяет монтировать трубопроводы без использования сварки.

Основные параметры

Диаметр: 18"(Ду450) - 24"(Ду600)

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97

Муфты

Муфта гибкая Fig.705

Муфта соединительная, гибкая. Предназначена для соединения труд со специальными пазами (канавками) на концах. Технология грувлочных (бессварных) соединений позволяет монтировать системы без использования сварки.

Основные параметры

Диаметр: 1"(Ду25) - 12"(Ду300)

Давление: 1-4" - 34,5 бар; 5-8" - 31 бар; 10-12" - 24,1 бар

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97


Муфта гибкая на высокое давление Fig.707

Муфта соединительная, гибкая. Предназначена для соединения труд со специальными пазами (канавками) на концах. Рассчитана на высокое давление в трубопроводе. Технология грувлочных (бессварных) соединений позволяет монтировать системы без использования сварки.

Основные параметры

Диаметр: 1"(Ду25) - 24"(Ду600)

Давление: 1-6" - 69 бар; 8-12" - 55,1 бар; 14-20" - 20,7 бар; 24" - 17,2 бар

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97



Муфта жесткая Fig.577

Муфта соединительная, жесткая. Предназначена для соединения труд со специальными пазами (канавками) на концах. Технология грувлочных (бессварных) соединений позволяет монтировать системы без использования сварки.

Основные параметры

Диаметр: 1"(Ду25) - 8"(Ду200)

Давление: 20,7 бар

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97

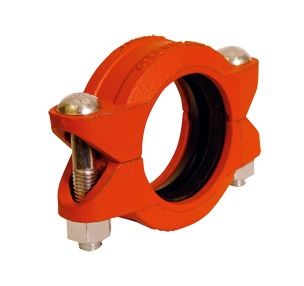

Муфта жесткая на высокое давление Fig.770

Муфта соединительная, жесткая. Предназначена для соединения труд со специальными пазами (канавками) на концах. Рассчитана на высокое давление в трубопроводе. Технология грувлочных (бессварных) соединений позволяет монтировать системы без использования сварки.

Основные параметры

Диаметр: 2" (Ду50) - 12" (Ду300)

Давление: 2"-6" - 69,0 бар; 8"-12" - 55,1 бар;

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97



Муфта переходная гибкая Fig.716

Муфта соединительная, гибкая. Предназначена для соединения труд со специальными пазами (канавками) на концах. Технология грувлочных (бессварных) соединений позволяет монтировать системы без использования сварки.

Основные параметры

Диаметр: 2"(Ду50) - 8"(Ду200)

Давление: 2"-5" - 34,5 бар; 6"- 8" - 27,5 бар

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97



Муфта с нарезным концом Fig.909

Муфта беспазового соединения не требует предварительной накатки канавки на трубе. При монтаже данной муфты, она сама продавливает в трубе углубления цилиндрической формы. Технология грувлочных (бессварных) соединений позволяет монтировать системы без использования сварки.

Основные параметры

Диаметр: 2"(Ду50) - 10"(Ду250)

Давление: 2"- 51,7 бар; 2,1/2" - 3" -  41,4 бар; 4"- 45,0 бар; 6" - 20,7 бар; 8" - 10" - 17,2 бар

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97



Фланцевый переходник Fig.71 DIN

Фланцевый адаптер жесткого крепления позволяет осуществлять крепление грувлочных бесфланцевых компонентов к фланцевым компонентам трубопровода. Уплотнительня резиновая прокладка была разработана из оптимальным количеством резины, чтобы обеспечить надежное уплотнение и избежать переполнения промежутка между соединяемыми деталями.

Основные параметры

Диаметр: 2"(Ду50) - 12"(Ду300)

Покрытие: красное (стандарт)

Материал: ковкий чугун

Подсоединение: грувлочные соединения по стандарту ANSI/AWWA C606-97
