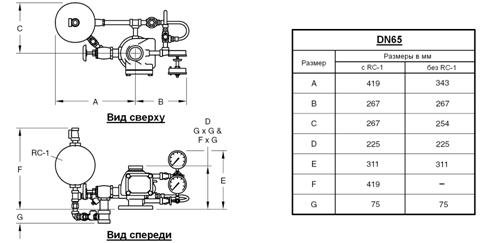

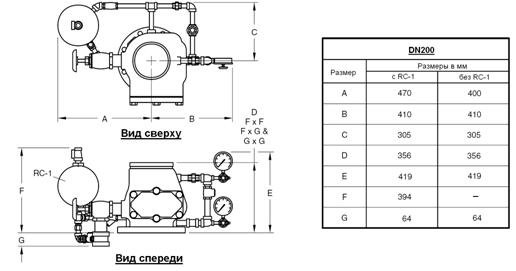

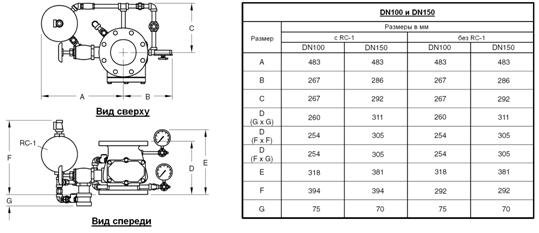

Москва, ул. Краснобогатырская, 89с1Узел управления спринклерный водосигнальный модели AV-1 (старое обозначение) F200 Ру 20,7 атм. Ду=65,100,150,200 мм и его комплектующие
Клапан водосигнальный модели AV-1 (F200) (20,7 бар - 300 psi) Ду=65,100,150,200 мм представляет собой сборную конструкцию, состоящую из стыковочного кольца, заслонки с резиновой оболочкой и корпуса водосигнального клапана, предназначенную для использования в спринклерных установках пожаротушения с заполнением водой трубопровода автоматических спринклерных оросителей.
Этот клапан предназначен для автоматического включения электрических и/или гидравлических противопожарных устройств при наличии устойчивого притока воды в систему, эквивалентного по объему расходу воды, потребляемой одним или несколькими спринклерами.
Фланцевые соединения клапанов, поставляемых в Россию, соответствуют стандарту DIN (PN 10/16), который используется на территории страны. Производителем также выпускаются фланцевые соединения для стандартов ANSI, AS, ISO (международный стандарт) и JIS (японский промышленный стандарт).
Минимальный комплект узла управления для его работоспособности состоит из:
- клапана AV-1
- обвязки к клапану
- замедляющей камеры RC-1
- сигнализатора давления PS10-2
Дополнительно возможна комплектация следующими устройствами:
- дополнительный сигнализатор давления PS10-2
- сирена гидравлическая WMA-1
- устройство выпуска воздуха из замедляющей камеры

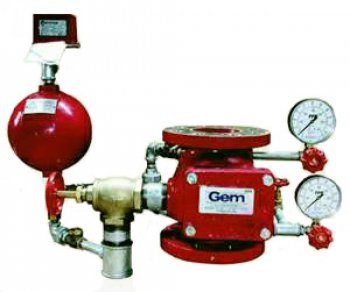

Устройство и принцип работы клапана водозаполненного AV-1 TYCO
Первоначально вода подается в систему до тех пор, пока давление со стороны водопитателя не сравняется с давлением в системе. После выравнивания давлений возвратная пружина закрывает откидную заслонку и водосигнальный клапан готов к использованию. Седло клапана герметично прижимается к пазу в корпусе. Следовательно, когда клапан находится в рабочем состоянии, потока воды через сигнальные отверстия к устройствам сигнализации - гидравлическому гонгу (оповещателю пожарному звуковому гидравлическому) и/или сигнализатору давления - нет.

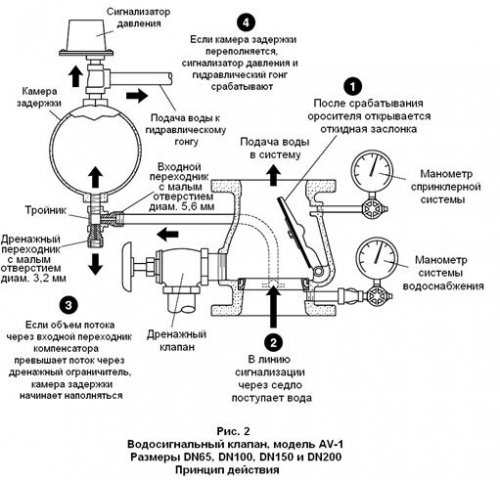

При срабатывании спринклерного оросителя возникает перепад (разница) давлений воды на входе и выходе клапана, в результате чего заслонка откидная открывается, как показано на рис. 2. Вода при этом поступает через паз, расположенный между двумя концентрически расположенными седлами клапана и далее через сигнальное отверстие по направлению к компенсатору (Рис. 3). Когда расход воды через входной переходник компенсатора превосходит расход через дренажный переходник компенсатора, камера задержки (замедляющая камера), которая необходима для систем с перепадами давления водопитателя, начинает наполняться. После заполнения камеры задержки срабатывает гидравлический гонг и /или сигнализатор давления. Данные устройства сигнализации работают все время, пока остается открытой заслонка откидная. После закрытия заслонки откидной (в результате прекращения поступления воды в сеть автоматических спринклерных оросителей) вода в линиях сигнализации автоматически сливается через выходной (дренажный) переходник компенсатора (Рис. 3).
Для систем с переменным давлением водопитателя могут наблюдаться нерезкие и небольшие скачки давления (через перепускной обратный клапан, Рис. 4, поз. 3), при этом откидная заслонка остается закрытой. Переходный пик давления воды может быть значительным и достаточным, чтобы открыть откидную заслонку, при этом ложного срабатывания тревожной сигнализации не произойдет, так как часть воды уходит в систему, тем самым снижая давление воды и вероятность повторного открытия откидной заслонки. Вода, попавшая в линию сигнализации, автоматически сливается в канализацию.
Так же к клапану может потребоваться гидравлическая сирена модели WMA-1 и замедляющая камера RC-1

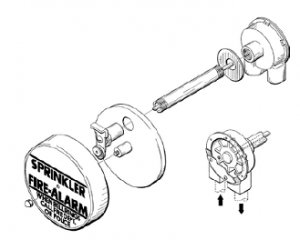

Гидравлическая сирена (гонг гидравлический) WMA-1 применяется совместно с водосигнальными клапанами для подачи звукового сигнала тревоги.

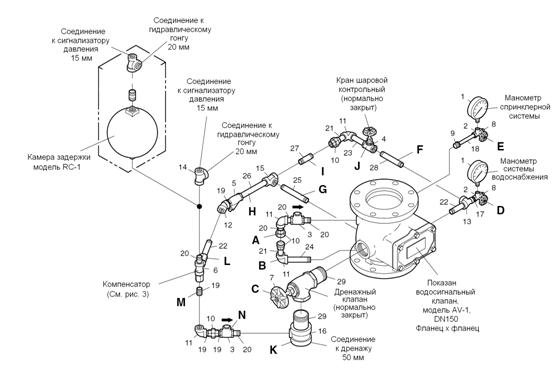

Стандартная впускная обвязка
1 - Ниппель ¾" х 3" (2 шт.)
2 - Угольник 90°, ¾"
3 - Тройник ¾" х ¼" х ¾" с заглушкой ¼"
4 - Штуцер ¾"
Дополнительная дренажная обвязка
А - Угольник 90°, 1"
В - Угольник 45°, 1"
С - Пластина на стену
D - Труба 1" х 1"-6"
Примечания:
1. Показаны номинальные установочные размеры.
2. Размеры указаны в дюймах (мм).
3. Трубы, показанные пунктиром, не входят в поставку оповещателя WMA-1
4. Все компоненты обвязки гальванизированы.
1" (1 дюйм) = 25,4 мм
1’ (1 фут) = 0,3048 м
Сертификаты
клейма FM, UL, VdS.
Сертификация ВНИИПО России.
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности: № C-US.ПБ34.В.00177
(срок действия 08.04.2010 – 08.04.2013)
Вес: 5,2 кг.
Камера замедляющая RC-1 TYCO
Камера замедляющая RC-1 TYCO (камера задержки) разработана для применения в составе обвязки клапана AV-1.
Камера задержки RC-1 предназначена для защиты от ложных срабатываний при кратковременных скачках давления в спринклерной системе на базе клапана AV-1

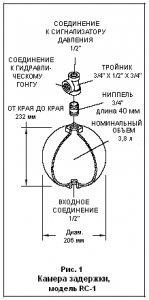

Конструктивно камера задержки редставляет собой полый сосуд сферической формы, выполненный из чугуна и имеющий два отверстия, расположенные на вертикальной оси. Нижнее (входное) отверстие с внутренней резьбой 1/2", верхнее (выходное) с внутренней резьбой 3/4". Верхнее отверстие через ниппель соединено с тройником, предназначенным для подключения сигнализатора давления и/или гидравлического гонга. К нижнему отверстию присоединяется ограничитель подачи воды (рис. 2).

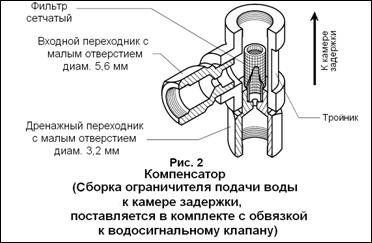

Ограничитель состоит из двух бронзовых переходников с малым отверстием и сетки из нержавеющей стали, собранных на тройнике из литого или ковкого чугуна.
Принцип действия
При срабатывании оросителя в систему непрерывно поступает поток воды, в результате чего, как показано на рис. 3, открывается заслонка откидная водосигнального клапана. При этом вода протекает через центрально расположенный паз под седло и наружу через сигнальное отверстие по направлению к компенсатору (Рис. 2).
Если расход воды через входной переходник компенсатора превышает расход через дренажный переходник, камера задержки начинает наполняться. После заполнения всего объема камеры, соответственно, срабатывают гидравлический гонг и/или сигнализатор давления. Устройства тревожной сигнализации продолжают работать до тех пор, пока водосигнальный клапан остается открытым. Когда заслонка закрывается, вода из сигнальных линий автоматически сливается через дренажное отверстие в компенсаторе 3,2 мм (рис. 2).
Значительный объем камеры задержки существенно снижает вероятность ложного срабатывания устройств тревожной сигнализации даже при наличии резких перепадов давления в линии водопитателя.
Технические характеристики
Корпус камеры задержки и комплектующие элементы рассчитаны на максимальное рабочее давление 211,14 м вод. ст. (2,07 МПа или 20,7 бар).
Эксплуатация и техническое обслуживание
Камера задержки, модель RC-1, должна монтироваться в соответствии с инструкциями, приведенными в техническом описании на водосигнальный клапан, модель AV-1. Стандартная обвязка для этого клапана включает все необходимые детали компенсатора, показанного на Рис. 2.
При сборке резьбовых соединений следует использовать небольшое количество уплотняющего материала, при этом нанесение уплотняющего материала производить только на наружные резьбы.
Необходимо уделить особое внимание очистке сетки внутри компенсатора и других фильтров обвязки. Может потребоваться более частая очистка, чем указанная в Типовых регламентах. Это определяется после первой проверки и зависит от количества воды с учетом содержащегося в ней шлама.
