Скрытые оросители



Ороситель TY3531 RFII скрытый, быстродействующий

К-фактор : 80

Модель : TY3531 RFII

Коэффициент производительности : 0.42

Резьба присоединения : 1/2"

Тепловой замок : колба 3мм

Монтажное расположение : вниз









Ороситель ТУ 3551 RFII скрытый

К-фактор : 80

Модель : TY3551 RFII

Коэффициент производительности : 0.42

Резьба присоединения : 1/2"

Тепловой замок : колба 5мм

Монтажное расположение : вниз


Скрытые спринклерные оросители «Royal Flush II» серии RFII имеют характерную особенность декоративного плана: плоскую крышку, разработанную для того, чтобы маскировать ороситель. Это наилучший выбор для помещений с высокими требованиями к архитектуре - таких, как вестибюли гостиниц, офисные здания, церкви и рестораны.

Оросители модели TY3531 и TY3551 расчитаны на максимальное давление 17.1 бар, что позволяет применять их в различных системах спринклерного пожаротушения включая системы устанавливаемые в высотные здания.

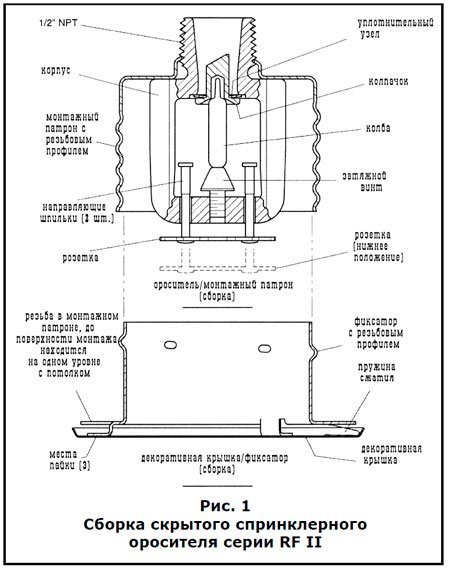

Каждое изделие оборудовано узлом «крышка в сборе», который скрывает рабочие части оросителя, расположенные выше подвесного потолка.

Кроме того, разделяемая конструкция оросителя предоставляет возможность регулировки высоты крышки на ½" (12,7 мм) по вертикали, что позволяет снизить требования к точности отреза ответвления, идущего от трубопровода к оросителю.

Спринклерные оросители серии RFII поставляются в комплекте со снимаемой защитной крышкой из пластика. Эту защитную крышку можно временно снять при монтаже, а потом установить обратно, чтобы защитить спринклер до тех пор, пока не смонтируют или не закончат отделку подвесных потолков. Кончик защитной крышки можно также использовать в качестве указателя центра потолочного отверстия в заштукатуренном перекрытии, потолочной плитке и т.п., мягко нажимая защитной крышкой на материал потолка. После завершения работ по монтажу потолка снимите защитную крышку и установите узел «крышка в сборе».

Каждое изделие оборудовано узлом «крышка в сборе», который скрывает рабочие части оросителя, расположенные выше подвесного потолка. Разделяемая двухэлементная конструкция крышки и монтажного патрона позволяет производить монтаж оросителей и опрессовку установки пожаротушения до монтажа подвесного потолка или нанесения отделочного покрытия. Разделяемая конструкция также позволяет производить демонтаж панелей подвесного потолка для получения доступа к эксплуатационному оборудованию здания без предварительного слива системы пожаротушения и демонтажа оросителей.
Кроме того, разделяемая конструкция оросителя предоставляет возможность регулировки высоты крышки на ½" (12,7 мм) по вертикали, что позволяет снизить требования к точности отреза ответвления, идущего от трубопровода к оросителю.

Спринклерные оросители серии RFII поставляются в комплекте со снимаемой защитной крышкой из пластика. Эту защитную крышку можно временно снять при монтаже, а потом установить обратно, чтобы защитить спринклер до тех пор, пока не смонтируют или не закончат отделку подвесных потолков. Кончик защитной крышки можно также использовать в качестве указателя центра потолочного отверстия в заштукатуренном перекрытии, потолочной плитке и т.п., мягко нажимая защитной крышкой на материал потолка. После завершения работ по монтажу потолка снимите защитную крышку и установите узел «крышка в сборе».

При желании скрытые спринклеры «Royal Flush II» серии RFII стандартного реагирования (колба 5 мм) могут быть укомплектованы силиконовым герметиком от воздуха и пыли (заказывается отдельно). Герметик от воздуха и пылипредназначен для чистых помещений, в которых желательно остановить проникновение воздуха и пыли из надпотолочного пространства через крышку оросителя.

Внимание!

Герметичная установка оросителя с резьбой ½"NPT должна осуществляться с усилием затягивания от 7 до 14 ft. lbs (от 9,5 до 19,0 Н·м). Максимальное усилие, которое можно прикладывать при монтаже оросителей, - 21 ft. lbs (28,5 Н·м). Большее усилие может вызвать деформацию входного отверстия оросителя и утечку воды или повредить сам ороситель. Не пытайтесь отрегулировать неправильную установку оросителя затягиванием или ослаблением оросителя или монтажного патрона. Меняйте только положение соответствующей спринклерной муфты.

Автоматическое оборудование Tyco Fire & Building Products для водяного и пенного пожаротушения
