Универсальные оросители

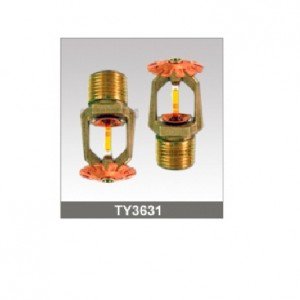

Ороситель TY3631 быстродействующий



К-фактор : 80

Модель : TY3631

Коэффициент производительности : 0.42

Резьба присоединения : 1/2"

Тепловой замок : колба 3мм

Монтажное расположение : вверх/вниз













Ороситель TY3651



К-фактор : 80

Модель : TY3651

Коэффициент производительности : 0.42

Резьба присоединения : 1/2"

Тепловой замок : колба 5мм

Монтажное расположение : вверх/вниз

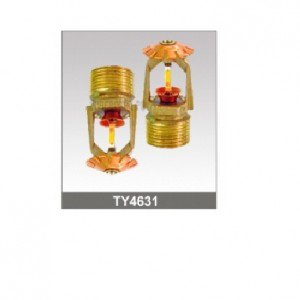

Ороситель TY4631 быстродействующий



К-фактор : 115

Модель : TY4631

Коэффициент производительности : 0.61

Резьба присоединения : 3/4"

Тепловой замок : колба 3мм

Монтажное расположение : вверх/вниз













Ороситель TY4651



К-фактор : 115

Модель : TY4651

Коэффициент производительности : 0.61

Резьба присоединения : 3/4"

Тепловой замок : колба 5мм

Монтажное расположение : вверх/вниз

Универсальные спринклеры модели TY3651 (старое обозначение TD508), являются автоматическими спринклерами колбового типа с К-факторм 80. Универсальные спринклерные оросители могут устанавливаться как розеткой вниз, так и розеткой вверх. При любом типе установке они производят распыл сферической формы - примерно 50% потока воды отражается вверх от розетки, остальная часть потока распыляется вниз.

Данные спринклеры в основном применяются в помещениях с обычной и очень высокой степенью пожароопасности в соответствии с действующими стандартами по установке спринклерных систем и с предписаниями органов, имеющих соответствующую юрисдикцию.Спринклерные оросители универсального типа не могут быть установлены в утопленные цоколи, так как это нарушит карту орошения.Данная модель оросителя поставляется в варианте "без покрытия" - бронза.

Сертификация

C-GB.ПБ47.В.00271 скрок действия 26.03.13 - 26.03.18

Внимание!

Внимание! Универсальные оросители модели TY3651 и TY4651 устанавливать в фасонные цоколя запрещено. Для герметичной установки спринклеров их нужно закручивать с усилием 7 – 14 ft.lbs. (9,5 – 19,0 Н·м).







Ороситель  модель TY 363 универсальный NEW



Модель: TY363

Монтажное расположение: вверх/вниз

К-фактор: 80

Коэффициент производительности: 0.42

Тепловой замок: колба 3мм

Резьба присоединения: 1/2" NPT

Спринклеры универсальные быстродействующие модели TY363 установкой вниз/вверх, предназначены для использования в зонах с низким или обычным уровнем рисков. Оросители новой модели TY363 пришли на смену устаревшей модели TY3631 которая более производится не будет.

Возможный цвет покрытия

  • бронза - без покрытия (стандарт)
  • под заказ возможно исполнение с покрытием.

Максимальное рабочее давление

175 psi (12,1 бар)

Коэффициент производительности

К=80 л.мин/бар (K=5.6 GPM/psi1/2)

Температурный порог

  • 135°F (57°C)
  • 155°F (68°C)
  • 175°F (79°C)
  • 200°F (93°C)
  • 286°F (141°C)
  • 360°F (182°C)†

††Одобрено только UL, C-UL и VdS

Быстродействие

колба 3мм (быстродействующие)

Физические характеристики

  • Корпус: Латунь
  • Заглушка клапана: Бронза/медь
  • Уплотнительный узел: Нержавеющая сталь с тефлоном
  • Колба: Стекло
  • Прижимной винт: Бронза
  • Дефлектор: Бронза

Сертификация

C-GB.ПБ47.В.00271 скрок действия 26.03.13 - 26.03.18

Включ. в реестр UL
Одобрено VdS

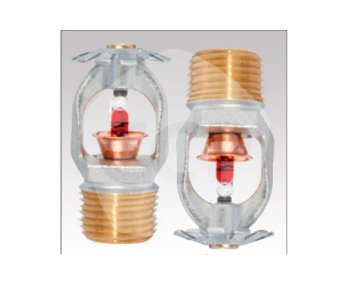

Ороситель модель TY 365  универсальный NEW





Модель: TY365

Монтажное расположение: вверх/вниз

К-фактор: 80

Коэффициент производительности: 0.42

Тепловой замок: колба 5мм

Резьба присоединения: 1/2" NPTСпринклеры универсальные модель TY365 установкой вверх/вниз, предназначены для использования в зонах с низким или обычным уровнем рисков.

Возможный цвет покрытия

  • бронза - без покрытия (стандарт)
  • под заказ возможно исполнение с покрытием.

Максимальное рабочее давление

175 psi (12,1 бар)

Коэффициент производительности

К=80 л.мин/бар (K=5.6 GPM/psi1/2)

Температурный порог

135°F (57°C)
155°F (68°C)
175°F (79°C)
200°F (93°C)
286°F (141°C)
360°F (182°C)†
††Одобрено только UL, C-UL и VdS

Физические характеристики

  • Корпус: Латунь
  • Заглушка клапана: Бронза/медь
  • Уплотнительный узел: Нержавеющая сталь с тефлоном
  • Колба: Стекло
  • Прижимной винт: Бронза
  • Дефлектор: Бронза

Сертификация

C-GB.ПБ47.В.00271 скрок действия 26.03.13 - 26.03.18

Включ. в реестр UL

Одобрено VdS





Автоматическое оборудование Tyco Fire & Building Products для водяного и пенного пожаротушения
