RAF-60 регулятор давления "после себя"

  • Тип : регулирование на выходе
  • Pmax : 16 бар (25 бар под заказ)
  • Tmax : -10ºC +80ºC
  • Условный проход : Ду40-300мм

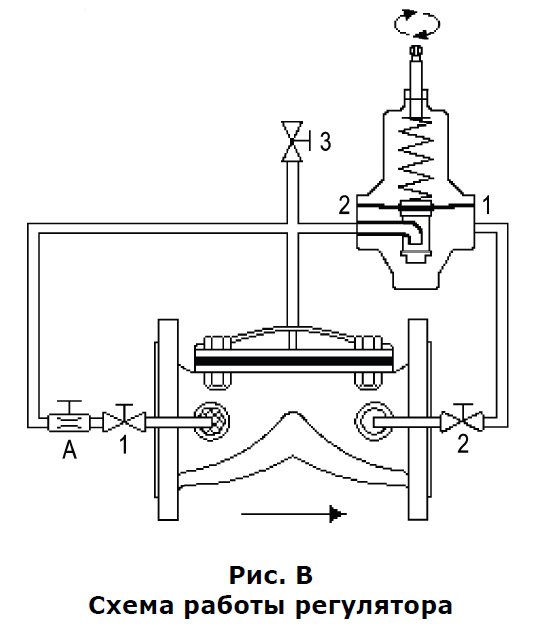

Клапан RAF60 является редукционным клапаном, регулирующим давление «после себя». Регулятор давления RAF60/RAF60A приводится в действие давлением воды и контролируется пилотным клапаном.

Когда давление на выходе ниже необходимого, регулятор автоматически открывается, в обратном случае регулятор автоматически закрывается. Когда избыточное давление попадает в контрольную камеру, находящуюся над диафрагмой, регулятор закрывается. В противном случае регулятор будет открываться благодаря давлению, действующему под диафрагмой.

Регулятор давления RAF60 поддерживает заданное давление в случае если существует расход жидкости через клапан. В случае работы "в тупик" клапан установит заданное давление плюс один бар.

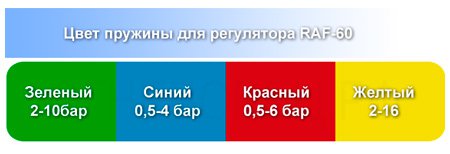

Регуляторы поставляются с пилотными клапанами, имеющими различные диапазоны регулирования давления:

  • 0,54 – 4 бар; 0,5 – 6 бар; 2 -10 бар; 2- 16 бар - стандартное исполнение
  • Материалы: Корпус и крышка – ковкий чугун с Rilsan (Nilon11), эпоксид или эмаль – спецзаказ.
  • Болты и гайки: оцинкованная сталь.
  • Диафрагма: натуральный каучук.
