АО "ИРИМЭКС" произвело отгрузку двух сервоприводов марки R.A.SYSTEM S.R.L ИТАЛИЯ.

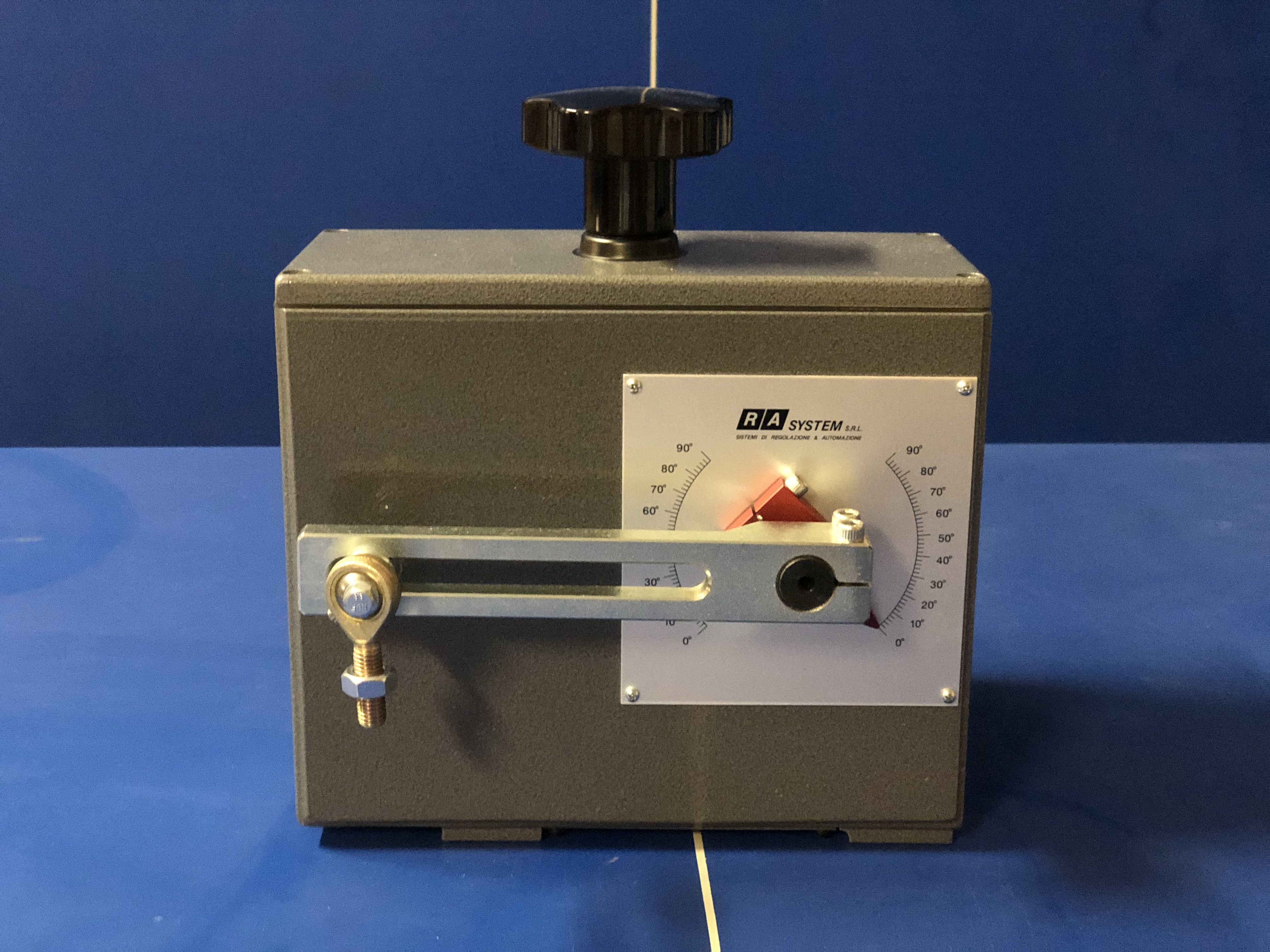

Cервомотор серии 4501
- Высокая точность позиционирования.
- Выходной крутящий момент от 25 до 200 Нм.
- Маховик для работы в аварийном режиме.
- Постоянный потребляемый ток, даже в случае блокировки управляемого устройства.
- Не требует обслуживания.
- Высокая надежность вовремя.
- Подходит для работы в особо экстремальных условиях (пыльная среда или места с высокой температурой или влажностью).
Сервомотор серии 4501 разработан для обеспечения высокой производительности как в системах управления, которые требуют высокой точности позиционирования, так и в тех, которые требуют высокого контроля крутящего момента или высокой скорости позиционирования.
Сервомотор 4501 оснащен шаговым двигателем, работающим как синхронный двигатель.
Основными характеристиками этого вида двигателей являются высокий крутящий момент и возможность управления крошечными экскурсиями, чтобы гарантировать точное позиционирование контролируемого устройства.
Другой характерной особенностью этих двигателей, которая является довольно уникальной, является внутреннее ограничение (поглощенный ток), который предотвращает любое повреждение в случае блокировки.
Сервоприводы в настоящее время применяются в высокопроизводительном оборудовании следующих отраслей: машиностроение; автоматические линии производства: напитков, упаковки, стройматериалов, электроники и т. д.
Тех. характеристика | Значение |
Выходной крутящий момент | 100 Nm |
Время срабатывания (90 гр. С) | 30 сек. |
Источник питания | 220Вольт ±10% 50/60Hz |
Ток | 0.60 A (110V) |
Импульсы | 3600 л / ч макс. |
Рабочий цикл | 100% |
Рабочая температура | -10÷75°C |
Мотор | Шаговый двигатель с постоянным магнитом работает как синхронный |
Электрические соединения | Винтовые штифты |
Класс защиты | IP65 |
Вес | 15 кг |
Cервомотор серии 4521
- Высокая точность позиционирования.
- Выходной крутящий момент от 25 до 100 Нм.
- Блокировка положения без команды
- Маховик для работы в аварийном режиме.
- Постоянный потребляемый ток, даже в случае блокировки управляемого устройства.
- Не требует обслуживания.
- Высокая надежность вовремя.
- Подходит для работы в особо экстремальных условиях (пыльная среда или места с высокой температурой или влажностью).
- Процесс производства сертифицирован ISO.
Сервомотор серии 4521 разработан для обеспечения высокой производительности как в системах управления, которые требуют высокой точности позиционирования, так и в тех, которые требуют высокого контроля крутящего момента или высокой скорости позиционирования.
Сервомотор 4521 оснащен шаговым двигателем, работающим как синхронный двигатель.
Основными характеристиками этого вида двигателей являются высокий крутящий момент и возможность управления крошечными экскурсиями, чтобы гарантировать точное позиционирование контролируемого устройства.
Другой характерной особенностью этих двигателей, которые являются довольно уникальными, является внутреннее ограничение (поглощенный ток), который предотвращает любое повреждение в случае блокировки.
Фактически поглощенный ток, когда вал заблокирован, соответствует току, поглощаемому двигателем в стандартных рабочих условиях
Поэтому возможная блокировка эксплуатируемого устройства не приводит к повреждению серводвигателя, который может возобновить его нормальную работу при снятии блокировки.
Поскольку двигатель соединен с выходным валом с помощью зубчатого винта с зубчатым колесом, передача движения в противоположном направлении, то есть от оборудования к двигателю, предотвращается.
Это решение полностью устраняет инерционное явление эксплуатируемого устройства, и блокировка положения обеспечивается без управления и даже без магнитных тормозов, критической составляющей обычных серводвигателей с редуктором.
Конструкция станка и решение, принятое на этапе строительства, гарантируют полную надежность, безопасную эксплуатацию и работу без технического обслуживания для серводвигателя серии 4521 и делают его фундаментальным элементом в основных системах автоматического управления.
Характеристики сервомотора серии 4521 модель 4521-2-0530-10:
Питание 220В±10% 50/60Гц.
Ток 0530 - 50 Нм 90° за 30 сек.
1 потенциометр 1000 Ohm.
2 внутренних концевых выключателя.
Технические характеристика серии 4521 | Значение |
Выходной крутящий момент | 25, 35, 50, 75, 100 Нм |
Время срабатывания (90 гр. С) | 30, 45, 60 сек. |
Источник питания | 110/220Вольт ±10% 50/60Hz |
Поглощаемый ток | 0.24 A (110В) – A*: 0230, 0345, 0560 0.1 A (220В) – 0,45 A (110В) – A*: 0530, 0845, 1260 0,24 A (220В)- |
Импульсы | 3600 л / ч макс. |
Рабочий цикл | 100% |
Рабочая температура | -10÷75°C |
Мотор | Шаговый двигатель с постоянным магнитом работает как синхронный |
Электрические соединения | Винтовые штифты |
Класс защиты | IP65 |
Вес | 11 кг. |
По вопросам технического подбора сервоприводов просим Вас обращаться в офис компании АО «ИРИМЭКС»: по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
