Отгрузка регуляторов давления для нужд металлургического комбината.

05.02.2021

АО "ИРИМЭКС" отгрузило партию регуляторов давления для нужд металлургичекого комбината.

РДБК — регулятор давления газа, предназначенный для редуцирования высокого и среднего давления до необходимого значения и поддержания выходного давления в заданных пределах.
Регулируемая среда — природные, искусственные и другие неагрессивные газы.

Устройство и принцип работы РДБК
Регулирующие клапаны регуляторов РДБК имеют фланцевый корпус вентильного типа. Седло клапана сменное. К нижней части корпуса крепится мембранный привод. В центральное гнездо тарелки упирается толкатель, а в него — шток клапана, передающий вертикальное перемещение тарелки мембраны клапану регулятора. Шток перемещается во втулках направляющей колонки корпуса, на верхнем конце штока свободно сидит клапан с резиновым уплотнителем. Сверху корпус закрыт крышкой. В верхней и нижней крышках регулирующих клапанов установлены регулируемые дроссели. Регулятор управления прямого действия создает при работе постоянный перепад давлений на регуляторе управления низкого давления, что делает работу регулятора малозависимой от колебаний входного давления.
Регулятор управления низкого давления является командным прибором. Регулятор управления поддерживает постоянное давление за регулятором посредством поддержания постоянного давления в мембранной камере регулирующего клапана. Регулируемые дроссели служат для настройки на спокойную (без автоколебаний) работу регулятора без его отключения. Регулируемый дроссель включает корпус, иглу с прорезью и пробку. Дроссель из надмембранной камеры регулирующего клапана служит для поднастройки регулятора при возникновении вибрации.

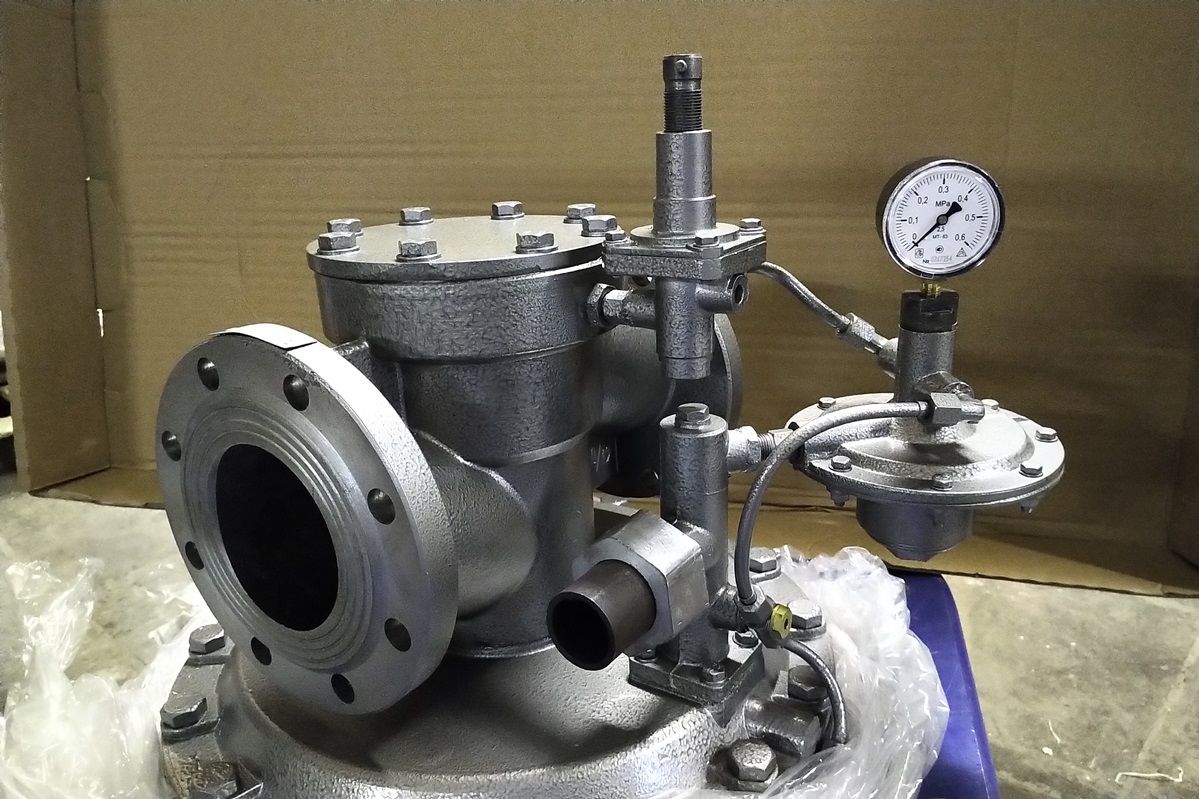

Регулятор в исполнении РДБК1-100-70 (см. рисунок) работает следующим образом. Газ входного давления поступает к регулятору прямого действия 2, а от него — к регулятору управления низкого давления 3. От регулятора управления газа через регулируемый дроссель 5 поступает под мембрану регулирующего клапана и через второй регулируемый дроссель 4 — в надмембранное пространство регулирующего клапана. Надмембранная камера регулирующего клапана 1 и надмембранная камера регулятора управления 3 находятся под воздействием выходного давления. Надмембранная камера регулятора управления через дроссель 6 связана с газопроводом за регулятором. Благодаря непрерывному потоку газа через дроссель 5 давление перед ним, а следовательно, и в подмембранной камере регулирующего клапана всегда больше выходного давления. Перепад давлений на мембране регулирующего клапана образует подъемную силу мембраны, которая при любом установившемся режиме работы регулятора уравновешивается перепадом давления на основном клапане и весом подвижных частей.
Давление в подмембранной камере регулирующего клапана автоматически регулируется клапаном регулятора управления в зависимости от величин расхода газа и входного давления. Усилие выходного давления на мембрану регулятора управления постоянно сравнивается с заданным при настройке усилием нижней пружины. Любое отклонение выходного давления вызывает перемещение мембраны и клапана регулятора управления. При этом меняется расход газа, а следовательно, и давление под мембраной регулирующего клапана. Таким образом, при любом отклонении выходного давления от заданного изменение давления под мембраной регулирующего клапана вызывает перемещение основного клапана в новое равновесное состояние, при котором выходное давление восстанавливается.
Регуляторы при одновременном изменении расхода газа в диапазоне 10–100 % от максимального и выходного давления на величину ±25 % изменяют выходное давление на величину не более ±10 % от настроечного выходного давления.
