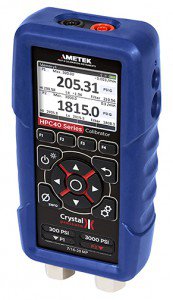

Калибраторы серии НРС40 – это портативные калибраторы давления и измерители электрических сигналов тока и напряжения, имеющие также функцию генерирования постоянного тока.
Высокие метрологические характеристики позволяют использовать НРС40 для калибровки и поверки современных средств измерения давления, перепада давления, расхода и уровня.
Основные особенности:
- Модели с одним (НРС41) или двумя (НРС42) внутренними модулями
- Возможность подключения внешних модулей давления APM
- Одновременная индикация на дисплее до трёх измеряемых параметров.
- Уникальный одноуровневый интерфейс пользователя, позволяющий изменять все настройки калибратора в одном окне.
- Измерение избыточного и абсолютного давления одними и теми же модулями при наличии модуля барометрического давления (опция)
- Широкий компенсированный диапазон температуры -20...+50°С
- Диафрагма для защиты сенсора от загрязнений и перегрузки
- Память прибора позволяет сохранить до 5 различных наборов с настройками
- Уникальная система быстросъёмных соединений CPF для затягивания вручную, в том числе и для высокого давления (до 70 МПа)
- Калибровочные системы с ручными насосами в алюминиевом или пластиковом кейсе
Основные функции:
- Измерение давления, тест утечки
- Измерение постоянного тока и напряжения, тестирование реле
- Измерение температуры (сигнала опционного термометра сопротивления Pt100)
- Генерирование постоянного тока, тестирование преобразователей
- Источник =24 В для питания токовой петли
Измерение давления
Диапазоны | Погрешность |
70...110 кПа абс. (внутренний барометрический модуль BARO) | ±0,05 кПа |
Внутренние модули давления -99.9....200/300/700 кПа изб -0.099....1/2/3/7/10/20/30/70/100 МПа изб. 300/400/800 кПа абс. 1/2/3/7/10/20/30/70/100 МПа абс. |
вакуум: ±0,05 кПа |
Внешние модули давления APM |
±0,0075% ВП для 0...30% ВП |
Электрические сигналы
Диапазон | Погрешность |
0 ... 55 мА измерение / 0 ... 25 мА генерирование | ±(0,015% показания + 2 мкА) |
0 ... 30 В измерение | ±(0,015% показания + 2 мВ) |
Питание токовой петли =24 В, 25 мА | |
0...400 Ом -200...800°С; Pt100 (385) или CvD |
±(0,015% показания + 0,02 Ом) ±0,1°С при 0°С, Pt100 (без учета погрешности ТС) |
Калибровочные системы на базе HPC40
Насос |
Габариты, вес | |
Система A | T-960 (0...200 кПа) или T-970 (0...4000 кПа) |
51х14х28 см, 9 кг |
Система B | T-965 (-91...200 кПа) или T-975-CPF (-91...4000 кПа) |
51х14х28 см, 9 кг |
Система С | T-620 (0...20 МПа), масло или T-620H-CPF (0...35 МПа), масло |
51х14х28 см, 9 кг |
Система D | P-018-CPF (0...35 МПа), масло или вода | 51х14х28 см, 13,6 кг |
Система E |
P-014 (0...70 МПа), масло |
51х14х28 см, 13,6 кг |
Система F | T-1-CPF (0...100 МПа), масло или вода | 69х19х37 см, 18 кг |
Система G | GaugeCalHP (0...100 МПа), масло или вода | 59х38х33 см, 16 кг |
Система H | T-975-CPF(-91...4000 кПа) и T-620H-CPF (0...35 МПа), масло |
48х18х41 см, 9 кг |
