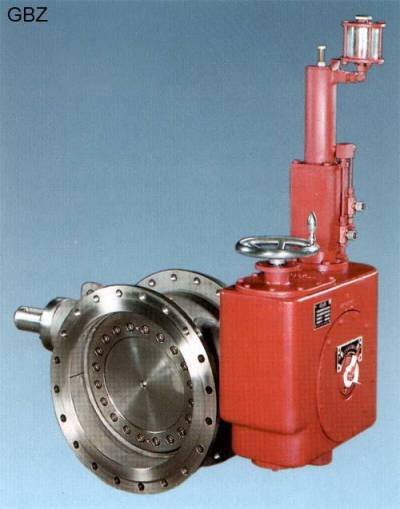

Заслонки типа GBZ и AZI. Эта компактная арматура, выполняющая комбинированные функции, разработана на основе заслонок типов RZN и RZI. Благодаря присущей для неё универсальности (выполнение трех функций), эта арматура заменяет обычно применяемые в таких случаях два рабочих органа: возвратный поворотный клапан и запорный (отсечной) орган. И поэтому заслонки этого типа рекомендуются к применению в качестве экономически выгодного и обеспечивающего надежность эксплуатации варианта.

Привод, используемый для отсечения потока и регулировки, через муфту свободного хода воздействует на заслонку таким образом, чтобы свободно перемещающийся диск заслонки демпфируемый при помощи гидравлической системы. В случае выхода из строя насоса мог самостоятельно и плавно закрыться и этим обеспечить полноценную защиту насоса.


Условные диаметры: Ду 100-800 (GBZ); Ду 500-3000 (AZI)

Температурный диапазон: от минус 50°С до плюс 200°С

Ступени давления: Ру 2,5/6/10/16/25/40; ANSI 150/300

Отличительные технические признаки:
  • заслонки, выполняющие комбинированные функции отсечения, регулирования, а также обратных клапанов, выполненные единым компактным узлом
  • мягкое или пластинчатое уплотнение
  • тройная эксцентрическая система уплотнения с наклонно расположенным уплотнительным конусом
  • самостоятельное запирание заслонки
  • минимальное гидравлическое сопротивление в положении "открыто"
  • GBZ: отделенная от рабочей среды гидравлическая демпферная система внешнего расположения с возможностью многократной настройки
  • AZI: тормозная система универсальной настройки с по-интервальным регулированием
Преимущества и выгода от применения:
  • выполнение трех функций
  • малые монтажные размеры
  • снижение гидравлического сопротивления
  • отсутствие турбулизации потока
  • бесшумное, контролируемое и плавное запирание
  • демпферная или тормозящая система, индивидуально регулируемая извне, в том числе в рабочем режиме
  • дополнительное стопорное устройство для резьбовых соединений
  • с подготовкой последующего монтажа противовеса
  • с возможностью последующего оснащения электрическим сервоприводом
Опционы (варианты исполнения):
  • различные приводные агрегаты и блоки регулирования
  • система блокировки
  • дополнительный противовес
  • покрытие из вулканизированного эбонита
  • исполнение под сварку
  • AZI: исполнение исключительно под гидравлику
