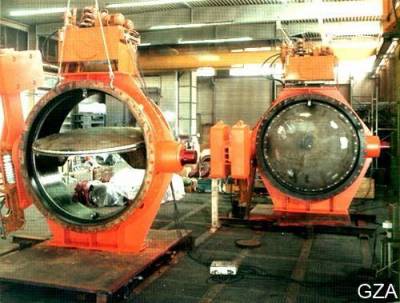

ADAMS GZA — комбинированная запорная и обратная заслонка DN500–4000

ADAMS GZA — промышленная комбинированная запорная и обратная поворотная заслонка большого диаметра с внешним закрывающим противовесом и гидравлическим управлением.

Заслонка разработана для ответственных трубопроводных систем, где требуется одновременно обеспечить надежное перекрытие потока и автоматическую защиту оборудования при аварийном изменении режима работы.

Одно из главных преимуществ ADAMS GZA — способность надежно закрываться даже при полном отключении электропитания. Закрывающее усилие создается внешним противовесом, а гидравлическая система обеспечивает открытие, управление и контролируемое демпфирование процесса закрытия.

Благодаря возможности изготовления в диаметрах до DN4000 GZA применяется прежде всего в крупных системах охлаждающей воды электростанций, напорных трубопроводах гидроэнергетических установок, насосных станциях и других объектах с большими расходами рабочей среды.

Заслонка может выполнять функции:

запорной арматуры;
обратной арматуры;
аварийного отсечного устройства;
защиты насоса;
защиты гидравлической турбины;
защиты трубопровода при аварийном разрыве;
контролируемого перекрытия потока.

Основные характеристики ADAMS GZA:

номинальный диаметр: DN500–4000;
размер: 20"–160";
температура рабочей среды: от −20 до +150 °C;
номинальное давление: PN2.5 / PN6 / PN10 / PN16 / PN25 / PN40 / PN64;
классы давления: ANSI Class 150 / 300;
функции: запорная и обратная;
управление: гидравлическое;
система аварийного закрытия: внешний противовес;
конструкция диска: цельный или двухплоскостной;
строительная длина: ISO 5752 Series 13 (F16), ISO 5752 Series 14 (F4), API 609;
специальные строительные длины: по запросу.

Назначение ADAMS GZA

ADAMS GZA предназначена для защиты ответственного промышленного оборудования и трубопроводов большого диаметра.

Основные задачи заслонки:

автоматическое перекрытие трубопровода при аварии;
защита насоса от обратного потока;
защита турбины;
предотвращение неконтролируемого истечения рабочей среды;
защита трубопровода при разрыве;
технологическое перекрытие потока;
безопасное отключение отдельных участков системы.

Благодаря механизму с противовесом защитная функция не зависит от наличия внешнего электропитания.

Это особенно важно для энергетических и гидротехнических объектов, где аварийное отключение питания может происходить одновременно с необходимостью немедленного закрытия арматуры.

Технические характеристики ADAMS GZA

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	GZA
Тип	комбинированная запорная и обратная поворотная заслонка
Основное назначение	аварийное перекрытие и защита оборудования
Номинальный диаметр	DN500–4000
Размер	20"–160"
Температура	−20…+150 °C
Номинальное давление	PN2.5 / 6 / 10 / 16 / 25 / 40 / 64
ANSI	Class 150 / 300
Управление	гидравлическое
Аварийное закрытие	внешним противовесом
Конструкция диска	цельная / двухплоскостная
Строительная длина	ISO 5752 Series 13 / 14, API 609
Специальная строительная длина	по запросу

Конкретное исполнение ADAMS GZA подбирается в зависимости от параметров трубопровода, расхода, давления, температуры, характеристик насоса или турбины и требований системы безопасности.

Принцип работы ADAMS GZA

В нормальном режиме положение диска управляется гидравлическим приводом.

Гидравлическая система обеспечивает открытие заслонки и удержание ее в требуемом положении.

При необходимости аварийного закрытия энергия внешнего закрывающего противовеса используется для перемещения диска в закрытое положение.

Гидравлическая система при этом выполняет функцию контролируемого торможения и позволяет задавать необходимую характеристику движения диска.

В результате процесс закрытия может происходить:

автоматически;
без внешнего электропитания;
с контролируемой скоростью;
без чрезмерных динамических нагрузок;
с учетом гидравлических параметров трубопровода.

Это особенно важно для больших диаметров, поскольку резкое закрытие крупной заслонки при большом расходе способно вызвать значительные скачки давления.

Надежное закрытие при отключении электропитания

Одно из ключевых преимуществ GZA — возможность аварийного закрытия даже при полном исчезновении электропитания.

Внешний противовес представляет собой независимый источник потенциальной механической энергии.

Для закрытия не требуется работа электродвигателя.

Такое решение повышает надежность системы защиты при:

аварии на электроснабжении;
отказе основной системы управления;
аварийной остановке насоса;
аварии турбинного агрегата;
разрыве трубопровода;
других нештатных ситуациях.

Гидравлическая система используется для управления движением и демпфирования заслонки.

Внешний закрывающий противовес

ADAMS GZA оснащается расположенным снаружи корпуса закрывающим противовесом.

Его масса и положение рассчитываются в соответствии с параметрами конкретной заслонки и трубопроводной системы.

Основные функции противовеса:

создание независимого усилия закрытия;
обеспечение безопасного положения при аварии;
закрытие при исчезновении питания;
обеспечение требуемой динамики движения диска.

В отличие от системы, полностью зависящей от внешнего источника энергии, механический противовес остается функциональным при аварийном отключении питания.

Гидравлический сервопривод

Для управления GZA применяется гидравлическая система.

Она обеспечивает:

открытие заслонки;
удержание в рабочем положении;
контролируемое закрытие;
демпфирование движения;
управление аварийным режимом.

Во время закрытия гидравлическая система ограничивает скорость движения диска и позволяет адаптировать процесс под гидравлические характеристики трубопровода.

Демпфирование закрытия

Для крупных трубопроводов скорость закрытия является одним из важнейших параметров.

Слишком быстрое перекрытие большого расхода воды может вызвать гидравлический удар.

Слишком медленное закрытие при аварии может привести к чрезмерному расходу рабочей среды или недопустимому обратному потоку.

Поэтому характеристика закрытия GZA может подбираться индивидуально.

В зависимости от проекта возможно применение ступенчатого или интервального регулирования процесса закрытия.

Это позволяет изменять скорость движения диска на различных участках хода.

Например:

первая часть закрытия выполняется относительно быстро;
далее скорость уменьшается;
конечный участок закрытия выполняется плавно.

Оптимальная характеристика определяется гидравлическим расчетом системы.

Защита от гидравлического удара

На трубопроводах DN500–4000 объем движущейся рабочей среды может быть очень большим.

Резкое изменение скорости потока способно вызвать значительные колебания давления.

Правильно рассчитанная характеристика закрытия GZA помогает:

ограничить рост давления;
снизить динамические нагрузки;
уменьшить вибрации;
защитить трубопровод;
защитить опоры;
защитить компенсаторы;
защитить насосное и турбинное оборудование.

Для ответственных объектов рекомендуется выполнять расчет переходных процессов с учетом всей трубопроводной системы.

ADAMS GZA для защиты трубопровода при разрыве

Одним из специальных применений GZA является защита трубопровода при его разрыве.

При повреждении напорного трубопровода расход может резко увеличиться.

Это создает угрозу:

значительной потери рабочей среды;
затопления объекта;
повреждения оборудования;
дальнейшего разрушения трубопровода;
опасности для персонала;
остановки технологического процесса.

GZA может использоваться как аварийное отсечное устройство, которое перекрывает поврежденный участок.

При проектировании такой системы необходимо определить критерий аварийного срабатывания и требуемое время закрытия.

ADAMS GZA для защиты насосов

GZA может применяться на насосных установках как комбинированная запорная и защитная заслонка.

При нормальной работе она обеспечивает проход рабочей среды.

После аварийной остановки насосного агрегата GZA может предотвратить нежелательный обратный поток.

Обратное движение воды через насос способно вызвать:

обратное вращение рабочего колеса;
механические нагрузки на вал;
повреждение подшипников;
повреждение уплотнений;
вибрации;
аварийные переходные процессы.

Контролируемое закрытие заслонки позволяет снизить эти риски.

ADAMS GZA для защиты турбин

GZA применяется для защиты гидравлических турбин и соответствующих напорных трубопроводов.

В аварийной ситуации заслонка может быстро изолировать турбину от напорного водовода.

К основным параметрам при таком применении относятся:

диаметр водовода;
статический напор;
максимальный расход;
скорость воды;
мощность турбины;
рабочее давление;
аварийный режим;
максимально допустимое время закрытия;
допустимый рост давления.

Характеристика закрытия должна быть согласована с динамикой всей гидравлической системы.

ADAMS GZA в гидроэнергетике

Гидроэнергетика — одна из основных областей применения заслонок большого диаметра.

GZA может использоваться:

в напорных водоводах;
перед гидравлическими турбинами;
в системах защиты турбин;
в качестве аварийной отсечной арматуры;
для защиты трубопроводов;
для технологического отключения оборудования.

Большие диаметры до DN4000 позволяют использовать GZA на крупных гидроэнергетических объектах.

ADAMS GZA для систем охлаждения электростанций

Производитель отдельно указывает применение GZA в системах охлаждающей воды электростанций.

Такие системы характеризуются:

большими диаметрами трубопроводов;
высоким расходом воды;
длительным непрерывным режимом работы;
высокими требованиями к надежности;
необходимостью минимизировать гидравлические потери.

Низкий коэффициент сопротивления GZA позволяет снизить потери давления при нормальной эксплуатации.

Большие диаметры до DN4000

Одно из ключевых преимуществ GZA — возможность изготовления до DN4000 (160").

При таких размерах конструкция арматуры должна учитывать:

массу диска;
большие гидродинамические нагрузки;
деформацию корпуса;
усилия на валу;
нагрузку на подшипники;
транспортировку;
монтаж;
обслуживание;
динамику аварийного закрытия.

Каждая крупногабаритная заслонка фактически является инженерным изделием, адаптированным к конкретному проекту.

Гидродинамическая форма диска

Диск GZA имеет гидродинамически оптимизированную форму.

Основная задача такой конструкции — снизить сопротивление потоку при открытой заслонке.

Низкое сопротивление особенно важно для:

крупных насосных станций;
систем охлаждения;
гидроэлектростанций;
трубопроводов непрерывного действия;
систем с большим расходом воды.

Чем меньше потери давления на арматуре, тем меньше электроэнергии требуется насосам для поддержания необходимого расхода.

Низкие потери давления

Потери давления на трубопроводной арматуре формируют постоянные эксплуатационные затраты.

Для DN2000–4000 даже небольшое снижение коэффициента сопротивления может давать значительный экономический эффект.

Поэтому при выборе крупногабаритной арматуры рекомендуется учитывать не только закупочную стоимость, но и гидравлические потери на протяжении всего срока эксплуатации.

Цельный диск ADAMS GZA

В зависимости от требований проекта GZA может выполняться с цельным диском.

Такое исполнение применяется там, где гидравлические и конструктивные параметры позволяют использовать традиционную форму одного диска.

Конкретная конструкция рассчитывается под:

DN;
давление;
расход;
скорость потока;
усилия на диск;
условия монтажа.

Двухплоскостной диск GZA

Для специальных проектов возможна конструкция с двухплоскостным диском.

Такое исполнение позволяет адаптировать гидродинамику и механические параметры крупногабаритной заслонки.

Выбор между цельным и двухплоскостным вариантом выполняется производителем на основании расчетных параметров проекта.

Преимущества ADAMS GZA

Основные преимущества GZA:

комбинированная запорная и обратная функция;
аварийное закрытие при полном отключении электропитания;
внешний закрывающий противовес;
гидравлическое управление;
контролируемое демпфирование закрытия;
возможность настройки характеристики закрытия;
защита насосов;
защита турбин;
защита трубопроводов при разрыве;
применение на трубопроводах до DN4000;
рабочее давление до PN64;
низкий коэффициент гидравлического сопротивления;
гидродинамически оптимизированный диск;
удобная для обслуживания конструкция;
возможность цельного или двухплоскостного диска;
специальные строительные длины;
широкий набор специальных исполнений.

Области применения ADAMS GZA

Основные направления применения:

энергетика;
тепловые электростанции;
атомные электростанции;
гидроэлектростанции;
системы охлаждающей воды;
циркуляционные системы;
напорные водоводы;
насосные станции;
водозаборные сооружения;
промышленное водоснабжение;
централизованное теплоснабжение;
нефтегазовая промышленность;
нефтехимическая промышленность;
металлургия;
водная промышленность;
целлюлозно-бумажные предприятия;
сахарная промышленность.

Конкретная возможность применения определяется параметрами рабочей среды и требованиями проекта.

ADAMS GZA для воды

Вода является одной из основных рабочих сред для GZA.

Заслонка может применяться в системах:

охлаждающей воды;
технического водоснабжения;
циркуляционной воды;
гидроэнергетики;
насосных станций;
промышленных водоводов;
водозабора;
систем аварийного отключения.

Материалы и покрытия подбираются в зависимости от химического состава воды и условий эксплуатации.

Коррозионностойкое исполнение

Для коррозионно-активных рабочих сред возможны специальные материалы и покрытия.

В зависимости от проекта могут использоваться:

нержавеющие стали;
специальные материалы внутренних деталей;
защитные покрытия;
вулканизированное твердое резиновое покрытие.

Необходимое исполнение определяется химическим составом рабочей среды.

Блокировочная система

В качестве дополнительной опции может применяться система блокировки.

Она используется для фиксации заслонки при:

техническом обслуживании;
ремонте;
проведении инспекционных работ;
специальных технологических режимах.

Требования к блокировке необходимо указывать при заказе.

Гидравлическая станция

Для работы GZA может поставляться комплектная гидравлическая система управления.

Она может включать:

гидравлический насос;
бак;
клапанную аппаратуру;
регулирующие элементы;
датчики;
систему контроля;
гидроаккумуляторы;
шкаф управления.

Конкретная комплектация определяется схемой работы заслонки и требованиями заказчика.

Электронная система управления

Гидравлический привод может быть интегрирован в систему автоматизации объекта.

В зависимости от проекта возможен контроль:

положения диска;
состояния гидравлической системы;
давления;
команды на открытие;
команды на аварийное закрытие;
конечных положений;
аварийных сигналов.

GZA может интегрироваться в АСУ ТП или систему противоаварийной защиты объекта.

Исполнение под приварку

Для отдельных проектов возможно изготовление GZA с концами под приварку.

Такой способ присоединения позволяет:

уменьшить количество фланцевых соединений;
снизить количество потенциальных мест утечки;
обеспечить жесткое соединение с трубопроводом.

Исполнение особенно актуально для ответственных напорных трубопроводов.

Строительные длины ADAMS GZA

Актуальная программа производителя предусматривает строительные длины в соответствии с:

ISO 5752 Series 13 (F16);
ISO 5752 Series 14 (F4);
API 609.

Также возможно изготовление специальной строительной длины по требованиям проекта.

Нестандартное исполнение особенно актуально при замене ранее установленной крупногабаритной арматуры.

Стандарты исполнения

ADAMS GZA может проектироваться с учетом применимых международных стандартов и нормативов, включая:

AD;
ANSI;
API;
ASME;
ATEX;
BS;
PED;
DIN EN / ISO;
GOST;
KTA;
MSS;
RCC-M.

Необходимые нормативы рекомендуется указывать в техническом задании.

Как подобрать ADAMS GZA

Для подбора крупногабаритной защитной заслонки недостаточно указать только DN и рабочее давление.

Желательно предоставить:

назначение заслонки;
рабочую среду;
химический состав среды;
номинальный диаметр DN;
внутренний диаметр трубопровода;
рабочее давление;
расчетное давление;
статический напор;
минимальную и максимальную температуру;
минимальный расход;
нормальный расход;
максимальный расход;
максимальную скорость потока;
длину трубопровода;
профиль трубопровода;
параметры насоса или турбины;
мощность оборудования;
характеристики аварийного режима;
допустимое время закрытия;
допустимый максимальный рост давления;
требуемое аварийное положение;
тип присоединения;
строительную длину;
требования к гидравлическому приводу;
требования к системе управления;
требования по функциональной безопасности;
специальные требования проекта.

Для ответственных систем рекомендуется приложить гидравлический расчет переходных процессов.

Подбор GZA для защиты насоса

Для насосной установки дополнительно желательно предоставить:

производителя и модель насоса;
производительность;
напор;
частоту вращения;
момент инерции;
время выбега;
количество параллельно работающих агрегатов;
характеристики обратного потока;
допустимое обратное вращение.

На основании этих данных определяется необходимая характеристика аварийного закрытия.

Подбор GZA для гидротурбины

Для гидроэнергетического применения желательно предоставить:

тип турбины;
мощность;
статический напор;
максимальный расход;
диаметр напорного водовода;
длину водовода;
скорость потока;
характеристики аварийного останова;
допустимое время закрытия;
максимально допустимое давление при переходном процессе.

Эти данные позволяют согласовать работу заслонки с динамикой гидравлической системы.

Подбор GZA для защиты от разрыва трубопровода

Если GZA используется как pipe-rupture safety valve, необходимо определить:

нормальный максимальный расход;
аварийный расход при повреждении трубопровода;
способ определения аварии;
время формирования сигнала;
необходимое время закрытия;
минимально допустимый остаточный расход;
максимальное допустимое давление;
требования системы безопасности.

Окончательный алгоритм аварийного закрытия определяется проектировщиком системы совместно с производителем арматуры.

Расчет времени закрытия

Для GZA время закрытия нельзя выбирать произвольно.

Слишком быстрое перекрытие способно вызвать опасное повышение давления.

Слишком медленное закрытие может не обеспечить необходимую аварийную защиту.

Оптимальная характеристика определяется по результатам анализа переходных процессов.

При расчете учитываются:

DN;
скорость потока;
длина трубопровода;
упругость жидкости;
упругость трубопровода;
статический напор;
профиль трассы;
характеристики насоса или турбины;
работа других элементов системы.

Цена ADAMS GZA

Цена ADAMS GZA рассчитывается индивидуально для каждого проекта.

На стоимость влияют:

номинальный диаметр DN;
PN или ANSI Class;
материалы корпуса и диска;
тип конструкции диска;
рабочая среда;
гидравлический привод;
гидравлическая станция;
система управления;
характеристика аварийного закрытия;
блокировочная система;
защитное покрытие;
строительная длина;
тип присоединения;
специальные требования проекта.

Для заслонок больших диаметров дополнительное влияние на стоимость оказывают:

масса оборудования;
транспортные габариты;
способ транспортировки;
требования к монтажу;
необходимость сборки на объекте.

Для подготовки точного предложения рекомендуется направить техническое задание и основные гидравлические параметры системы.

Купить ADAMS GZA

АО «ИРИМЭКС» выполняет технический подбор и поставку промышленной трубопроводной арматуры ADAMS.

Для подготовки предложения на ADAMS GZA рекомендуется предоставить:

DN → давление → температура → рабочая среда → расход → параметры трубопровода → характеристики насоса или турбины → требования к аварийному закрытию.

Если имеется техническое задание, спецификация, опросный лист или гидравлический расчет, направьте документы специалистам АО «ИРИМЭКС».

Специалисты АО «ИРИМЭКС» выполнят технический подбор ADAMS GZA и подготовят технико-коммерческое предложение под параметры вашего объекта.

Часто задаваемые вопросы

Что такое ADAMS GZA?

ADAMS GZA — комбинированная промышленная запорная и обратная поворотная заслонка большого диаметра с внешним противовесом и гидравлическим управлением.

Какие диаметры выпускаются?

Актуальный диапазон составляет DN500–4000 (20"–160").

Какая максимальная температура ADAMS GZA?

Максимальная температура рабочей среды составляет +150 °C.

Какая минимальная температура?

Минимальная температура составляет −20 °C.

На какое давление рассчитана GZA?

Доступны исполнения PN2.5, PN6, PN10, PN16, PN25, PN40 и PN64, а также ANSI Class 150 и 300.

Какие функции выполняет GZA?

Основные функции — надежное перекрытие трубопровода и автоматическая защита от обратного потока.

Что произойдет при полном отключении электроэнергии?

Механический закрывающий противовес позволяет заслонке перейти в безопасное закрытое положение. Поэтому основная защитная функция сохраняется даже при полном исчезновении электропитания.

Как управляется ADAMS GZA?

Производитель указывает гидравлическое управление. Внешний противовес обеспечивает закрывающее усилие, а гидравлическая система используется для управления и демпфирования.

Где применяется GZA?

Основные области применения — системы охлаждающей воды электростанций, гидроэнергетика, напорные трубопроводы, насосные станции, защита турбин и трубопроводов.

Можно ли использовать GZA для защиты насоса?

Да. Защита насосов является одной из основных функций данной серии.

Можно ли использовать GZA для защиты гидротурбины?

Да. GZA применяется как защитная арматура на гидроэнергетических объектах.

Может ли GZA использоваться при разрыве трубопровода?

Да. Производитель прямо указывает защиту трубопровода при разрыве как одну из областей применения GZA.

Для чего используется противовес?

Противовес создает механическое усилие закрытия и обеспечивает работоспособность защитной функции независимо от электропитания.

Можно ли регулировать скорость закрытия?

Да. Гидравлическая система позволяет адаптировать характеристику движения диска и демпфировать процесс закрытия.

Помогает ли GZA защитить трубопровод от гидроудара?

Контролируемое гидравлическое демпфирование позволяет снизить риск опасных скачков давления. Для ответственных систем характеристика закрытия должна определяться расчетом переходных процессов.

Какие варианты диска доступны?

В зависимости от требований проекта GZA может изготавливаться с цельным или двухплоскостным диском.

Какая строительная длина ADAMS GZA?

Возможны исполнения по ISO 5752 Series 13 (F16), ISO 5752 Series 14 (F4) и API 609.

Возможна ли нестандартная строительная длина?

Да. ADAMS предусматривает специальные строительные длины по запросу.

Есть ли исполнение под приварку?

Для специальных проектов возможно исполнение с концами под приварку.

Как подобрать ADAMS GZA?

Для подбора необходимо предоставить DN, давление, температуру, расход и параметры трубопровода. При использовании для защиты насоса или турбины необходимы характеристики защищаемого оборудования и параметры аварийного режима.

Как узнать цену ADAMS GZA?

Направьте техническое задание, опросный лист или основные параметры системы специалистам АО «ИРИМЭКС». После технической проработки будет подготовлено технико-коммерческое предложение.
