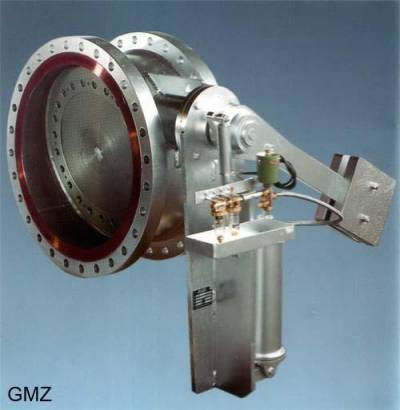

ADAMS GMZ — обратная заслонка для защиты компрессоров и паровых турбин

ADAMS GMZ — промышленная автоматически закрывающаяся обратная поворотная заслонка, предназначенная для защиты компрессоров, паровых турбин и другого ответственного оборудования от опасного обратного потока рабочей среды.

Конструкция GMZ обеспечивает высокую чувствительность к изменению направления потока. Низкое внутреннее трение и точно регулируемый противовес позволяют диску быстро реагировать на изменение режима работы системы.

Для управляемого и быстрого закрытия заслонка оснащается подпружиненным пневматическим приводом, а регулируемая гидравлическая система демпфирования позволяет уменьшить колебания диска и динамические нагрузки в переходных режимах.

ADAMS GMZ применяется преимущественно в нагнетательных линиях воздушных и газовых компрессоров, а также в выпускных и паровых линиях паровых турбин.

Основные характеристики ADAMS GMZ:

• номинальный диаметр: DN150–2000;
• размер: 6"–80";
• температура рабочей среды: от −50 до +510 °C;
• номинальное давление: PN2.5 / PN6 / PN10 / PN16 / PN25 / PN40;
• классы давления: ANSI Class 150 / 300;
• тип: обратная поворотная заслонка;
• принцип действия: автоматическое закрытие;
• привод: пневматический, подпружиненный;
• демпфирование: регулируемое гидравлическое;
• противовес: регулируемый;
• строительная длина: ISO 5752 Series 14 (F4);
• специальные строительные длины: по запросу.

Назначение ADAMS GMZ

Главная задача GMZ — предотвратить опасное движение газа или пара в обратном направлении после остановки компрессора, турбины или изменения режима работы технологической установки.

Обратный поток способен создавать серьезные механические и динамические нагрузки на оборудование.

В зависимости от технологической системы последствия могут включать:

• обратное вращение компрессора;
• повышение нагрузки на рабочие колеса;
• вибрации;
• повреждение подшипников;
• повреждение уплотнений;
• динамические нагрузки на трубопровод;
• повреждение арматуры;
• нестабильную работу турбомашины.

ADAMS GMZ автоматически реагирует на изменение направления потока и обеспечивает контролируемое закрытие.

Принцип работы ADAMS GMZ

Во время нормального режима поток рабочей среды удерживает диск заслонки в открытом положении.

Положение и баланс диска определяются воздействием потока и регулируемого противовеса.

При снижении расхода или возникновении обратного движения среды диск начинает перемещаться в сторону закрытия.

Низкое внутреннее трение обеспечивает высокую чувствительность заслонки даже к небольшим изменениям потока.

Дополнительное усилие создается подпружиненным пневматическим приводом, который обеспечивает положительную характеристику закрытия.

Движение диска контролируется гидравлическим демпфером, уменьшающим риск резких перемещений и колебаний.

Технические характеристики ADAMS GMZ

Параметр	Значение
Производитель	ADAMS Armaturen GmbH
Серия	GMZ
Тип	обратная поворотная заслонка
Назначение	защита компрессоров и турбин от обратного потока
Номинальный диаметр	DN150–2000
Размер	6"–80"
Температура	−50…+510 °C
Давление	PN2.5 / 6 / 10 / 16 / 25 / 40
ANSI	Class 150 / 300
Закрытие	автоматическое
Основной привод	пневматический
Пружинное закрытие	да
Противовес	регулируемый
Демпфирование	регулируемое гидравлическое
Строительная длина	ISO 5752 Series 14 (F4)
Специальная строительная длина	по запросу

Фактическое исполнение заслонки определяется параметрами рабочей среды, расходом, температурой, давлением и динамическими характеристиками защищаемого оборудования.

ADAMS GMZ для компрессоров

Одной из основных областей применения GMZ являются нагнетательные трубопроводы компрессоров.

После аварийного или штатного останова компрессора давление на стороне нагнетания может привести к быстрому изменению направления потока.

Если обратная арматура не закроется своевременно, газ может начать проходить через компрессор в обратном направлении.

Это способно вызвать:

• обратное вращение ротора;
• повышенную нагрузку на подшипники;
• механические повреждения;
• вибрации;
• повреждение уплотнений;
• нестабильность технологического процесса.

GMZ позволяет быстро перекрыть обратный поток и контролировать движение диска благодаря сочетанию регулируемого противовеса, пневматического закрытия и гидравлического демпфирования.

ADAMS GMZ для паровых турбин

GMZ также применяется в выпускных и паровых линиях паровых турбин.

При изменении режима работы турбины направление потока пара может изменяться очень быстро.

Обратная заслонка должна своевременно среагировать на изменение параметров системы и предотвратить нежелательный обратный поток.

При подборе GMZ для паровой турбины необходимо учитывать:

• давление пара;
• температуру;
• минимальный и максимальный расход;
• параметры нормального режима;
• параметры аварийного останова;
• перепад давления;
• характеристики турбины;
• необходимое время закрытия.

Максимальная температура рабочей среды для актуальной серии GMZ может достигать +510 °C.

Регулируемый противовес

Важной частью конструкции GMZ является точно регулируемый противовес.

Изменение его положения позволяет настроить баланс диска в соответствии с параметрами конкретного технологического процесса.

Правильная настройка позволяет:

• обеспечить чувствительную реакцию на изменение потока;
• уменьшить необходимый перепад давления для открытия;
• снизить гидравлические потери;
• оптимизировать момент начала закрытия;
• адаптировать заслонку под характеристики компрессора или турбины.

Настройка выполняется с учетом фактических эксплуатационных условий.

Пневматический подпружиненный привод

Для повышения надежности закрытия GMZ оснащается пневматическим приводом с пружинной поддержкой.

Такое решение обеспечивает дополнительное усилие в направлении закрытия и повышает предсказуемость поведения заслонки при переходных процессах.

Пневматический привод особенно важен в системах, где требуется быстрое и контролируемое закрытие при:

• аварийном отключении оборудования;
• падении расхода;
• изменении давления;
• возникновении обратного потока;
• срабатывании системы противоаварийной защиты.

Для специальных проектов возможно применение вспомогательных решений с гидравлическим или пневматическим приводом и пружинным аккумулятором.

Гидравлическое демпфирование ADAMS GMZ

GMZ оснащается регулируемой гидравлической системой демпфирования.

Ее задача — контролировать движение диска и предотвращать нежелательные колебания заслонки при нестабильном или изменяющемся потоке.

Без демпфирования диск обратной заслонки при определенных условиях может совершать постоянные колебательные движения.

Это приводит к:

• ускоренному износу;
• вибрациям;
• шуму;
• повышенной нагрузке на вал;
• повреждению элементов привода;
• сокращению ресурса оборудования.

Регулируемый гидравлический демпфер позволяет адаптировать динамику движения диска к конкретной системе.

Предотвращение вибрации диска

Одно из заявленных производителем преимуществ GMZ — снижение склонности диска к вибрации в рабочем режиме.

Это особенно важно для газовых и воздушных линий, где поток может иметь пульсации и переменные характеристики.

Стабильное положение диска способствует:

• снижению механического износа;
• уменьшению вибраций трубопровода;
• увеличению ресурса подшипников;
• увеличению срока службы заслонки;
• повышению надежности всей системы.

Низкие потери давления

Сопротивление обратной арматуры напрямую влияет на энергетические затраты компрессорной установки.

Поэтому конструкция GMZ ориентирована на снижение внутреннего трения и гидравлических потерь.

Регулируемый противовес позволяет настроить заслонку таким образом, чтобы для удержания диска в открытом положении требовался минимально необходимый перепад давления.

Это особенно важно для оборудования, работающего непрерывно в течение длительного времени.

Преимущества ADAMS GMZ

К основным преимуществам GMZ относятся:

• надежная защита компрессоров и турбин;
• автоматическое закрытие;
• высокая чувствительность к изменению направления потока;
• низкое внутреннее трение;
• регулируемый противовес;
• подпружиненный пневматический привод;
• положительная характеристика закрытия;
• регулируемое гидравлическое демпфирование;
• снижение склонности диска к вибрациям;
• небольшие потери давления;
• возможность настройки под конкретную систему;
• дополнительная фиксация резьбовых соединений;
• большие диаметры до DN2000;
• рабочая температура до +510 °C;
• высокая эксплуатационная готовность;
• длительный срок службы.

Области применения ADAMS GMZ

Основными областями применения являются:

• воздушные компрессоры;
• газовые компрессоры;
• паровые турбины;
• электростанции;
• нефтегазовая промышленность;
• нефтепереработка;
• нефтехимическая промышленность;
• промышленные газовые установки;
• энергетические объекты;
• металлургия;
• системы централизованного теплоснабжения;
• гидроэнергетика;
• водная промышленность;
• сахарная промышленность;
• целлюлозно-бумажная промышленность.

Конкретная конфигурация оборудования подбирается с учетом рабочей среды и динамических характеристик системы.

ADAMS GMZ для воздуха и газа

GMZ особенно подходит для трубопроводов с воздухом и промышленными газами.

Для технического подбора необходимо учитывать:

• тип газа;
• химический состав;
• молекулярную массу;
• давление;
• температуру;
• минимальный расход;
• нормальный расход;
• максимальный расход;
• скорость потока;
• параметры компрессора;
• давление всасывания;
• давление нагнетания;
• параметры аварийного отключения.

Для агрессивных или специальных газов дополнительно подбираются соответствующие материалы исполнения.

Высокотемпературное исполнение

Актуальный температурный диапазон GMZ составляет от −50 до +510 °C.

Высокотемпературные исполнения могут применяться в паровых, газовых и других технологических системах.

При подборе необходимо учитывать:

• максимальную расчетную температуру;
• продолжительность работы при высокой температуре;
• давление;
• состав среды;
• тепловое расширение;
• материалы корпуса и внутренних элементов;
• требования к приводу и системе управления.

Сварная конструкция

Конструктивное исполнение ADAMS позволяет адаптировать материалы и геометрию оборудования под специальные эксплуатационные требования.

Это особенно полезно для проектов с:

• нестандартными материалами;
• агрессивными средами;
• специальными строительными длинами;
• высокими температурами;
• особыми требованиями к монтажу.

Конкретное исполнение согласовывается при техническом подборе.

Строительные длины ADAMS GMZ

Стандартная строительная длина соответствует:

ISO 5752 Series 14 (F4).

По запросу возможно изготовление заслонки со специальной строительной длиной.

Это особенно удобно при замене ранее установленной арматуры, когда необходимо сохранить существующую геометрию трубопровода.

Стандарты исполнения

В зависимости от требований проекта арматура может проектироваться с учетом международных стандартов и нормативов, включая:

• AD;
• ANSI;
• API;
• ASME;
• ATEX;
• BS;
• PED;
• DIN EN / ISO;
• GOST;
• KTA;
• MSS;
• NACE;
• RCC-M.

Необходимые стандарты рекомендуется указывать в техническом задании.

Как подобрать ADAMS GMZ

Для правильного подбора обратной заслонки желательно предоставить максимально полные технологические данные.

Основные параметры:

• рабочая среда;
• химический состав газа или пара;
• номинальный диаметр DN;
• внутренний диаметр трубопровода;
• рабочее давление;
• расчетное давление;
• давление до заслонки;
• давление после заслонки;
• рабочая температура;
• минимальная и максимальная температура;
• минимальный расход;
• нормальный расход;
• максимальный расход;
• скорость потока;
• характеристики компрессора или турбины;
• давление нагнетания;
• параметры нормального останова;
• параметры аварийного отключения;
• максимально допустимый обратный поток;
• необходимое время закрытия;
• строительная длина;
• тип присоединения;
• специальные требования проекта.

Для компрессорной установки желательно также предоставить технические данные производителя компрессора.

Подбор GMZ для компрессора

Подбор обратной заслонки только по DN и давлению недостаточен для ответственной компрессорной линии.

Особенно важно учитывать динамику изменения потока после останова компрессора.

Для расчета желательно предоставить минимум:

Нормальный режим:

• расход;
• давление;
• температуру.

Минимальный режим:

• расход;
• давление;
• температуру.

Максимальный режим:

• расход;
• давление;
• температуру.

Аварийный режим:

• скорость снижения расхода;
• давление на стороне нагнетания;
• ожидаемый обратный поток;
• требуемое время закрытия.

Эти данные позволяют подобрать характеристику заслонки и правильно настроить противовес и систему демпфирования.

ADAMS GMZ и FCV — в чем отличие?

Обе серии предназначены для защиты ответственного оборудования от обратного потока, однако имеют разные конструктивные особенности.

ADAMS GMZ делает акцент на:

• регулируемом противовесе;
• пневматическом подпружиненном закрытии;
• гидравлическом демпфировании;
• защите компрессоров и паровых турбин;
• больших диаметрах до DN2000;
• управляемой характеристике движения диска.

ADAMS FCV предназначена для особенно быстрых переходных процессов, где критически важно минимальное время закрытия.

Окончательный выбор между GMZ и FCV выполняется по динамическим характеристикам конкретной турбины или компрессора.

Цена ADAMS GMZ

Цена обратной заслонки ADAMS GMZ рассчитывается индивидуально для каждого проекта.

На стоимость влияют:

• номинальный диаметр DN;
• номинальное давление;
• ANSI Class;
• рабочая температура;
• материалы изготовления;
• характеристики противовеса;
• исполнение пневматического привода;
• гидравлическая система демпфирования;
• строительная длина;
• тип присоединения;
• специальные материалы;
• требования к автоматизации;
• специальные требования проекта.

Для получения точной стоимости рекомендуется направить техническое задание или параметры компрессорной / турбинной установки.

Купить ADAMS GMZ

АО «ИРИМЭКС» выполняет технический подбор и поставку промышленной трубопроводной арматуры ADAMS.

Для подготовки предложения на ADAMS GMZ рекомендуется предоставить:

DN → рабочая среда → давление → температура → расход → параметры компрессора или турбины → параметры аварийного режима.

Если имеется техническое задание, спецификация или документация производителя основного оборудования, направьте ее специалистам АО «ИРИМЭКС».

Специалисты АО «ИРИМЭКС» выполнят подбор ADAMS GMZ и подготовят технико-коммерческое предложение под параметры вашей установки.

Часто задаваемые вопросы

Что такое ADAMS GMZ?

ADAMS GMZ — автоматически закрывающаяся обратная поворотная заслонка с регулируемым противовесом, подпружиненным пневматическим приводом и гидравлическим демпфированием, предназначенная для защиты компрессоров и турбин от обратного потока.

Какие диаметры выпускаются?

Актуальный диапазон ADAMS GMZ составляет DN150–2000 (6"–80").

Какая максимальная температура ADAMS GMZ?

По актуальной продуктовой странице производителя максимальная температура составляет +510 °C.

Какая минимальная температура?

Минимальная температура составляет −50 °C.

На какое давление рассчитана GMZ?

Доступны исполнения PN2.5, PN6, PN10, PN16, PN25 и PN40, а также ANSI Class 150 и 300.

Для чего используется ADAMS GMZ?

Основные области применения — нагнетательные трубопроводы воздушных и газовых компрессоров и паровые линии турбин.

Зачем GMZ нужен противовес?

Регулируемый противовес позволяет адаптировать чувствительность диска и характеристики открытия и закрытия под параметры конкретного потока.

Для чего используется гидравлический демпфер?

Гидравлическое демпфирование контролирует движение диска и снижает склонность заслонки к вибрациям и резким перемещениям.

Какой привод используется?

Актуальная продуктовая программа ADAMS указывает пневматическое управление. Для дополнительной поддержки закрытия возможно применение вспомогательной системы с пружинным аккумулятором.

Может ли GMZ закрываться автоматически?

Да. GMZ относится к автоматически закрывающимся обратным заслонкам.

Можно ли использовать GMZ для газового компрессора?

Да. Это одна из основных областей применения данной серии.

Можно ли использовать GMZ для паровой турбины?

Да. Производитель указывает применение GMZ в паровых и выпускных линиях паровых турбин.

Какая строительная длина?

Стандартная строительная длина соответствует ISO 5752 Series 14 (F4).

Возможна ли нестандартная строительная длина?

Да. Производитель предлагает специальные строительные длины по запросу.

Чем GMZ отличается от обычного обратного клапана?

GMZ имеет регулируемый противовес, принудительную поддержку закрытия пневмоприводом и гидравлическую систему демпфирования. Это позволяет значительно точнее контролировать динамику диска в сложных компрессорных и турбинных системах.

Как подобрать ADAMS GMZ?

Для подбора желательно предоставить DN, рабочую среду, давление, температуру, расход и характеристики компрессора или турбины. Для ответственных установок также необходимы параметры аварийного останова и обратного потока.

Как узнать цену ADAMS GMZ?

Направьте техническое задание или основные параметры оборудования специалистам АО «ИРИМЭКС». После технического подбора будет подготовлено коммерческое предложение.
